Jauge G5+ – Inclinomètre amovible

495,00 HT / sans platine vendue séparément

  • Mesure l’évolution d’une inclinaison d’un mur ou d’un balcon
  • Résolution de la mesure de 0,1mm = 0,03 degré
  • Inclinomètre amovible
  • Positionnement par aimantation dans des platines vendues séparément
  • Suivi des mesures dans l’application Saugnac.app
  • Livrée dans une mallette avec un niveau à bulle
    Fabriquée en France

Caractéristiques techniques

  • Résolution
    0,1 mm soit 0,03 degré
  • Type de suivi
    Suivi inclinaison ou basculement d’un mur
  • Utilisation
    Intérieur / Extérieur : résiste aux intempéries et aux UV. La jauge G5+ étant amovible, elle ne reste pas fixée sur le support.
  • Fixation
    Positionnement sur platine (vendue séparément) par aimantation
    Positionnement possible à plat ou perpendiculaire au support sans accessoires supplémentaires
  • Dimensions
    270 mm x 100 mm x 20 mm
  • Poids
    590 g
  • Matière du corps
    PMMA (Plexiglass) + Aluminium anodisation dure pour la partie utilisée pour la fixation
  • Matière de l’aiguille
    Aluminium
  • Type de roulement
    Roulement à une bille avec double flasque d’étanchéité

Avantages de l’inclinomètre amovible G5+

La jauge G5+ est un inclinomètre amovible destiné à mesurer l’évolution d’une inclinaison ou d’un basculement. Le principe est identique à la jauge G5 mais cette version amovible se positionne dans des platines spécifiques pour réaliser la lecture de la mesure, puis la jauge est retirée et rangée dans sa valise. La répétabilité de la mesure est assurée par centrage sur des pièces usinées.

Ce fonctionnement a plusieurs avantages :

  • Solution durable et difficilement vandalisable : seule la platine G5+ en aluminium reste sur le support après la lecture, donc le risque de dégradation de l’instrument de mesure est nul et il n’est pas nécessaire d’ajouter de protection.
  • Positionnement flexible : en fonction du besoin, la jauge G5+ peut être fixée à plat ou la perpendiculaire sur la platine pour réaliser la lecture.
  • Economique : dans le cas où il est nécessaire de surveiller un nombre important de points, l’achat de platine G5+ supplémentaire sera plus économique que l’achat de plusieurs G5.

Fixation de la platine G5+ et positionnement de l’inclinomètre G5+

La jauge G5+ se positionne par aimantation dans une platine avec des pions de fixation. Il faut donc systématiquement fixer une platine G5+ pour pouvoir utiliser la jauge G5+ avec la visserie fournie.

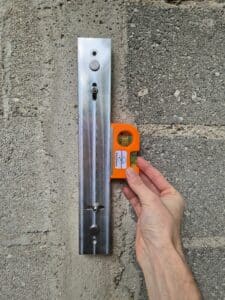

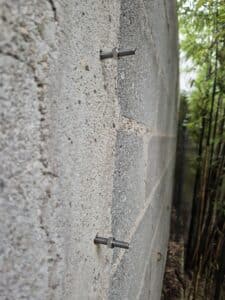

Fixation Platine pour inclinomètre G5+ Fixation Platine pour inclinomètre G5+ Fixation platine pour inclinomètre G5+ Platine pour inclinomètre G5+

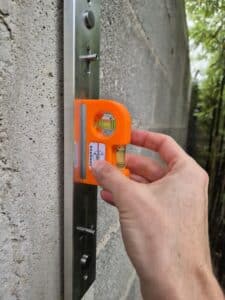

Le positionnement de la jauge G5+ se fait simplement avec par aimantation et avec les guides de positionnement sur le corps de la jauge. 3 positions sont possibles :

(1) Positionnement à plat sur le support
(2) Positionnement à la perpendiculaire face à droite
(3) Positionnement à la perpendiculaire face à gauche

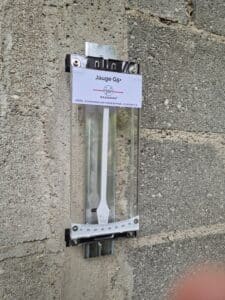

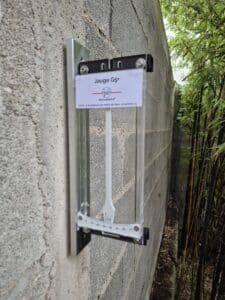

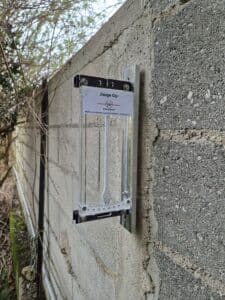

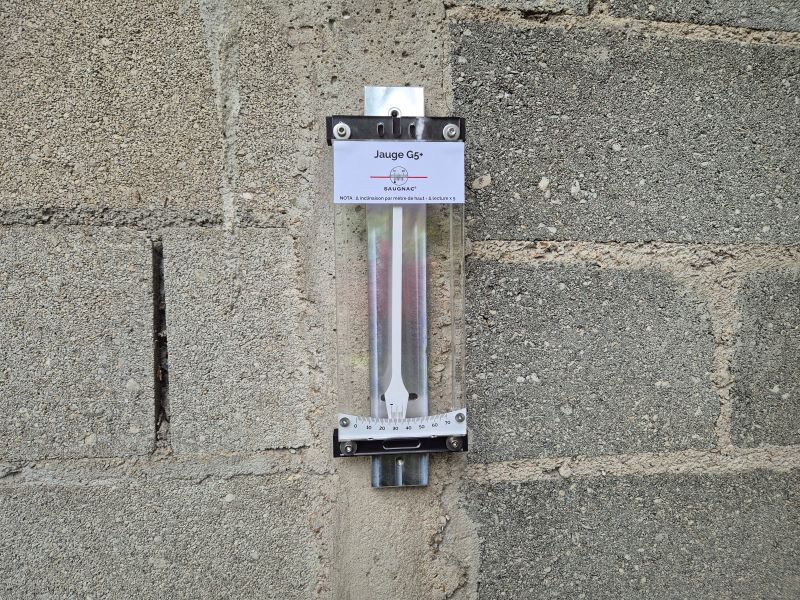

Positionnement G5+ à plat Positionnement G5+ face à droite Positionnement G5+ face à gauche

Lecture de l’inclinomètre G5+

Le principe de lecture est absolument identique à celui de la jauge G5. Il faut ee positionner parfaitement en face de l’aiguille, les yeux à hauteur du cadran pour éviter tout parallaxe. Pour s’assurer que vous êtes parfaitement en face, il ne doit pas être possible de voir les cotés de l’aiguille.

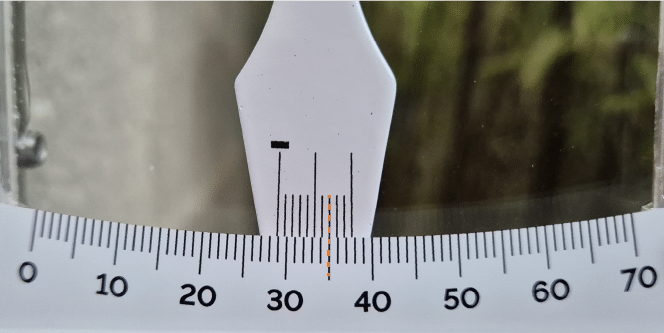

Principe de lecture de l'inclinomètre G5+

Lire suivant le principe du vernier :

  • La division inférieure est graduée en mm de 0 à 70 mm : c’est l’échelle de mesure.
  • La division supérieure sur l’aiguille balancier avec le T est mobile : c’est le vernier au 1/10ème de mm (10 divisions du vernier correspondent à 9 mm de l’échelle de mesure)

a) Lecture des mm :
Le repère T du vernier se situe entre deux graduations de l’échelle de mesure. Exemple : entre 28 et 29. Le nombre de mm correspond à la graduation située à gauche du repère T du vernier : 28 mm dans l’exemple.

b) Lecture de la décimale :
Rechercher un trait du vernier qui coïncide avec un trait de l’échelle de mesure. Dans l’exemple, la graduation 7 du vernier coïncide avec la graduation 35 de l’échelle de mesure. C’est à dire que la lecture de la décimale est 0,7 mm.

On lira donc 28,7 mm sur la photo de l’exemple

La différence, entre les deux lectures consécutives, MULTIPLIÉE par 5 indique la variation en mm, par mètre de haut.
Ainsi, variation de l’inclinaison ou du basculement au sommet = Valeur absolue (M2 – M1) x 5 x H

Télécharger l’application Saugnac.app pour suivre vos mesures

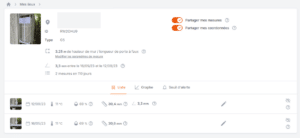

Application de suivi G5+ La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur PC ou sur smartphone depuis https://saugnac.app. Elle permet :
– d’identifier chaque platine G5+ et ses mesures avec son QR code unique
– d’enregistrer les mesures dans votre espace
– de calculer l’évolution de l’inclinaison
– de récupérer la température et le taux d’humidité grâce à la géolocalisation
– de collaborer à plusieurs sur une même jauge
– de gérer des seuils d’alerte
– de classer les jauges par lieu et les localiser sur une carte
– de télécharger les données au format Excel
– d’afficher automatiquement des graphiques
– de partager les données avec d’autres personnes sans compte
– d’accéder à l’application depuis votre PC ou smartphone
– d’ajouter des mesures sans connexion en mode hors ligne

Fichier de suivi

Afin de faciliter le suivi de l’évolution de l’inclinaison ou du basculement, vous pouvez télécharger le fichier Excel de suivi de mesures de la jauge G5

Ce fichier Excel est très simple d’utilisation : il suffit de dupliquer une feuille pour chaque site ou chantier observé avec la possibilité de suivre jusqu’à 5 point de mesure correspondant à 5 platines.
