Jauge G3

Caractéristiques techniques

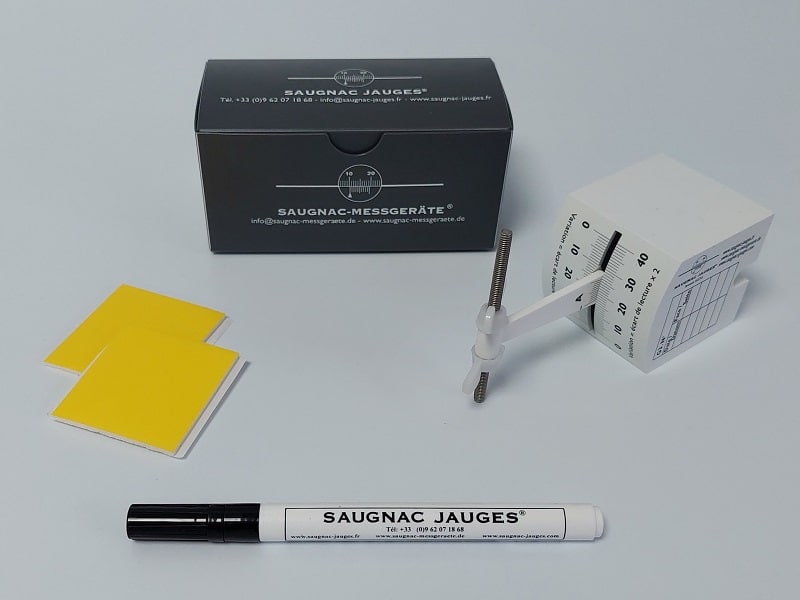

Présentation de la jauge G3

La jauge de type G3 est destinée à mesurer l’évolution d’un désaffleurement vertical ou horizontal, ou d’une façon générale, l’évolution du mouvement perpendiculaire à un plan de référence X,Y.

Suivi de l’évolution d’un désaffleurement horizontal : rupture de dallage ou affaissement d’un plafond (A = structure dont on souhaite mesurer le mouvement, B = structure fixe de référence, d= désaffleurement)

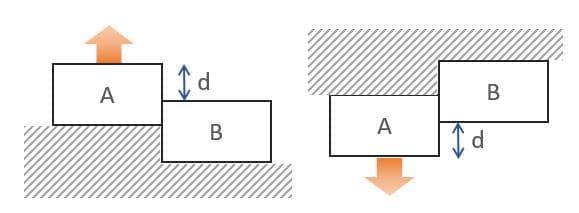

Suivi de l’évolution de l’évolution d’un désaffleurement vertical : désaxement d’un pilier ou glissement d’une structure (A = structure dont on souhaite mesurer le mouvement, B = structure fixe de référence, d= désaffleurement)

Sa forme cubique permet son utilisation dans toutes les positions : en plinthe, en cueillie verticale ou horizontale.

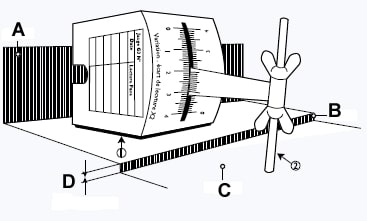

A = B : Plan Z
C : Plan XY
D : Désaffleurement
(1) auto-adhésif double face 50 X 50 mm

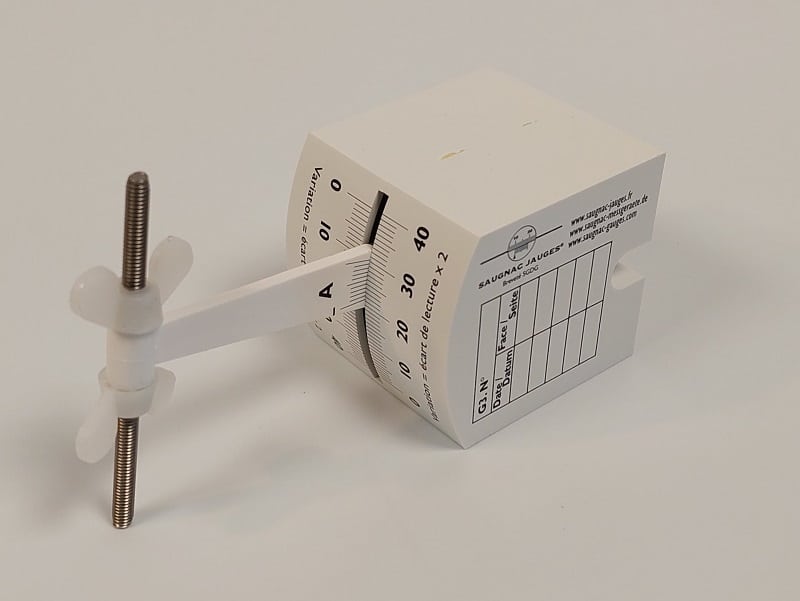

(2) palpeur aluminium ø 4 mm, long 70 mm

Fixation de la jauge G3

Deux modes de fixation sont possibles :

• Par collage : la fixation est assurée de façon simple et rapide par des auto-adhésifs double face fournis. L’auto-adhésif fourni est appliqué sur l’une des 5 faces disponibles du cube pour permettre d’adapter la fixation en fonction des lieux et de la mesure à réaliser. Deux autocollants sont fournis pour permettre soit la réutilisation de la jauge ou pallier une erreur d’encollage.
  Pour que le collage soit efficace, le support doit être lisse et propre. Si nécessaire, et notamment si la surface n’est pas totalement plane et présente des aspérités, il est possible de renforcer le collage avec une colle epoxy à durcissement rapide en biseringue. Il aussi possible dans ce cas, d’utiliser directement la colle epoxy sur la jauge sans utiliser le double adhésif.

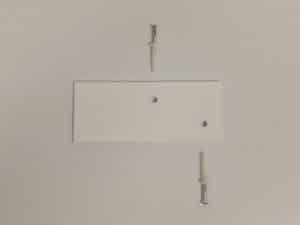

• Par fixation mécanique : dans le cas où le support est très accidenté, ou qu’il s’effrite avec un risque de décollage de la jauge, nous recommandons l’utilisation d’une plaque intermédiaire. Cette plaque sera fixée mécaniquement par tap-vis (fournie avec la plaque) sur le support et la jauge sera collée sur cette plaque. La plaquette devient alors la surface d’accueil

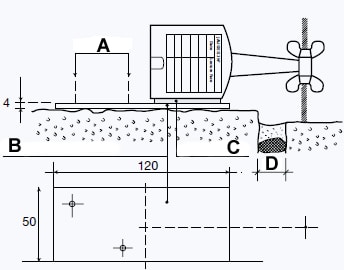

A : 2 vis 4/40 , B : Plaque intermédiaire , C : auto-adhésif , D : J.D

La longueur du palpeur sera adaptée en fonction de la taille du désaffleurement : écart possible jusqu’à environ 50mm ; au delà prévoir un montage spécifique, nous consulter si nécessaire.

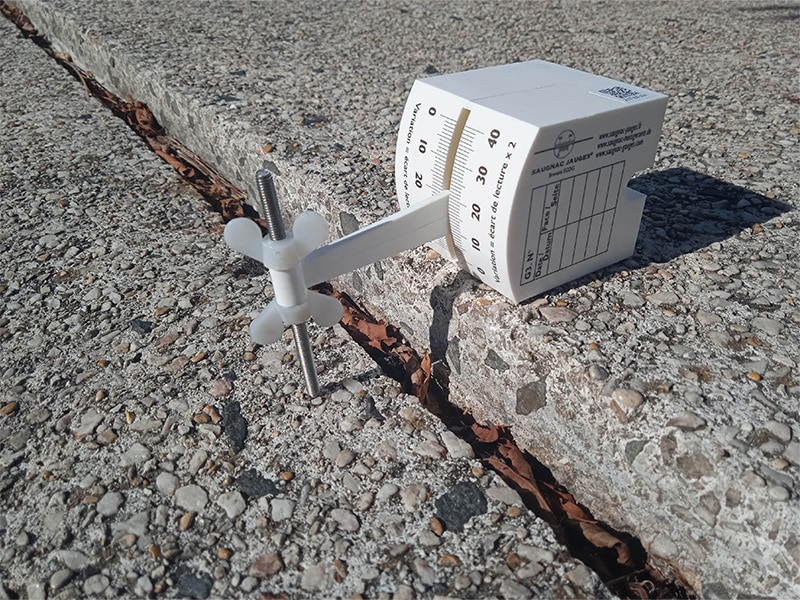

Exemples de poses :

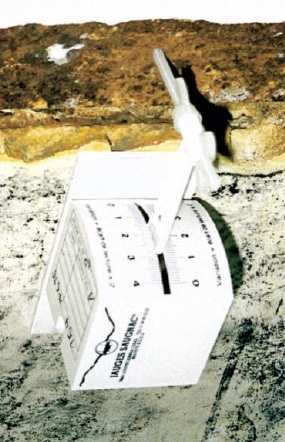

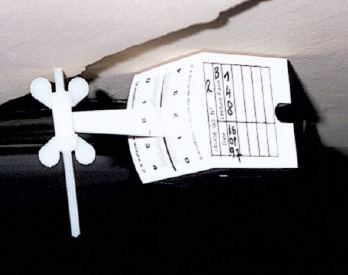

Jauge G3 posée sur un plafond avec les auto-adhésifs fournis

Jauge G3 posée avec plaque intermédiaire sur un support accidenté et humide

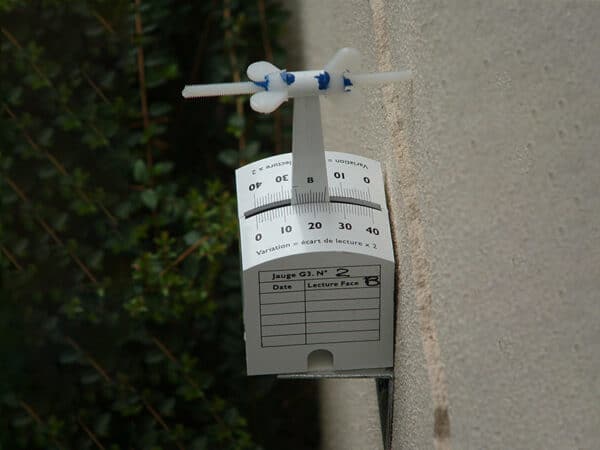

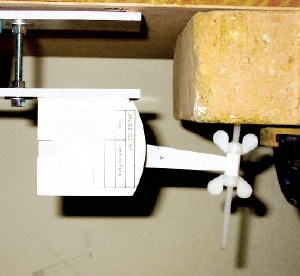

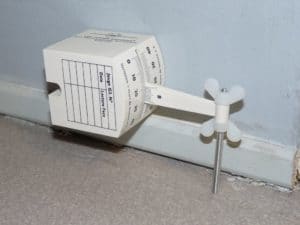

Jauge G3 fixée sur le coté pour mesurer un affaissement

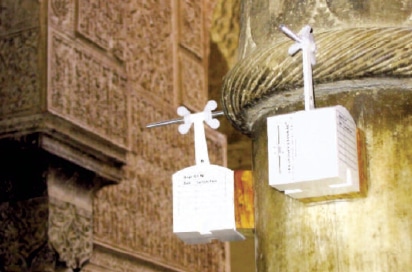

Fixation de jauges G3 pour mesurer un désaxement du pilier par rapport au chapiteau suite à un tremblement de terre

Ajustement de la taille du palpeur en fonction du désaffleurement

Réalisation d’un montage spécifique dans le cas d’un désaffleurement important

Protection de la jauge G3

Nous proposons une protection par capot plastique thermoformé ou capot aluminium IP65.

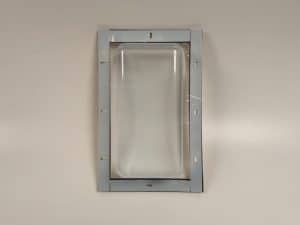

1- Protection par capot plastique
Un capot mi-souple et transparent de 27 X 13 X 9 cm est prévu pour protéger la jauge des intempéries, poussières ou vandalisme. Le capot est fixé sur le support avec une bande auto-adhésive et par tap-vis.

Pose d’une jauge G3 en extérieur avec capot transparent

Détail de fixation par tap-vis

Lecture à travers le capot transparent

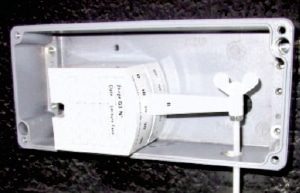

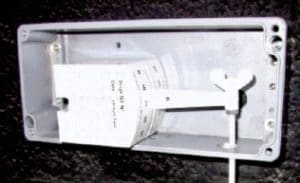

2- Protection par capot aluminium

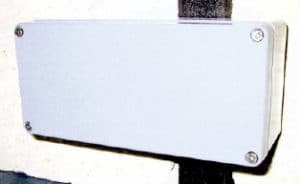

Pour des capots « haute protection » nous proposons des boîtiers aluminium de 175 X 80 X 57 mm d’épaisseur.

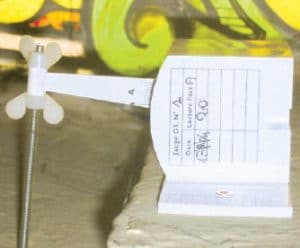

Lecture de la jauge G3

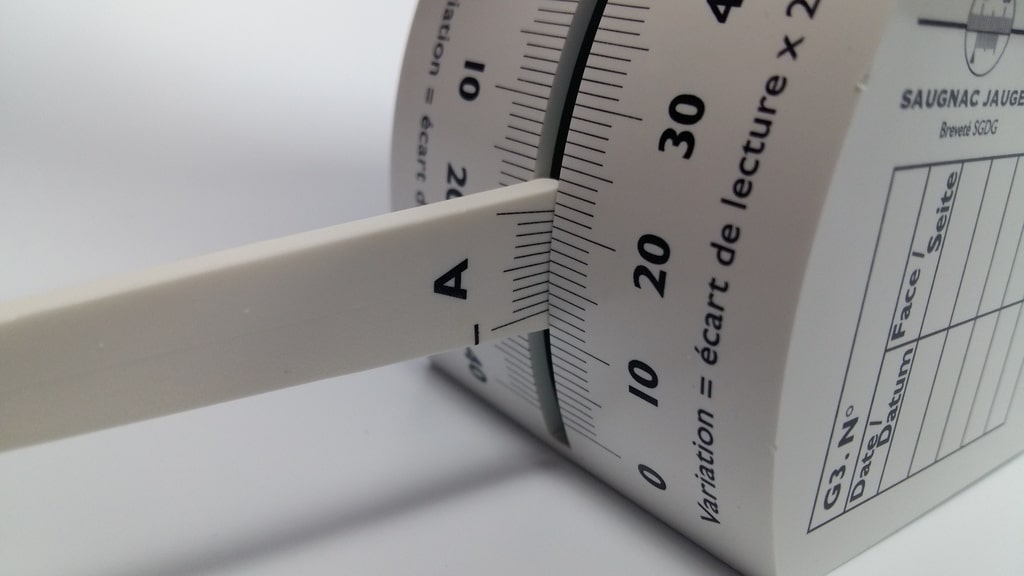

La lecture se fait suivant le principe du vernier au 1/10ème de mm. Il faut noter la lettre de la face lue A ou B pour comparer les mesures avec la même face dans le temps.

a) Lecture des mm :
La division millimétrique de la graduation située à gauche du ꓕ indique la mesure en nombre entier de mm. Dans l’exemple, on lira donc : 12mm.

b) Lecture de la décimale :

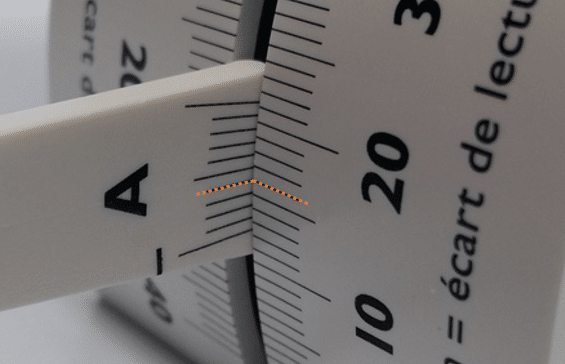

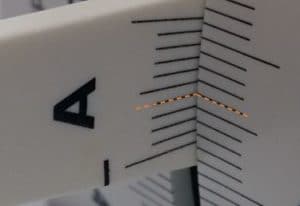

Rechercher un trait du vernier qui coïncide avec un trait de l’échelle de mesure.

Ce trait du vernier indique le chiffre correspondant au 1/10ème de mm. Dans l’exemple, on lira donc : 4/10ème de mm

Donc la mesure correspond à 12,4 mm

Du fait de la construction de la jauge, pour des raisons géométriques, l’évolution du désaffleurement est égale à 2 fois la différence entre les 2 mesures réalisées.
∆h en mm = (M2 – M1) x 2
Exemple :
– Mesure 1 = 21,3 mm réalisée le 12/01/2022
– Mesure 2 = 21,6 mm réalisée le 24/04/2022
– Evolution du désaffleurement = (21,6 – 21,3) x 2 = 0,3 x 2 = 0,6 mm

Kit d’enregistrement

Nous proposons un kit additif d’enregistrement à monter sur la jauge G3. Ce kit permet d’enregistrer graphiquement les déformations maximales et minimales et la structure.

Plus d’information sur la page produit du kit d’enregistrement G3.

Fichier de suivi

Afin de faciliter le suivi de l’évolution du désaffleurement, vous pouvez télécharger le fichier Excel de suivi des mesures de la G3

Ce fichier Excel est très simple d’utilisation : il suffit de dupliquer une feuille pour chaque site ou chantier observé avec la possibilité de suivre jusqu’à 5 jauges.

Par simplification, dans le mode d’emploi et sur la jauge, la consigne est d’utiliser le coefficient multiplicateur de 2 pour mesurer l’évolution du désaffleurement.

Afin de calculer exactement la variation, ce fichier intègre la position de la tige pour ajuster le coefficient multiplicateur de 2 en fonction du contexte de la pose et de la longueur de la tige qui peut  varier entre environ de 10mm à 50mm.

A noter que l’impact de la longueur de la tige est très faible (dans la configuration la plus défavorable, environ 2 centièmes de mm d’écart tous les 0,1mm)

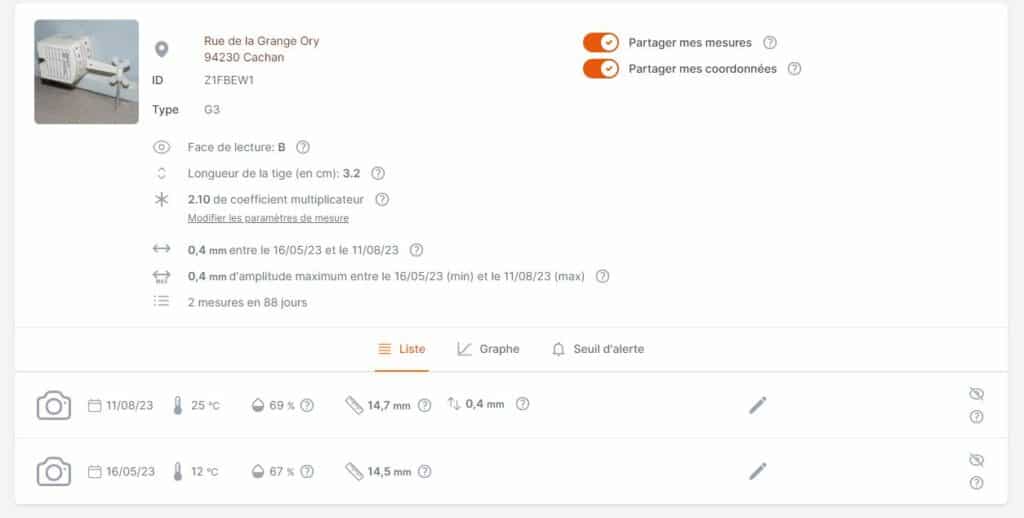

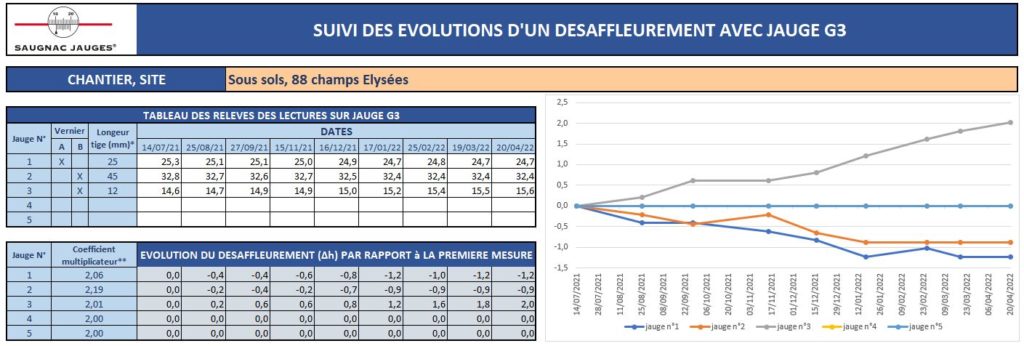

Voici un exemple du type de suivi obtenu avec le fichier :
