768,20€ HT
Caractéristiques techniques
|
Présentation de la jauge G20La jauge G20 est un extensomètre mécanique qui permet de suivre l’écartement de 2 points éloignés de plusieurs mètres avec une résolution de 0,1 mm. Les deux points peuvent être situés à une hauteur de plusieurs mètres avec une lecture de la mesure qui se fait au niveau du sol. Cet instrument de mesure est recommandé pour apprécier « la poussée au vide » des structures, et notamment l’écartement des parois. Le câble Invar est découpé à la longueur requise en fonction du contexte de pose et peut être ajusté de ±15 cm au moment de la pose. Principaux avantages de la jauge G20 :
|

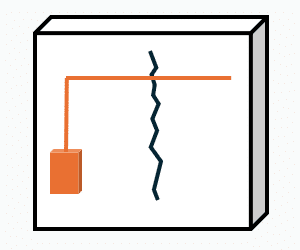

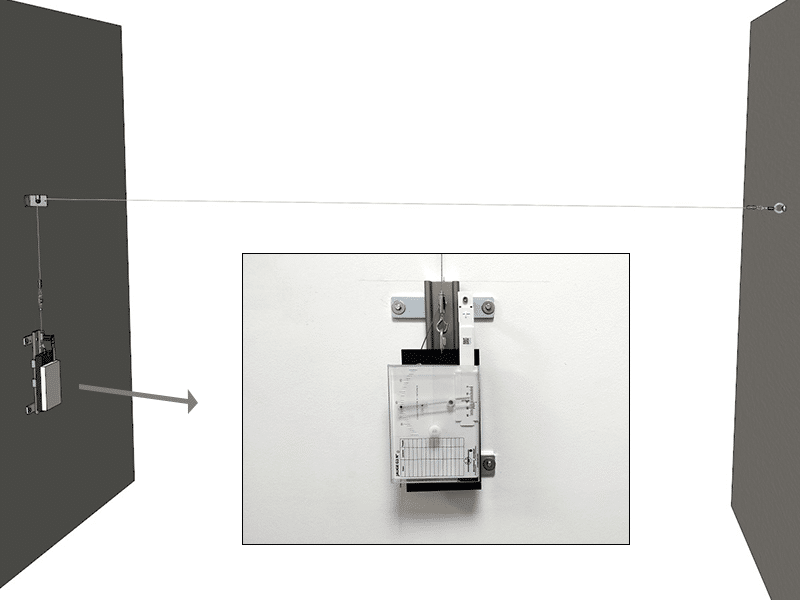

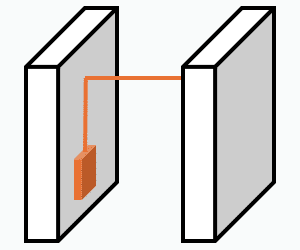

Suivi de l’écartement de 2 points

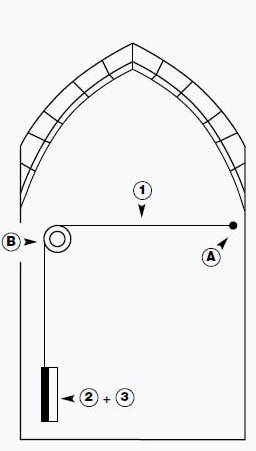

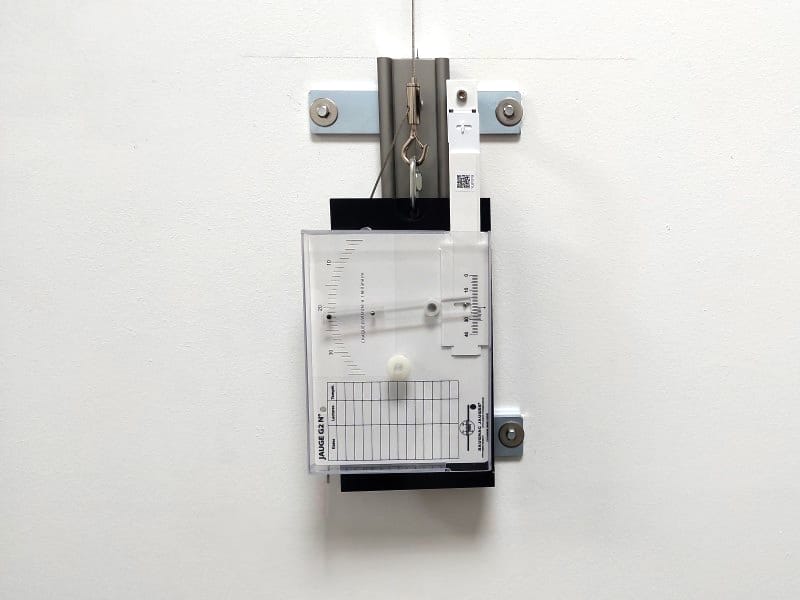

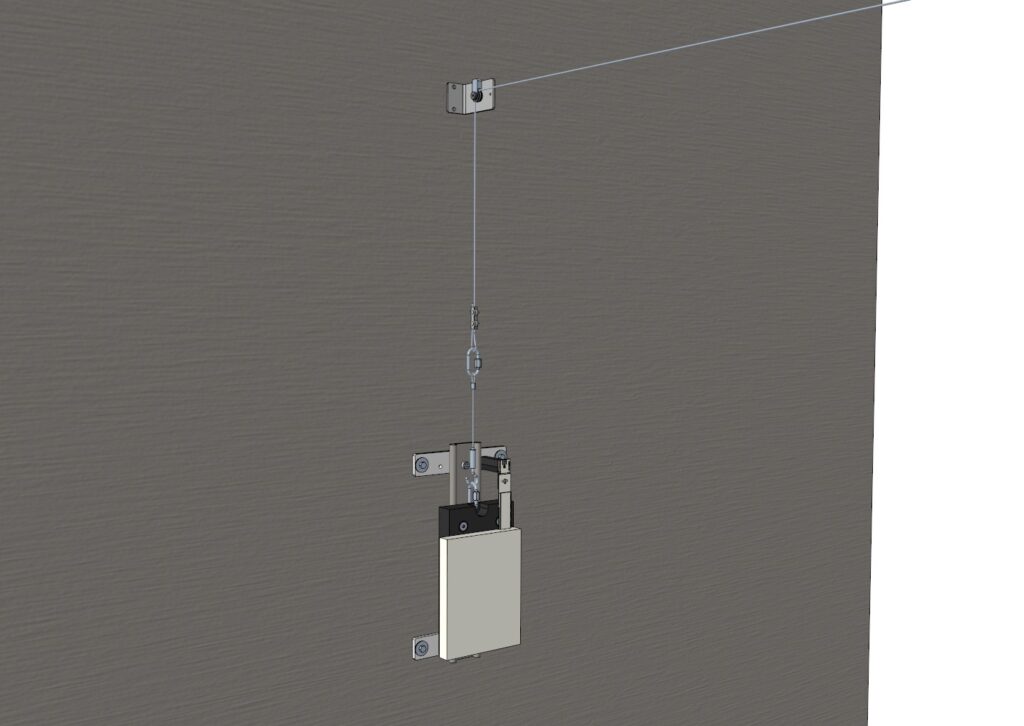

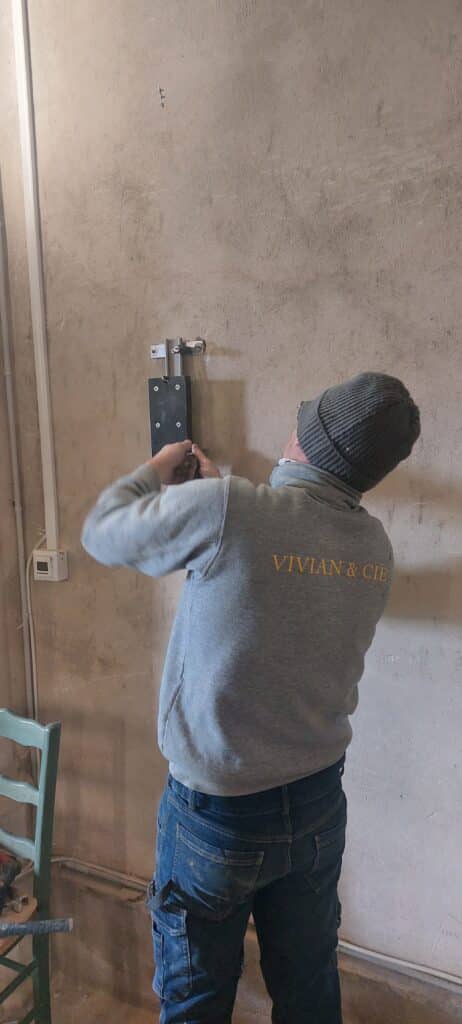

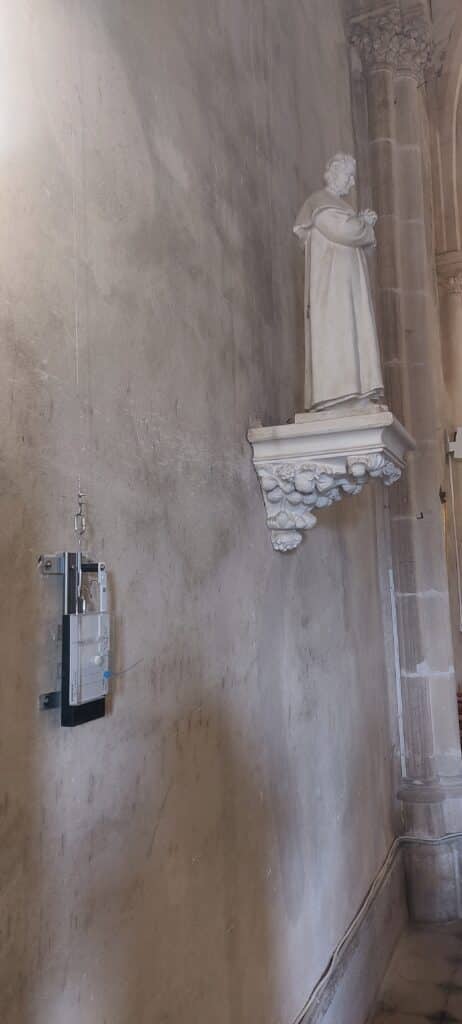

Le point (A) est un anneau avec fixation. Le point (B) est un roulement à billes fixé sur une équerre qui renvoie le fil invar verticalement à la station. Un câble invar (1) est fixé d’une part au point (A) et d’autre part au contrepoids de la station (2). Entre ses deux extrémités, le fil invar roule sur la poulie à roulement à billes (B), fixée au mur à la verticale de la station. Le système de contrepoids permet de garantir une tension constante du système et donc d’assurer la jauge mesure uniquement l’écartement des points (A) et (B). La jauge est fixée à hauteur d’homme permettant de réaliser la lecture au niveau du sol. Un boitier (3) en option permet de sécuriser la jauge si nécessaire. La jauge est fixée sur un contrepoids lui-même positionné sur un rail de guidage. Le bras mobile de la jauge est collé sur le boitier qui est solidaire du mur. Ainsi toute variation entre le point A et B entraine un mouvement du contrepoids et donc du bras mobile de la jauge. |

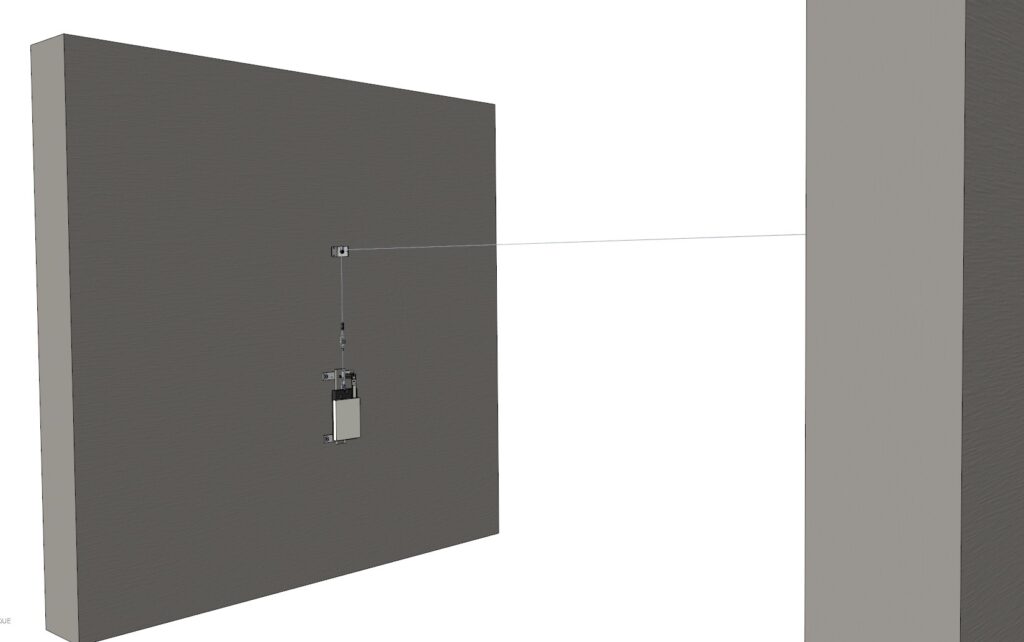

Suivi de l’écartement de 2 points dans le même plan
Par exemple, il permet de surveiller l’écartement de deux points sur un mur, même s’ils sont séparés de plusieurs mètres. Dans cette configuration, un kit de visserie spécifique en option est fourni pour garantir une installation adaptée sur un même plan.
|

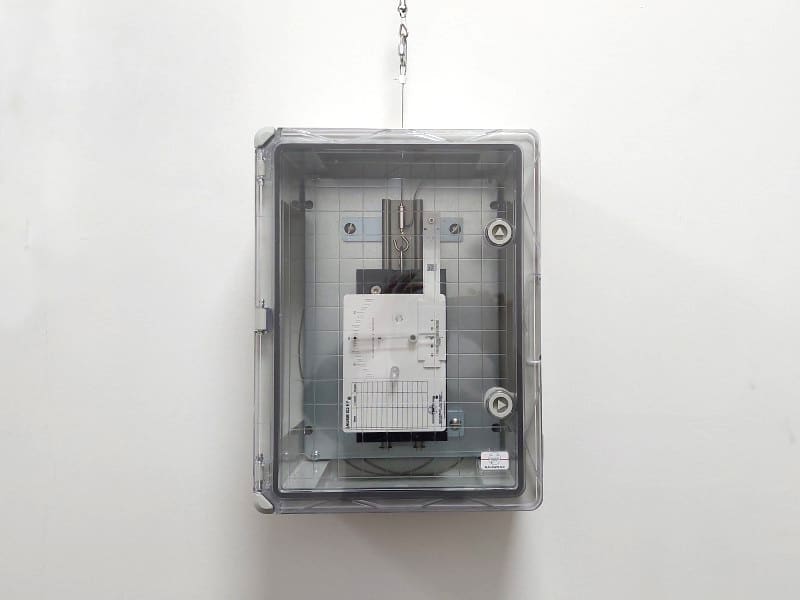

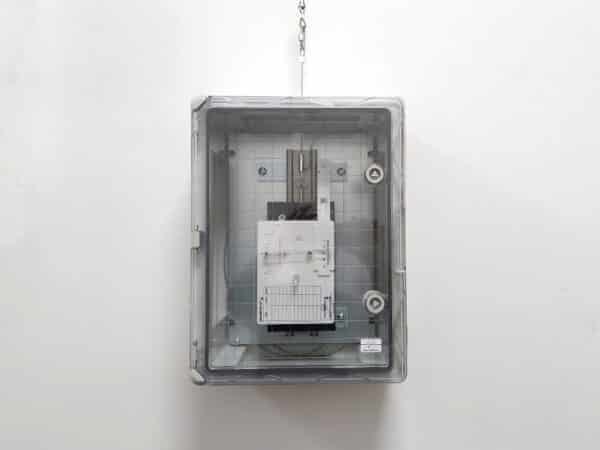

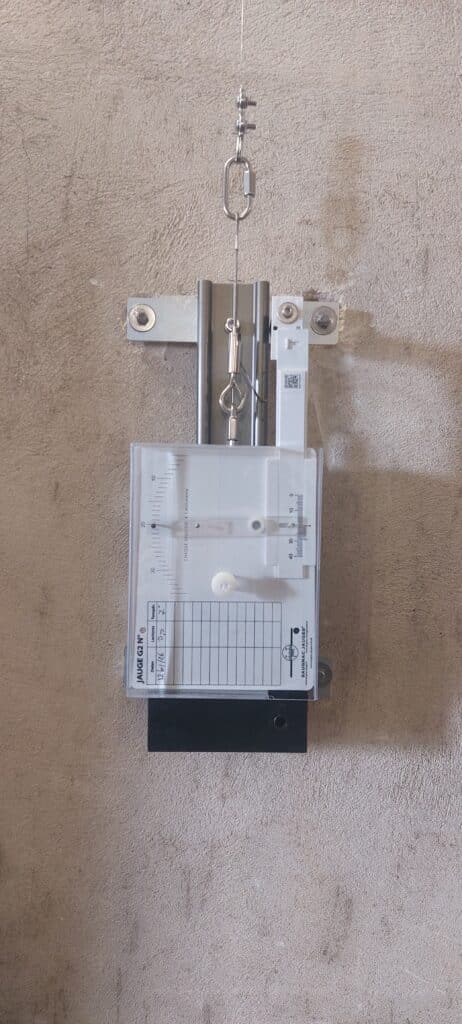

Boitier de protection
Une clé est fournie pour fermer le boitier. Le couvercle étant transparent, la lecture peut se faire sans ouvrir le capot. |

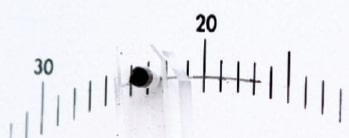

Enregistrement du mini-maxi
En se déplaçant le bras mobile entraîne un bras porteur d’une mine logée en son extrémité et maintenue en pression par une lamelle en polycarbonate. La trace de la mine correspond à 3 fois le déplacement du vernier. Elle matérialise par un trait l’évolution du phénomène mesuré et permet de visuellement identifier la valeur maximum et la valeur minimum du phénomène. L’échelle est graduée en millimètre, il est possible de lire la mesure minimum et maximum avec une résolution de 0,5 mm. |
Suivi des mesures avec l’application SaugnacLa web application Saugnac, entièrement gratuite et sans aucune limitation, est accessible aussi bien sur PC que sur smartphone via https://saugnac.app/.
|
Pour obtenir un devis ou nous poser des questions sur le produit, n’hésitez pas à nous contacter :
L’extensomètre G20 mesure l’évolution de l’écartement de 2 points (notés A et B) distants de D mètres.
