Surveillance des mouvements structurels en parkings, caves et sous-sols
Dans ces volumes fermés ou semi-fermés, les conditions d’intervention sont souvent contraintes par l’exploitation des locaux et compliquent le suivi. Comment suivre l’évolution de ces mouvements dans ce type d’environnement ?
Parkings, caves et sous-sols : des zones intérieures à accès contraint
Les parkings enterrés, les caves et les sous-sols sont des espaces situés sous le niveau du sol, intégrés à la structure des bâtiments.
Parkings enterrés
Les parkings enterrés sont principalement destinés au stationnement des véhicules. Ils se caractérisent par de grands volumes. L’organisation des circulations repose sur des rampes et des voies dédiées aux déplacements des véhicules et des usagers.
L’exploitation quotidienne des parkings, liée à leur usage, conditionne les périodes durant lesquelles des observations sont réalisables.
Caves et celliers
Les caves et celliers sont des locaux généralement dédiés au stockage. Il s’agit souvent de volumes compartimentés, implantés en sous-sol, dont l’accès s’effectue par des circulations internes au bâtiment.
Sous-sols techniques
Les sous-sols techniques accueillent des réseaux et des équipements liés au fonctionnement du bâtiment. La présence de gaines, de canalisations et d’installations techniques peut limiter l’accès à certaines zones, notamment au droit des éléments porteurs.
Espaces confinés et espaces restreints : des conditions d’accès particulières dans le bâti
Dans le domaine du bâtiment, les parkings enterrés, les caves et les sous-sols sont fréquemment qualifiés d’espaces confinés ou d’espaces restreints en raison de leurs conditions d’accès et de circulation.
Ces zones intérieures présentent généralement des accès peu nombreux, parfois étroits, et des cheminements internes limités. La présence de véhicules, de réseaux, d’équipements ou de cloisonnements réduit les possibilités de déplacement et complique l’organisation des interventions.
Dans ce type de configuration, les interventions doivent être compatibles avec l’exploitation des locaux, ce qui limite la multiplication des observations sur site.
Mouvements structurels observés dans les parkings et sous-sols
Des mouvements structurels peuvent toucher des éléments porteurs en béton situés dans les parties enterrées de l’ouvrage, tels que les voiles, les poteaux, les poutres et les planchers. Ils concernent des parties de l’ouvrage soumises à des sollicitations différées et à des conditions d’environnement spécifiques aux zones enterrées.
Quelles formes prennent les mouvements structurels en parkings et sous-sols ?
Les évolutions prennent généralement la forme de déformations lentes, de variations dimensionnelles ou de modifications d’inclinaison. Elles s’inscrivent dans le temps et se manifestent de manière progressive, sans rupture brutale ni événement déclencheur clairement identifiable. Ces évolutions sont appréciées par la comparaison d’observations réalisées à différentes dates.
Quels éléments de l’ouvrage peuvent être concernés par ces mouvements ?
Dans les parties enterrées de l’ouvrage, les mouvements peuvent affecter :
- La verticalité de certains éléments porteurs ;
- La planéité de planchers ou de dalles ;
- La position relative entre deux parties d’un même ouvrage.
Ces évolutions restent souvent peu perceptibles à l’œil nu, en particulier dans des environnements à éclairage limité ou présentant des états de surface dégradés.
Positionnement des jauges dans des zones intérieures

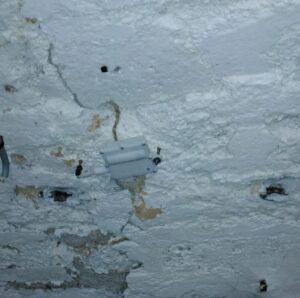

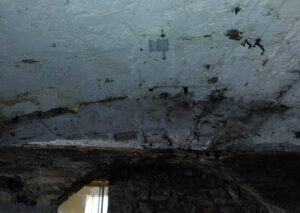

Le positionnement des jauges de mesure dans les parkings, les caves et les sous-sols s’effectue sur des éléments porteurs présentant des mouvements à surveiller.
Comment sont installées les jauges dans ces espaces confinés ?
Les points de mesure sont choisis dans des zones où les évolutions sont observables et où l’instrumentation peut rester en place durablement.
Dans les lieux de passage comme les parkings, des protections sont disponibles pour sécuriser le matériel contre les dommages accidentels ou malveillants.
Dans les zones difficiles d’accès, le recours à des jauges connectées permet de limiter les interventions après la phase d’installation, tout en assurant un suivi des évolutions à distance
Comment les jauges connectées peuvent-elles fonctionner dans des lieux confinés ?
Les jauges connectées Saugnac reposent sur les technologies LTE-M et NB-IoT, spécifiquement conçues pour la transmission de données dans des environnements contraints — caves, locaux fermés ou structures à forte atténuation du signal.
Ces protocoles offrent une meilleure pénétration que les réseaux mobiles classiques et permettent de franchir des obstacles supplémentaires tels que des murs épais. Toutefois, la qualité du signal reste dépendante des caractéristiques propres à chaque site et cette solution n’est évidemment pas infaillible.
La méthode la plus fiable pour évaluer la faisabilité sur des sites spécifiques où le réseau est faible est de réaliser un test sur place — n’hésitez pas à nous contacter pour organiser un essai.
Pour les environnements difficiles, la jauge R2 constitue une solution possible. Elle présente deux avantages spécifiques :
- un capteur déporté relié par un câble de 1 m (extensible jusqu’à 5 m sur demande), permettant de positionner le boîtier de communication dans une zone à meilleure couverture réseau ; Parfois la limite de connectivité se trouve à quelques dizaines de cm.
- une antenne optimisée offrant une meilleure sensibilité de réception.
Surveillance des mouvements structurels : comment utiliser les instruments de mesure ?
Les instruments de mesure utilisés pour la surveillance des mouvements structurels permettent le suivi de phénomènes progressifs à partir de relevés effectués à différentes dates, dans des conditions de mesure identiques.
L’exploitation des mesures tient compte de la périodicité retenue et des conditions dans lesquelles les relevés ont été réalisés. Dans les zones intérieures à accès limité, cette approche permet d’appréhender les évolutions sans multiplier les interventions sur site.
Les instruments de mesure fournissent des données objectives sur l’évolution de mouvements observés. Les données recueillies s’inscrivent dans une démarche de surveillance du bâti et sont destinées à être exploitées par les professionnels compétents, au regard du contexte de l’ouvrage et de ses conditions d’exploitation.
