Jauge G1.2 – Témoin de fissure transparent

Caractéristiques techniques

Principes de fonctionnement de la jauge G1.2

La jauge G1.2 fait partie de la famille de jauges Saugnac de type G1. Tous ces produits reposent sur le même principe en termes de fixation, de conditions de lecture et de suivi via l’application Saugnac.

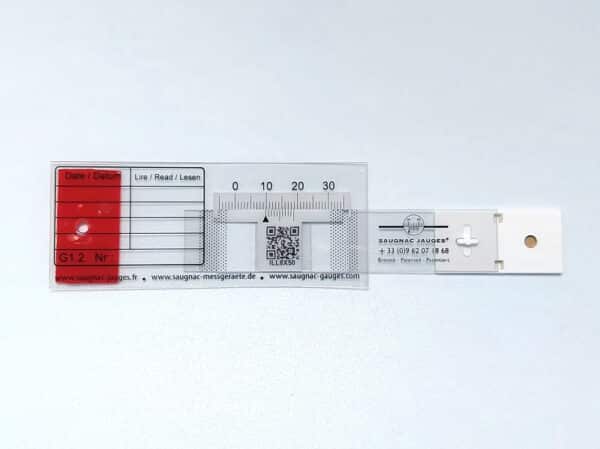

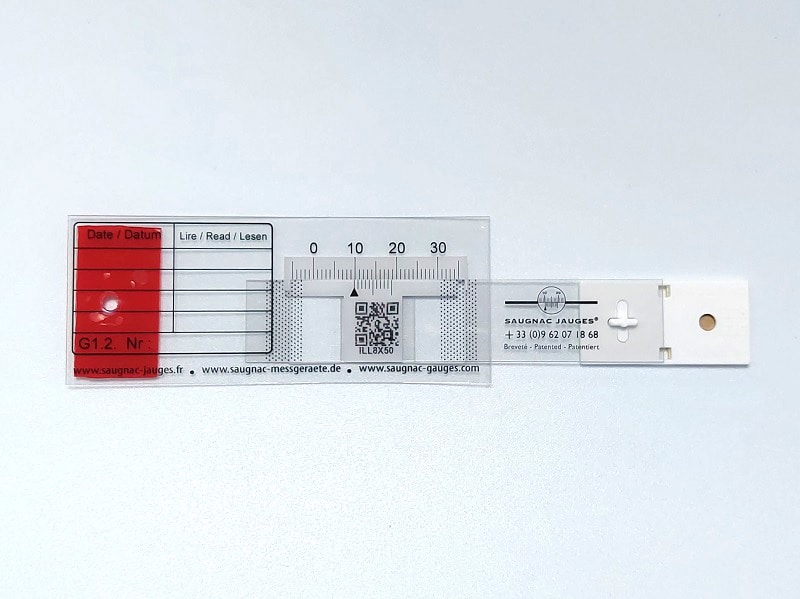

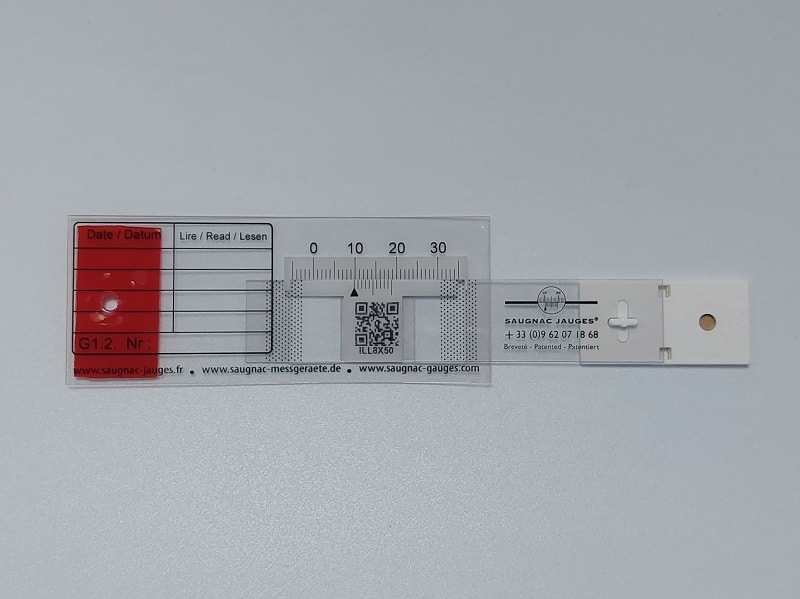

La particularité de la jauge G1.2 est d’être transparente : ce témoin de fissure se fond dans son support et reste nettement moins visible qu’une jauge G1 blanche, tout en offrant les mêmes performances de mesure en intérieur comme en extérieur.

Quand utiliser la jauge G1.2 ?

La jauge G1.2 est destinée au suivi de fissures sur les supports où l’aspect visuel compte :

• façade en pierre de taille ou en pierre apparente ;
• monument historique, église, bâtiment patrimonial ;
• intérieur soigné : hall d’immeuble, commerce, salle de réception, logement habité ;
• enduit décoratif ou mur peint que l’on souhaite préserver visuellement.

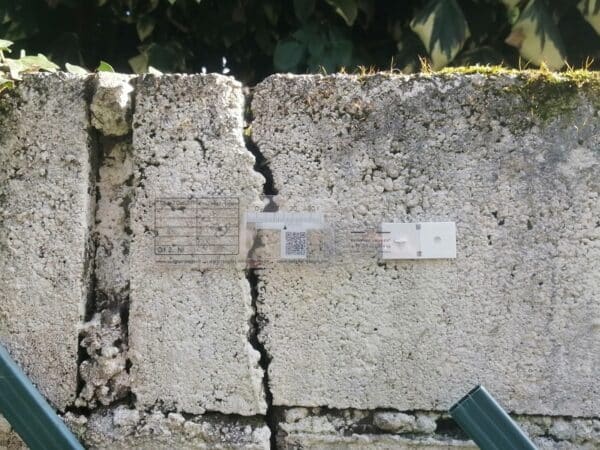

Elle mesure l’évolution de l’écartement d’une fissure horizontale, verticale, oblique ou située dans un angle, en intérieur comme en extérieur.

Sur un bâtiment protégé ou un monument historique, le choix de l’instrument dépend aussi des contraintes réglementaires : retrouvez les solutions discrètes et non invasives dans notre fiche suivi de fissures sur un monument historique.

Fixation de la jauge G1.2

La fixation de la jauge G1.2 suit les indications qui s’appliquent à toute la famille des jauges G1. Le détail figure dans le chapitre principe de fixation de la fiche produit de la jauge G1, ainsi que dans la fiche Comment fixer une jauge Saugnac de type G1 ?

Pour l’essentiel, la fixation est assurée par les adhésifs fournis ou par fixation mécanique grâce aux 2 trous de Ø4 mm. Sur un support que l’on souhaite préserver, le collage par adhésif permet d’éviter tout perçage.

La tirette de la jauge G1.2 comporte un rainage matérialisé par une zone de pliage. Ce rainage facilite le pliage de la tirette pour réaliser une fixation en angle sans accessoire supplémentaire. Les exemples de pose (cueillie régulière, cueillie irrégulière, fissure de rive) sont détaillés dans le chapitre Comment mesurer une fissure en angle ? de la fiche produit de la jauge G1.

Mesure et suivi des relevés

La mesure se fait au moyen d’un vernier au 1/10ème de mm. Le détail figure dans le chapitre principe de lecture de la fiche produit de la jauge G1.

Chaque jauge est identifiée de façon unique avec un identifiant et un QR code. La jauge G1.2 fait partie des jauges dont la lecture est automatique dans l’application Saugnac, fournie gratuitement.

L’application gratuite est disponible pour réaliser le suivi et la lecture automatique sur https://saugnac.app. Retrouvez toutes les explications sur le fonctionnement de l’application. Si vous ne souhaitez pas utiliser une application, un fichier de suivi Excel est aussi mis à votre disposition pour réaliser le suivi des mesures de vos chantiers.

Questions fréquentes sur la jauge G1.2

Quelle différence entre la jauge G1 et la jauge G1.2 ?

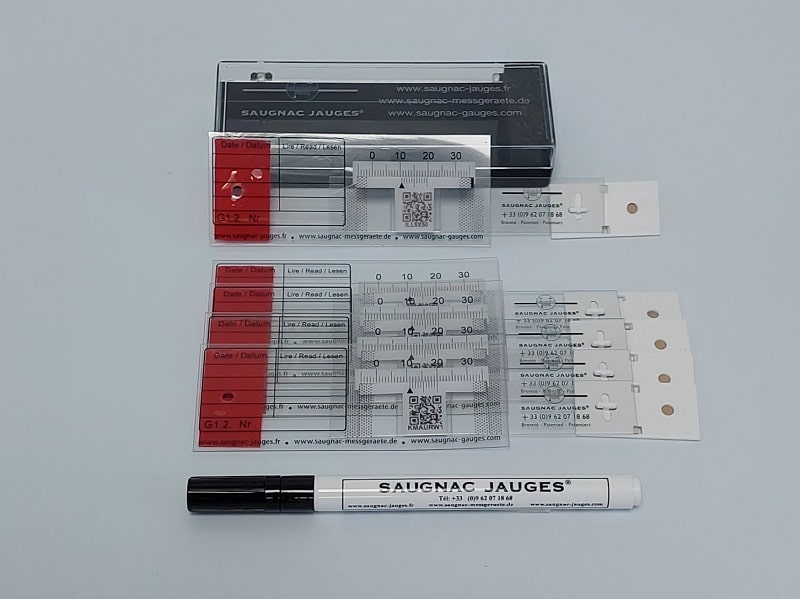

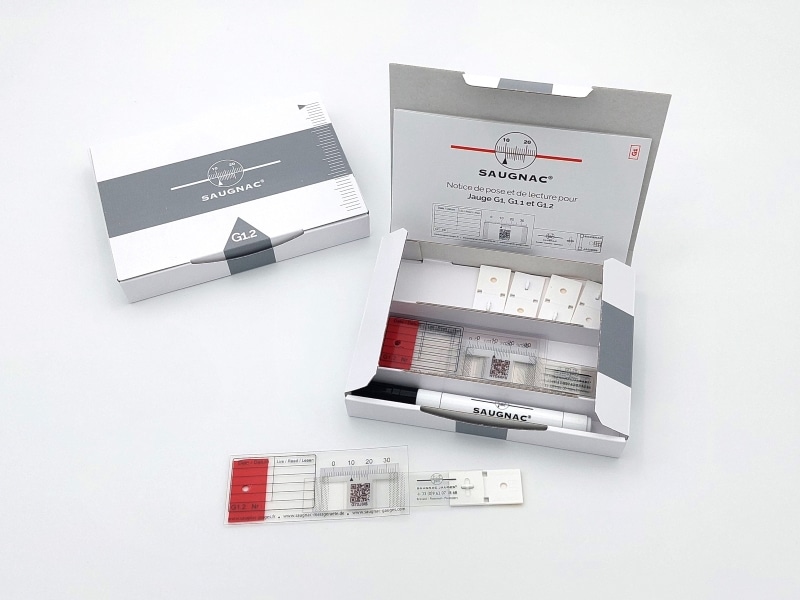

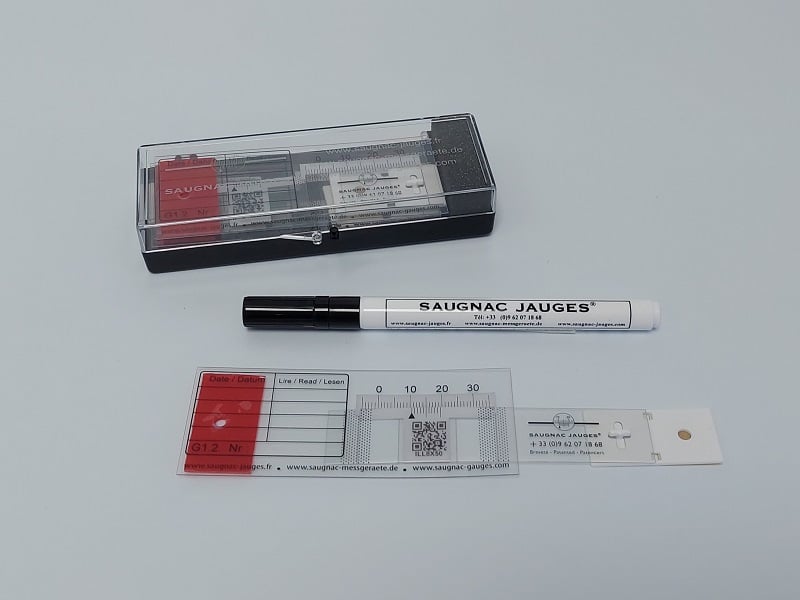

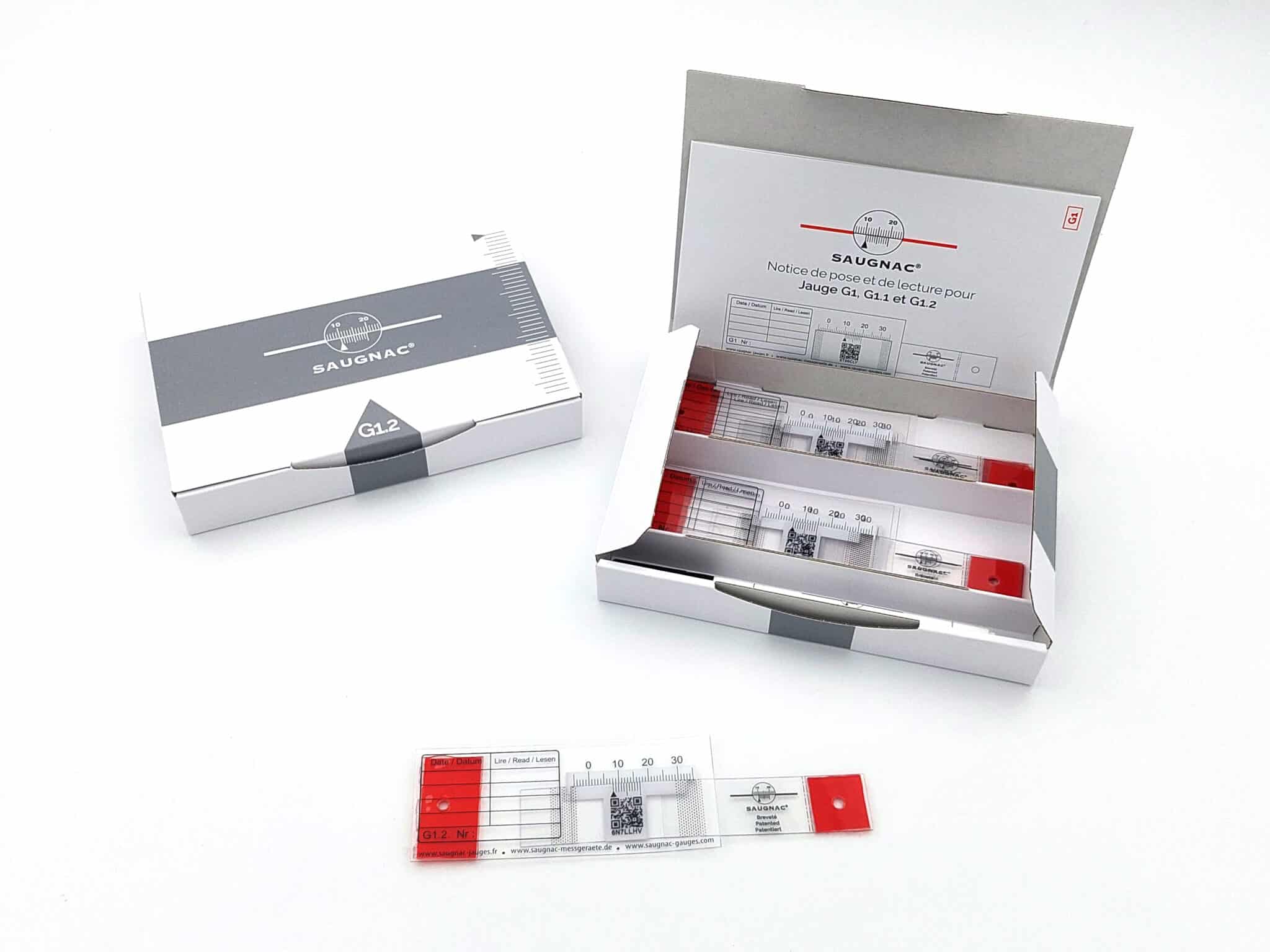

Les deux jauges ont la même résolution de 0,1 mm, la même amplitude d’environ 20 mm et la même utilisation en intérieur comme en extérieur. La jauge G1.2 est transparente : elle est nettement moins visible sur le support. La jauge G1 est livrée par boîte de 10, la G1.2 par boîte de 5.

La jauge G1.2 se pose-t-elle sur une fissure en angle ?

Oui. Le bras mobile comporte une zone de pliage rainurée qui permet de réaliser une fixation en angle sans accessoire supplémentaire. Lorsque l’angle est irrégulier, il reste possible d’utiliser une cornière aluminium ou une plaque de renvoi.

La jauge G1.2 résiste-t-elle aux UV et aux intempéries ?

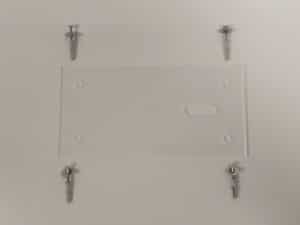

Oui. Le corps est en PVC choc calandré avec stabilisant UV, comme la jauge G1. Elle peut être posée en extérieur, sur une façade exposée. Dans les lieux de passage exposés aux dégradations, une protection anti-UV est proposée en complément.

Peut-on lire la jauge G1.2 avec un smartphone ?

Oui. Chaque jauge porte un QR code unique et l’application Saugnac réalise la lecture automatique du vernier, enregistre les relevés, corrige la mesure en fonction de la température et génère les graphiques d’évolution.

Comment fixer la jauge sur une pierre que l’on ne veut pas percer ?

Les auto-adhésifs double face fournis évitent tout perçage, à condition que le support soit lisse, sec et propre. Si la pierre présente des aspérités, le collage peut être renforcé avec la colle époxy. La fixation mécanique par vis reste réservée aux supports qui s’effritent ou restent humides.

Faut-il régler la jauge sur zéro lors de la pose ?

Non. La première lecture sert uniquement de référence : c’est la comparaison entre cette mesure initiale et les relevés suivants qui permet de quantifier l’évolution de la fissure. Le triangle du vernier est idéalement positionné entre 10 et 11 lors de la pose.
