Jauge 3Dim

2.360,00 HT

La Jauge 3Dim est recommandée pour mesurer l’évolution de structure dans les 3 dimensions.

Amovible et réutilisable. Logiciel fourni pour apprécier le mouvement résultant.

Fabriquée en France

Sommaire Fiche Produit

Caractéristiques techniques
Présentation de la jauge 3Dim
Montage standard
Protection des platines
Exemples de pose
Variantes dans l’utilisation  de la jauge 3Dim
Produits annexes

Caractéristiques techniques

  • Dimensions sans rallonge 230 X 50mm, Hauteur 55mm
  • Diamètre des platines magnétiques de référence 50mm
  • Poids 270gr
  • Mesure dans les 3 dimensions l’évolution millimétrique des structures
  • Système de pied à coulisse à 3 dimensions amovible et réutilisable
  • Logiciel fourni pour calculer le mouvement résultant

Présentation de la jauge 3Dim

C’est la jauge universelle. Appareil indispensable pour mesurer, comprendre et réparer en connaissance de cause, toute structure qui s’est déformée, suite à des contraintes complexes, internes ou externes à l’ouvrage.

Elle est destinée à mesurer dans le temps et dans les 3 dimensions, l’évolution millimétrique des structures, qu’elles soient métalliques, maçonnées ou en béton.

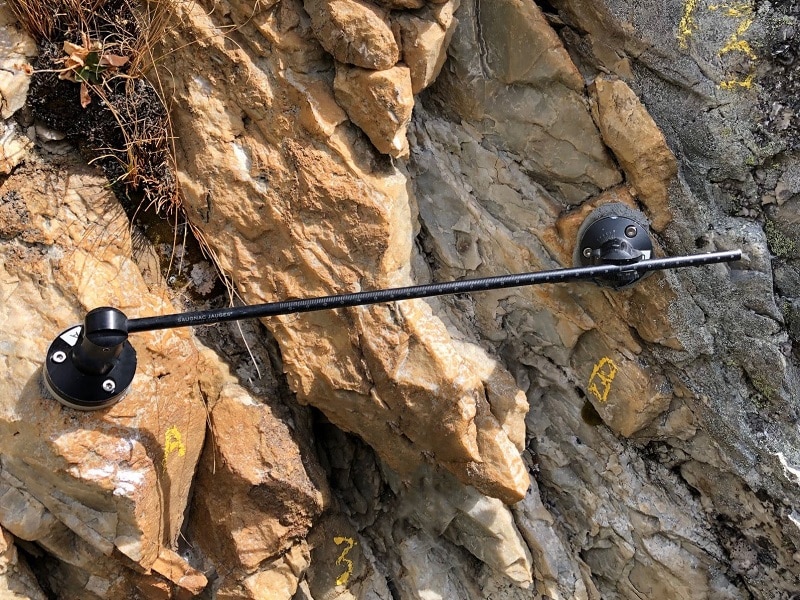

La jauge 3Dim. est utilisée également pour apprécier l’évolution de rochers ou les failles de falaises.

Réutilisable, la jauge 3Dim est vendue dans une valisette avec ses accessoires et une paire de platines.
Les platines magnétiques de références sont vendues séparément, par paire avec leurs protecteurs et leurs fixations.

Un logiciel fourni permet d’apprécier le mouvement résultant.

La Jauge Saugnac de type 3Dim. regroupe toujours les deux même concepts :

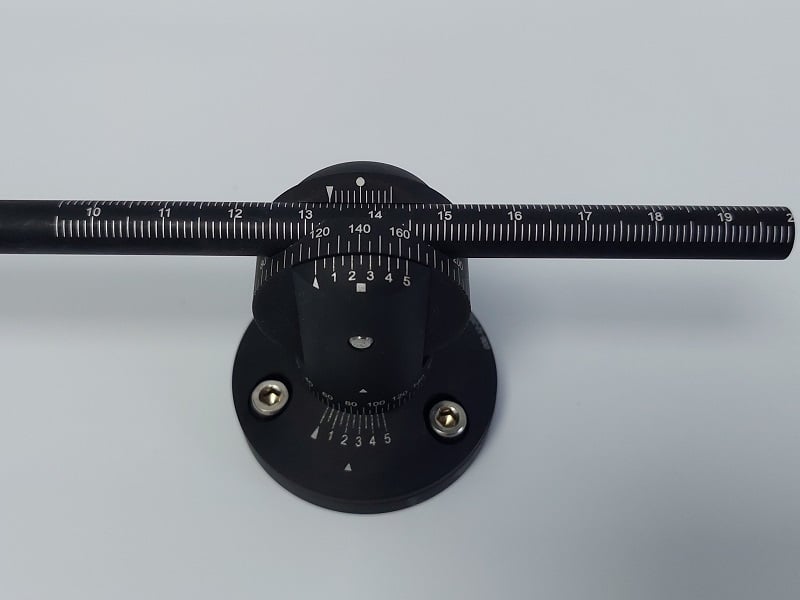

  • La mesure se fait au moyen d’un vernier linéaire au 1/10ème de mm et 2 verniers angulaire à 0,5°
  • La fixation des platines magnétiques de références est réalisée par fixations mécaniques (fournies), ou par collage avec colle epoxy

C’est un pied à coulisse amovible à 3 dimensions en alliage d’aluminium traité par micro billage et anodisation noire.
Pour la précision et la tenue dans le temps, les gravures sont réalisées au laser.

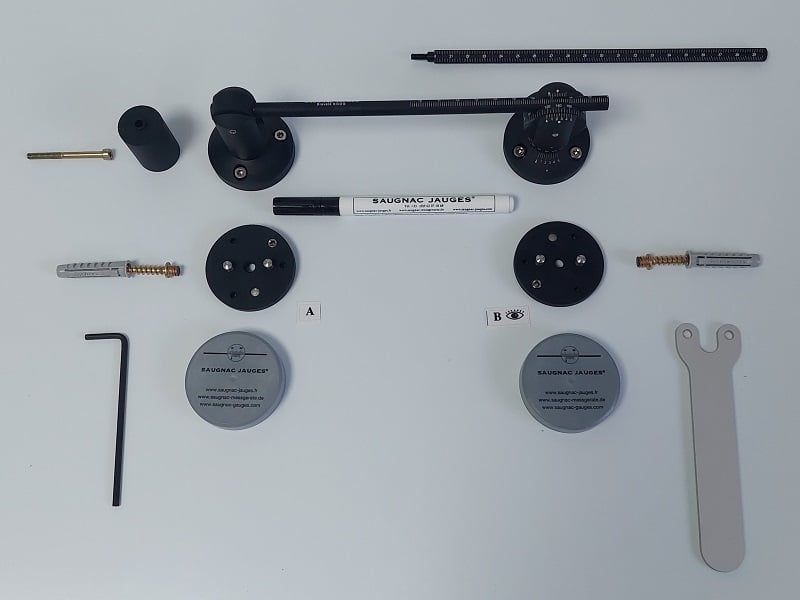

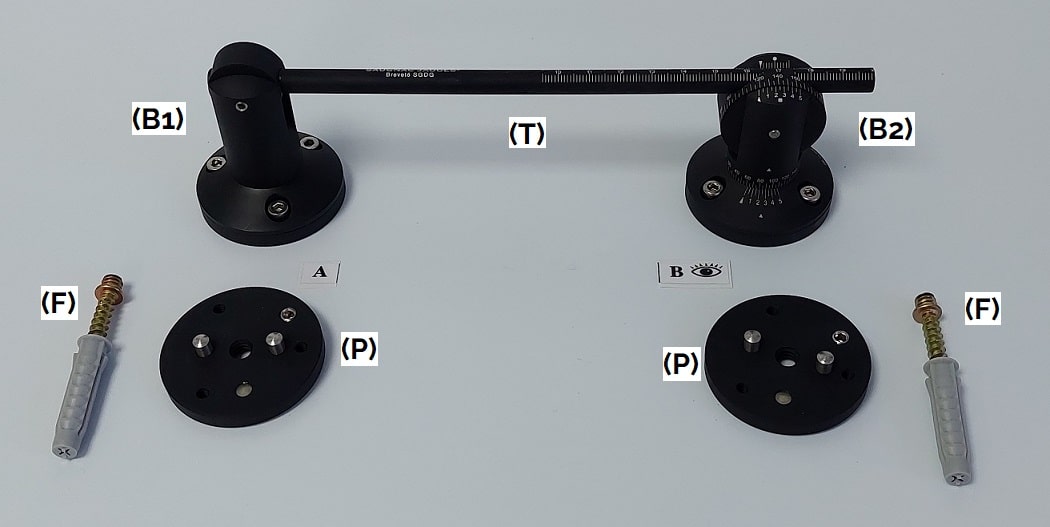

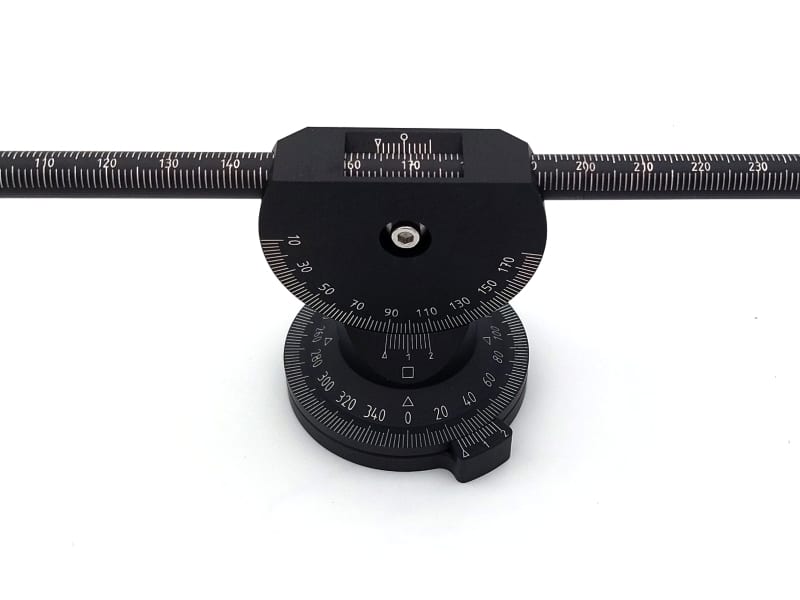

La jauge 3Dim. est composée de 2 bornes (B1) et (B2), reliées par une tige graduée (T), fixe en (B1) et coulissante en (B2). La borne (B1) est fixe. La borne (B2) est satellite et son déplacement est apprécié au moyen d’un vernier linéaire au 1/10ème de mm et 2 verniers angulaire à 0,5°.

Les bornes (B1) et (B2) sont centrées par 2 ergots et maintenues en position par aimantation sur les platines magnétiques (P).

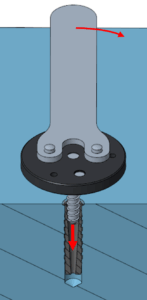

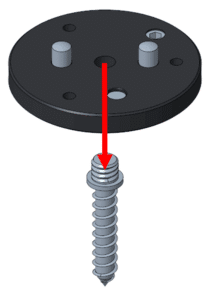

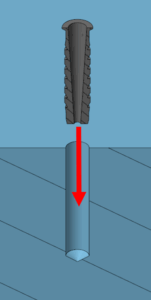

Les platines magnétiques sont solidaires du support par une fixation mécanique cheville – vis – filetage (F). Il est possible de fixer les platines par collage avec une colle epoxy.

Des autocollants A et B sont fourni pour permettre le repérage des platines magnétiques recevant (B1) ou (B2)

La jauge 3Dim. peut être utilisée comme un instrument de mesure amovible, ou laissée sur place pendant la période d’observation (non recommandé). Elle est positionnée par centrages de références sur des platines magnétiques placées par paires sur les différents chantiers en observation. Des capots sont fournis pour protéger et masquer les platines entre 2 lectures.

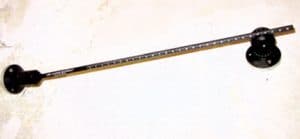

Rallonges supplémentaires : Nous pouvons proposer des rallonges supplémentaire en aluminium traité, de 0,50 m de longueur, qui se placent par vissage entre les 2 tiges graduées. Ces rallonges ne portent pas de division.

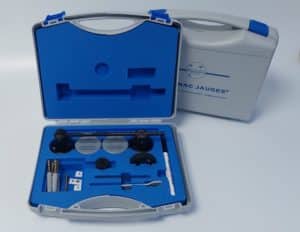

Présentation conditionnement jauge 3Dim Platines magnétiques présentation conditionnement

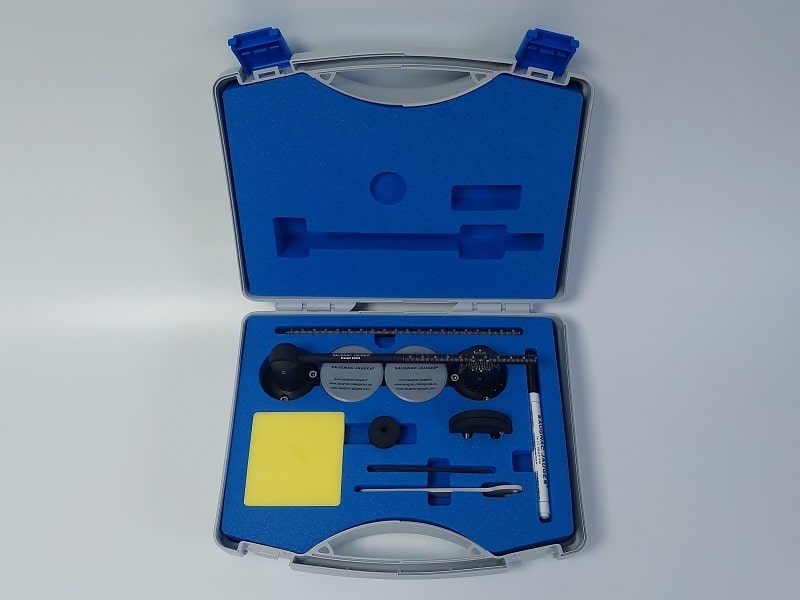

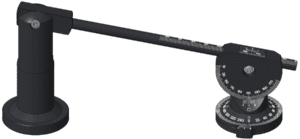

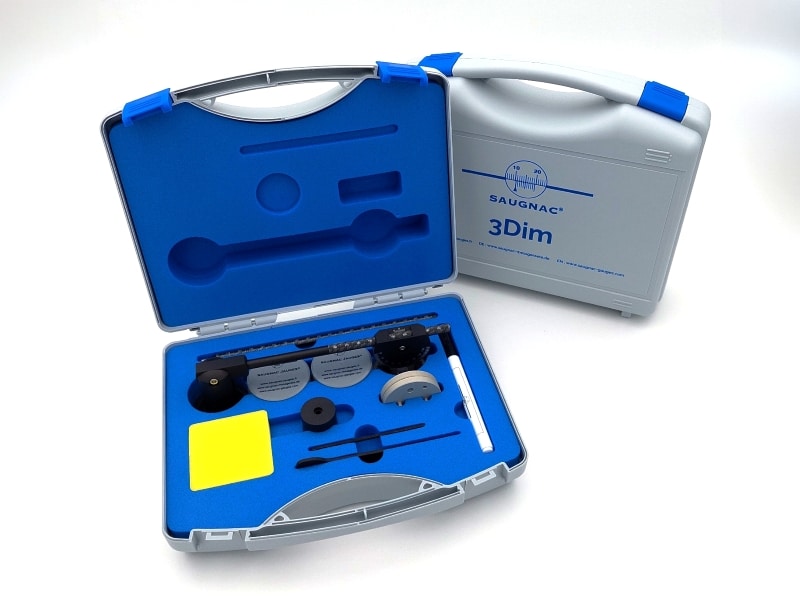

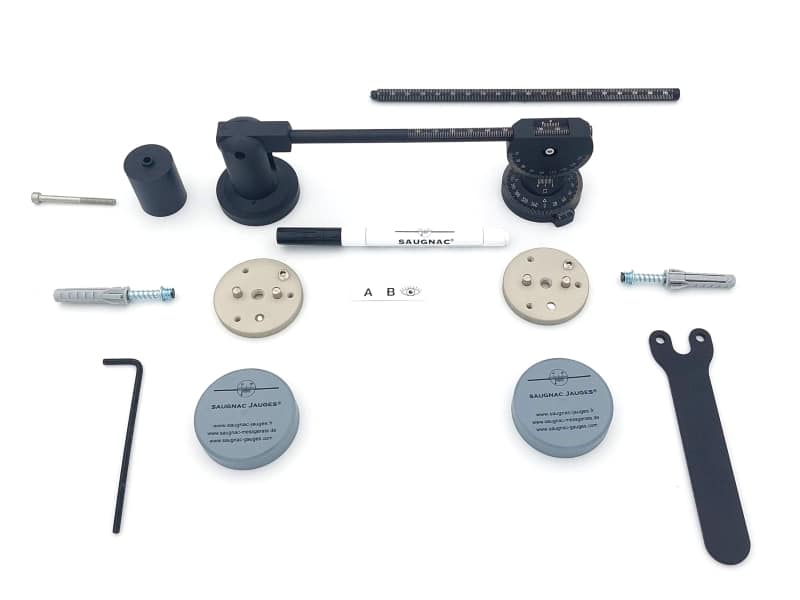

La Jauge 3Dim. vous sera livrée dans sa valisette avec ses accessoires : rehausse, rallonge, pattes à vis, étiquettes, clés, marqueur, auto-adhésifs…
(Dimensions de la valisette : 28 X 22 X 9 cm)

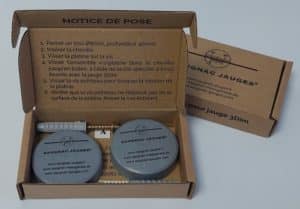

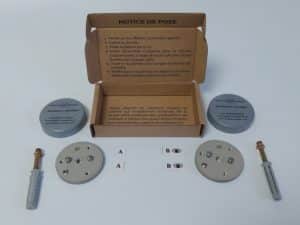

Conditionnement d’un jeu de 2 platines pour jauge 3Dim.

Montage standard

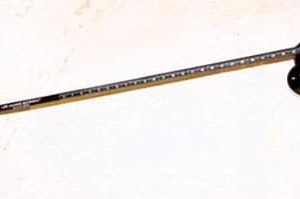

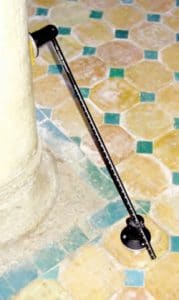

Exemple de pose de la jauge 3Dim. avec rallonge. La platine de la borne (B1) est collée sur la colonne avec une semelle bois interposée dont une face est concave.

La jauge 3Dim. s’utilise très simplement, et se pose sur tous les types de supports :

  1. Préparer 2 surfaces de 7 X 7 cm pour mettre en place les platines par fixation mécanique ou par collage.
  2. Fixer les 2 platines magnétiques et les repérer avec les autocollants A et B fournis.
  3. Poser les bornes (B1) et (B2) respectivement sur les platines repérées A et B.

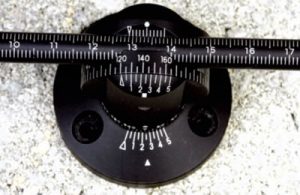

  4. Procéder aux lectures des 3 verniers.
  5. Noter les valeurs relevées. Si besoin utiliser le tableur fourni en aide à l’interprétation.
  6. Déposer la jauge et mettre les protecteurs sur les platines.

Pour plus de détails reportez vous à la notice de pose

La Jauge DIM. peut être utilisée par tous. Son maniement ne requiert pas de connaissances particulières. Il faut simplement savoir lire un vernier.

Protection des platines

Nous déconseillons de laisser la jauge 3Dim. en place pendant la durée de la période d’observation.
Après dépose de la jauge 3Dim., nous recommandons de protéger les platines. (Fig. 1)
Les platines sont vendues avec des protections plastiques sur lesquelles on peut inscrire un repère ou le site en observation. (fig. 2)
Dans certains lieux publics, les protections plastiques sont parfois insuffisantes. Nous conseillons d’avoir recours à des capots vissés en POM. (Fig. 3)

Fig. 1

Fig. 2

Fig. 3

Dans le cas de platines en acier inox A4, le capot peut également être vendu en acier inox (sur commande).

Exemples de pose

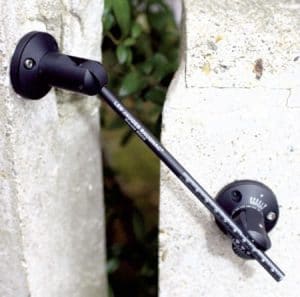

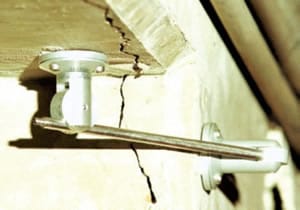

La pose de la jauge 3Dim. et son utilisation ne nécessitent pas l’intervention d’un technicien hautement qualifié. En effet, chacune des 2 bornes, est fixée sur la structure par une patte à vis ou, si les surfaces le permettent, par collage.

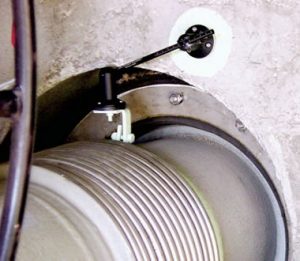

La jauge 3Dim. peut aussi être utilisée dans l’industrie.Exemple : Suivi de l’évolution des mouvements d’une canalisation traversant une structure en béton armé (groupe B.P.)

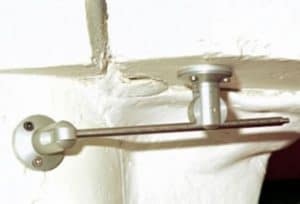

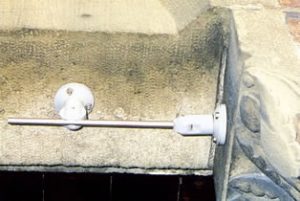

Mesure d’une déformation en pied de voûte dans une église. La jauge 3Dim. est utilisée avec sa rallonge.



Variantes dans l’utilisation de la jauge 3Dim

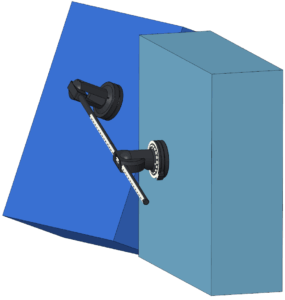

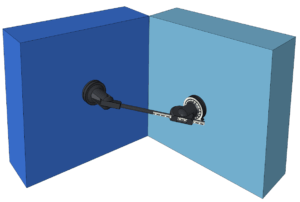

Utilisation sur angle ouvert

Utilisation sur angle fermé

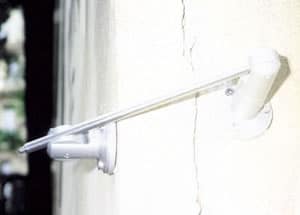

Analyse de l’évolution d’une fissuration survenant en tableau dans le plan des armatures

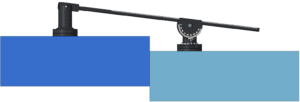

Analyse de l’évolution d’un joint de tassement
