Jauge G1.3

197,00 HT par boite de 5 jauges

  • Pour fissure d’une largeur de plusieurs centimètres (entraxe de fixation de 25 cm max. / amplitude de 17 cm max.)
  • Résolution de 0,1 mm
  • Fixation par des adhésifs double face ou par chevilles à frapper fournies dans la boite
  • Suivi des mesures avec l’application gratuite Saugnac

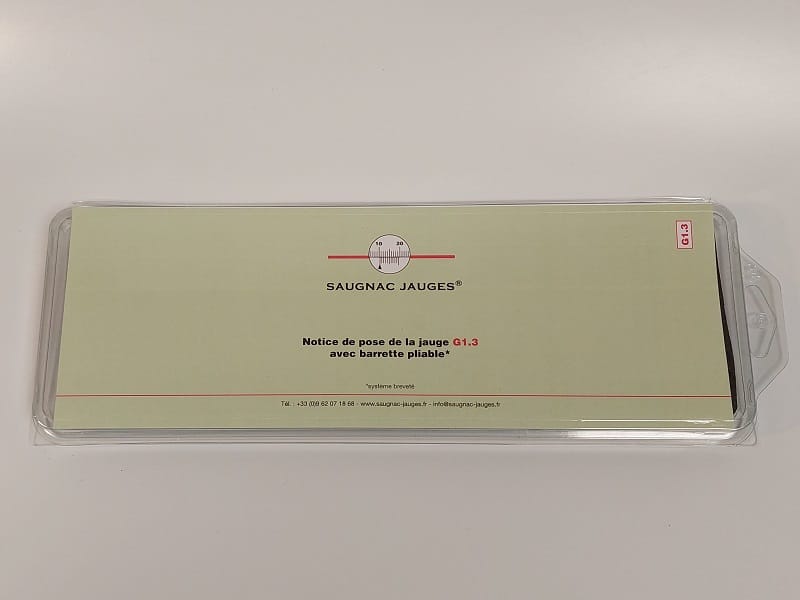

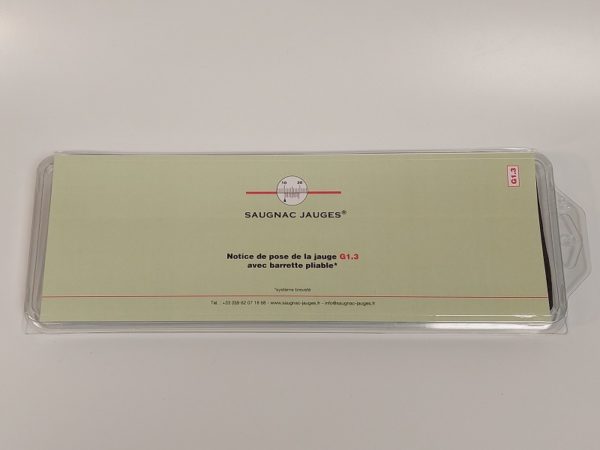

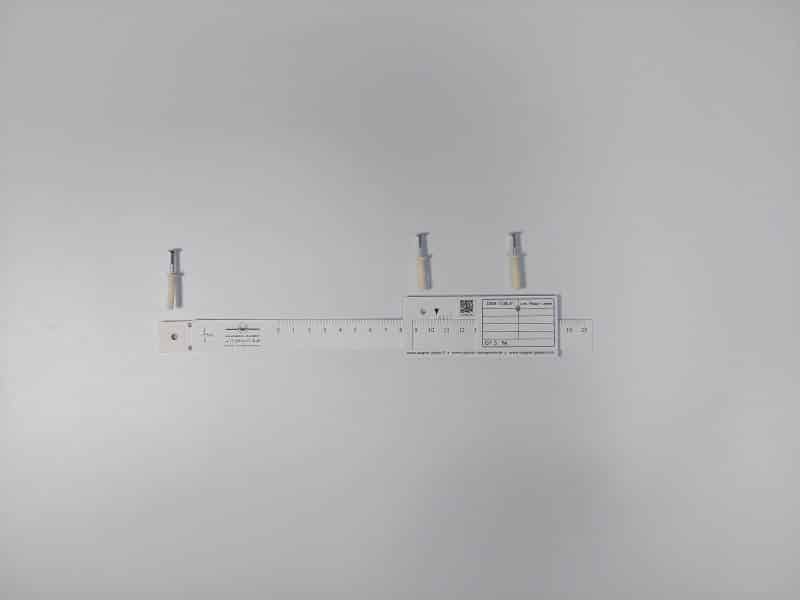

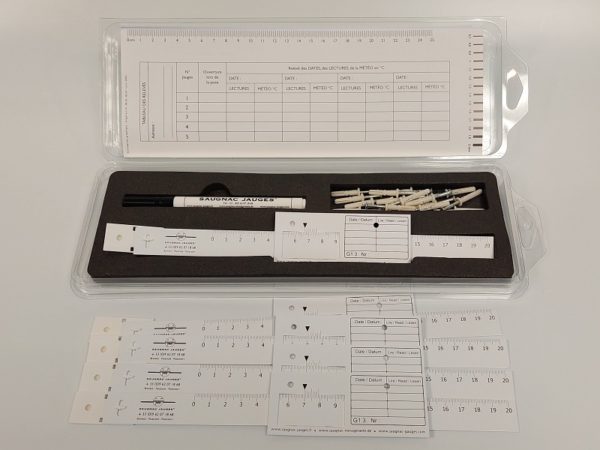

  • Livré par boîte de 5 jauges avec 1 stylo et une notice d’utilisation
    Fabriquée en France

Caractéristiques techniques

  • Résolution
    0,1 mm
  • Type de suivi
    Suivi évolution sur 1 axe
  • Type de fissure
    Fissure avec une largeur de plusieurs centimètres nécessitant des points de fixation éloignés (jusqu’à 25cm) ou/et
    Fissure avec une amplitude de mouvement > 2,5 cm jusqu’à 17 cm
  • Utilisation
    Intérieur / Extérieur : résiste aux intempéries et aux UV
  • Fixation
    Collage avec les auto-adhésifs fournis ou fixation mécanique avec les chevilles à frapper fournies
  • Conditions de pose avec auto-adhésif
    Température de pose : entre 0°C et 35°C (-10°C admissible*).Collage efficace de -40°C à +90°C
    *réchauffer les autocollants quelques secondes dans les mains
  • Dimensions
    260 mm x 40 mm x 3 mm (en position initiale)
  • Amplitude maximum
    environ 170 mm (variation possible entre la mesure maximum et minimum)
  • Poids
    8 g
  • Matière
    PVC choc calandré avec stabilisant UV
  • Coefficient de dilatation linéaire
    7.10-5 m/m/°C

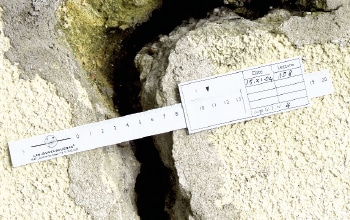

Présentation de la jauge G1.3 pour fissure avec un écartement important

Cette jauge est idéale pour mesurer avec une précision de 0,1 mm des variations structurelles ayant une amplitude allant jusqu’à 17 cm. Elle est également adaptée pour les évolutions présentant un écart initial important, avec une capacité de fixation jusqu’à un entraxe de 25 cm en usage standard.

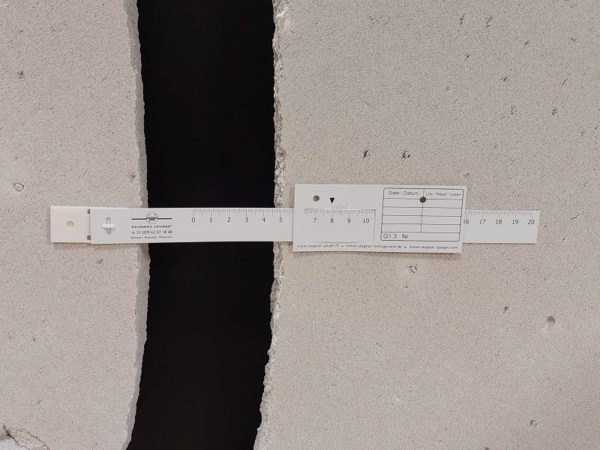

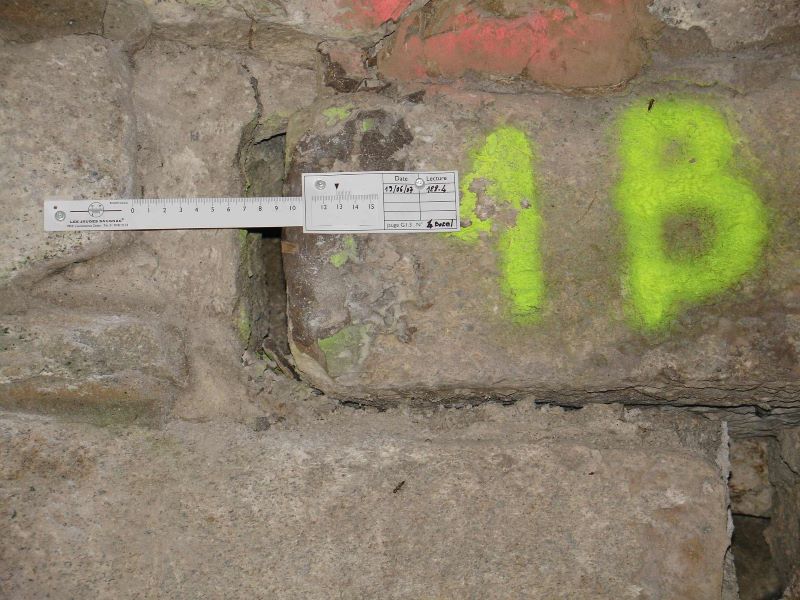

fissuromètre G1.3 pour suivi des fissures larges

  • Précision de mesure :
    La jauge utilise un vernier précis à 0,1 mm pour des mesures détaillées.
  • Options de fixation :

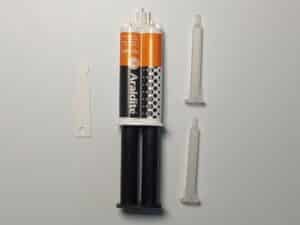

    • Auto-adhésifs double face pour une installation simple. Renforcement du collage avec de la colle bi-composant si nécessaire.

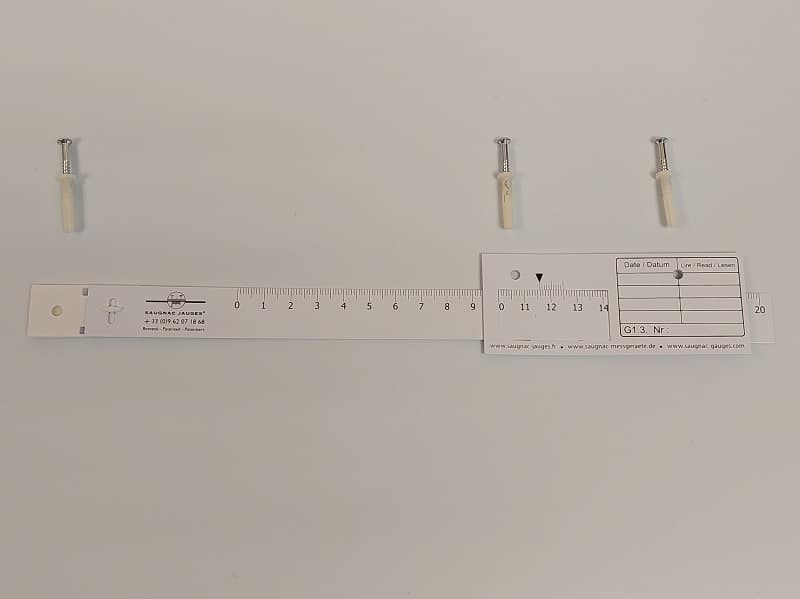

    • Fixation mécanique grâce aux chevilles à frapper fournis avec la jauge.
  • Système de pose breveté :
    La jauge est équipée d’une barrette pliable insérée dans un trou oblong sur la tirette. Ce système unique permet :

    • Une installation facile même dans des angles.
    • L’absorption des mouvements parasites qui pourraient affecter la précision de la jauge.
  • Structure de la jauge :

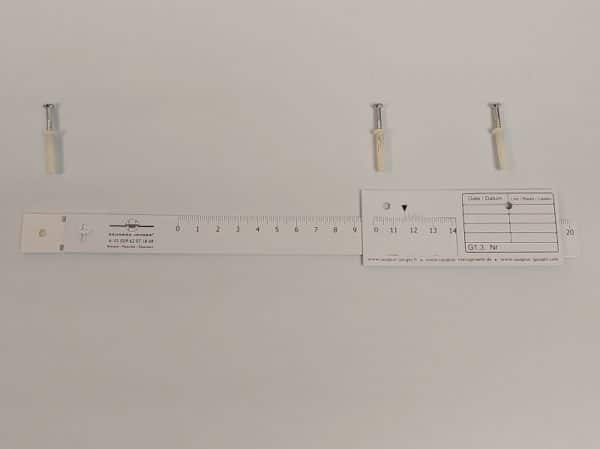

    La jauge G1.3 se compose d’une réglette graduée de 0 à 20 cm, coulissant dans une platine-vernier. En option à la demande, il est possible de fournir un réglet de 50cm en remplacement du réglet de 20cm fourni par défaut.
  • Suivi des mesures :

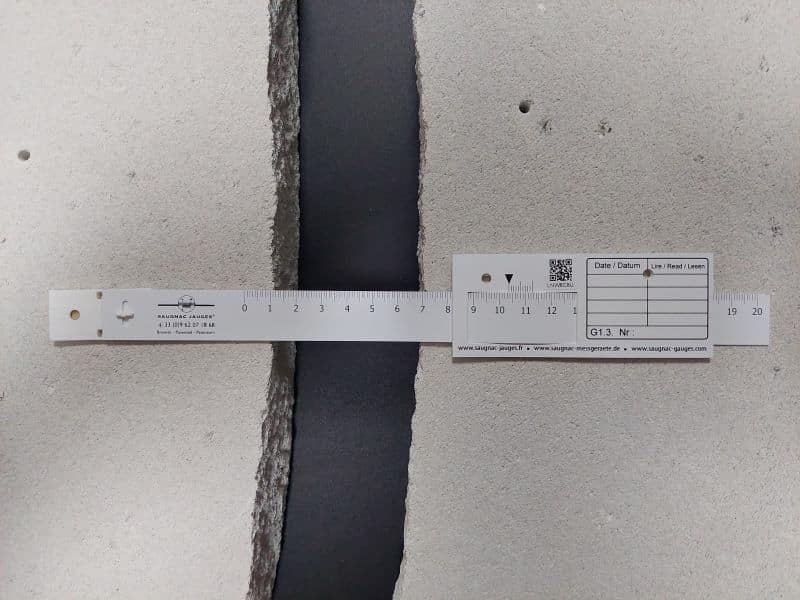

    Un tableau intégré permet de noter les dates et les lectures des mesures directement sur la jauge. Par ailleurs chaque jauge est identifiée de façon unique avec un QR code et un identifiant. Cette identification permet de réaliser la collecte et le suivi des mesures directement dans l’application Saugnac fournie gratuitement.

Comment lire l’évolution d’une fissure avec la jauge G1.3 ?

1) Cote exacte

Le  du vernier correspond exactement à une graduation millimétrique.

On obtient directement la cote en mm

Lecture 33 mm
On remarquera que dans le cas d’une cote exacte, la dernière division de droite du vernier correspond à une graduation millimétrique.


2) Cote avec décimale

Le du vernier se trouve entre deux divisions millimétriques. La division millimétrique située à gauche du  indique la cote en nombre entier de mm.

On cherche un trait du vernier en coïncidence avec un trait quelconque de la réglette. Ce trait indique le chiffre de décimales à ajouter à la cote en mm.

Lecture : 42,5 mm
On remarquera que dans l’exemple ci-dessus, c’est bien la division 5 du vernier qui est en coïncidence avec la division 47 de la réglette.




Comment suivre une fissure supérieure avec une amplitude supérieur à 20 cm ?

En variante à l’utilisation dite « standard » de la jauge avec une réglette de 20 cm telle que représentée, nous proposons

  • de remplacer la réglette de 20cm par une réglette de 50 cm pour apprécier une variation d’amplitude plus importante (nous contacter pour commander, réalisation sur-mesure),

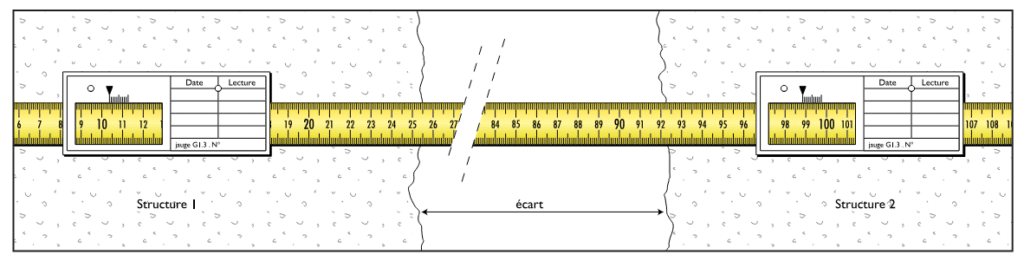

  • d’abandonner la réglette standard et d’utiliser 2 corps de jauges G1.3 traversés par un mètre métallique. Le mètre métallique est fixé d’un côté et viendra glisser dans les 2 corps de la jauge qui permettront de réaliser la lecture.

Suivi de fissures très large ou avec amplitude supérieur à 20cm

Télécharger l’application Saugnac.app pour suivre vos mesures

La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur PC ou sur smartphone depuis https://saugnac.app. Elle permet :

– d’identifier chaque jauge G1.3 et ses mesures avec son QR code unique
– d’enregistrer les mesures dans votre espace
– de récupérer la température et le taux d’humidité grâce à la géolocalisation
– de calculer les mesures avec la dilatation en fonction de la température
– de collaborer à plusieurs sur une même jauge
– de gérer des seuils d’alerte
– de classer les jauges par lieu et les localiser sur une carte
– de télécharger les données au format Excel
– d’afficher automatiquement des graphiques
– de partager les données avec d’autres personnes sans compte
– d’accéder à l’application depuis votre PC ou smartphone
– d’ajouter des mesures sans connexion en mode hors ligne

Retrouvez toutes les explications sur le fonctionnement de l’application
