Jauge R2 – Fissuromètre connecté avec capteur déporté grande amplitude

539,00€ HT avec 1 an d'abonnement inclus

  • Fissuromètre connecté autonome avec capteur déporté grande amplitude (100 mm), idéal pour le suivi de fissures à forte ouverture. (Version compacte : fissuromètre R1)
  • Intègre 3 capteurs : Mesure linéaire – résolution 0,01 mm, Température – résolution 0,1 °C, Humidité relative – résolution 1 % HR
  • Abonnement de 1 an inclus pour la transmission automatique des données (renouvellement annuel : 49 € HT).
  • Configuration et suivi à distance depuis un PC ou un smartphone
  • Gestion d’un mode Suivi+
  • Jusqu’à 8 ans d’autonomie

Fabriquée en France

  • 0,01 mmRésolution du capteur
  • 100 mmAmplitude de mesure
  • À distanceRéseau LTE-M / NB-IoT
  • Jusqu’à 8 ansd’autonomie

Caractéristiques techniques

Capteur linéaireRésolution : 0,01 mm, Amplitude de mesure : ~100 mm, Précision : ±0,1 % PE
Capteur de températureRésolution : 0,1 °C, Amplitude de mesure : -40 °C à 125 °C, Précision : ±0,2 °C
Capteur d’humiditéRésolution : 1 % HR, Amplitude de mesure : 0-100 % HR, Précision : ±2 % HR
Fréquence de mesureen mode standard : 1 h, 2 h, 4 h, 6 h, 8 h, 12 h, 24 h
en mode « Suivi+ » (limité dans le temps) : 2 mn, 5 mn, 10 mn, 20 mn, 30 mn
Fréquence d’envoi des mesuresen mode standard : 2 fois par jour, tous les jours, tous les 2 jours, tous les 3 jours, toutes les semaines
en mode « Suivi+ » : toutes les heures, toutes les 2 h, toutes les 3 h, toutes les 4 h
AutonomieEntre 2 ans et 8 ans suivant le paramétrage de fréquence de mesure et d’envoi
Température d’utilisationEntre -30 °C et +70 °C
Couverture réseauModule de communication LTE-M / NB-IoT multi-opérateur. Possibilité de capter dans des caves / sous-sols / parking.
FixationFixation sur support plein ou creux avec la visserie fournie. Fixation en angle possible avec le kit de fixation.
DimensionsBoîtier : 84 x 84 x 56 mm
Capteur (fermé) : 250 mm x Ø20 mm
ÉtanchéitéBoîtier : IP66, Capteur : IP65
Poids350 g avec la pile
Garantie2 ans

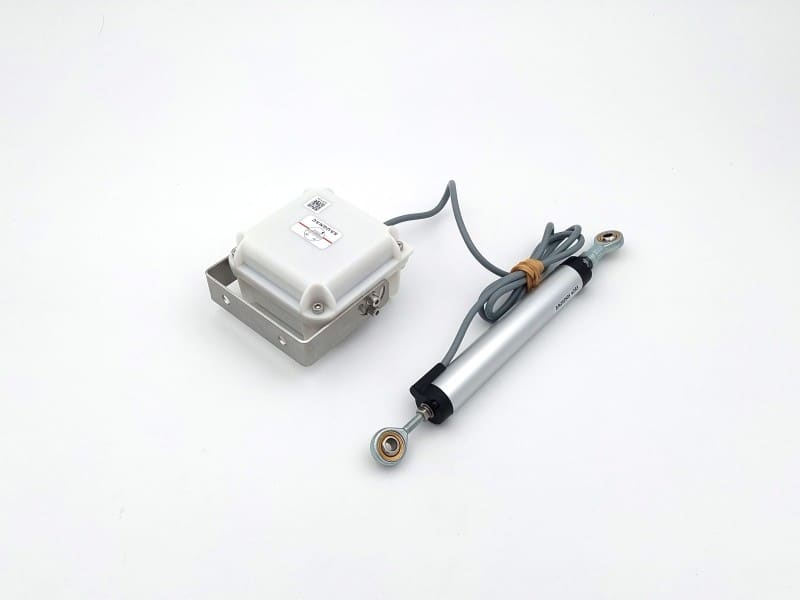

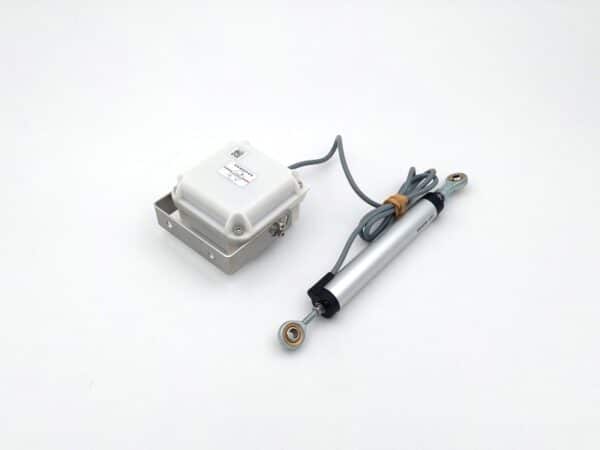

Jauge R2 – Fissuromètre connecté à grande amplitude avec capteur linéaire déporté

La jauge R2 est un fissuromètre connecté conçu pour mesurer des mouvements de fissures de grande amplitude, jusqu’à 100 mm.

Grâce à son capteur linéaire déporté, relié au boîtier par un câble d’environ 1 m, elle s’adapte parfaitement aux structures où les variations d’ouverture peuvent être importantes, là où la jauge R1 (amplitude 23 mm) atteint ses limites.

La jauge R2 reprend les principes éprouvés des capteurs connectés Saugnac, tout en élargissant le champ d’application à des contextes de déformation structurelle plus marquée.

Le suivi à distance évite les déplacements répétés d’un technicien sur site : les mesures sont réalisées automatiquement et envoyées dans l’application, consultable à tout moment depuis un ordinateur ou un smartphone.

La jauge R2 est livrée pré-étalonnée et prête à l’emploi. Un certificat d’étalonnage selon la norme FD X07-012 est disponible en option.

Points clés

  • Capteur linéaire déporté – amplitude de 100 mmIdéal pour les fissures larges ou les déformations importantes sur ouvrages en béton, maçonnerie, …
  • Capteurs d’humidité et de température intégréspour corréler les évolutions avec les conditions ambiantes.
  • Application web et mobileaccessible sans restriction, pour visualiser les données à distance et en temps réel.
  • Abonnement d’un an inclus(activé à la première mise en service). Les données restent disponibles dans l’application même après expiration de l’abonnement.
  • Fixations fourniespour supports pleins ou creux.
  • Jauge réutilisableaprès archivage des données.
  • Connectivité multi-opérateurassurant une communication fiable sur le réseau le plus performant localement.
  • Configuration à distancevia l’application pour ajuster les paramètres selon les besoins du suivi.

Suivi des fissures à distance avec l’application

Toutes les informations issues des trois capteurs – distance, température et humidité – sont consultables via l’application https://saugnac.app aussi bien sur smartphone que sur ordinateur.

L’accès à cette application est entièrement gratuit, comme pour l’ensemble de nos instruments de mesure. Même après expiration de l’abonnement de transmission des données, votre compte et l’historique de vos mesures restent disponibles.

L’interface permet d’afficher des graphiques personnalisables, téléchargeables en format image pour une intégration facile dans vos rapports.

Les données brutes peuvent également être exportées en fichiers Excel ou CSV pour une exploitation complémentaire.

Un lien de partage peut être généré afin de donner accès à un rapport dynamique, toujours mis à jour au moment de sa consultation.

L’application intègre enfin un système d’alertes paramétrables : vous pouvez définir un seuil, à la hausse ou à la baisse, par rapport à la première mesure. En cas de dépassement, une notification par e-mail est automatiquement envoyée.

Pour tester l’application avec le compte démo, utilisez les identifiants suivants :
– utilisateur : saugnacdemo@gmail.com,
– mot de passe : saugnac

Tester l’application

Mode « Suivi+ » : une surveillance renforcée activable à distance

Lors d’événements exceptionnels (travaux, chocs, mouvements inhabituels, alerte structurelle), la jauge R2 peut passer en mode « Suivi+ », activable à distance.

Ce mode intensifie la fréquence des mesures et des transmissions, pour un suivi rapproché et réactif.

Les paramètres configurables sont :

  • Fréquence de mesure : toutes les 2, 5, 10, 20 ou 30 minutes
  • Fréquence d’envoi : toutes les 1, 2, 3 ou 4 heures

Une fois la période maximale atteinte, le mode standard reprend automatiquement afin de préserver la batterie et la quantité de données.

Le « Suivi+ » peut être réactivé plusieurs fois pour une série de mesures spécifiques, dans la limite de 12 000 mesures.

Fréquence de mesureDurée max.
2 mn4 jours
5 mn10 jours
10 mn20 jours
20 mn40 jours
30 mn60 jours

Applications du fissuromètre connecté R2

Avec son amplitude de mesure de 100 mm et son capteur déporté relié par câble, la jauge R2 est adaptée aux ouvrages dont les fissures ou les mouvements peuvent atteindre plusieurs centimètres :

  • Ponts, viaducs et ouvrages d’art
  • Tunnels et ouvrages souterrains (uniquement si le réseau est disponible dans le tunnel)
  • Murs de soutènement, barrages et ouvrages hydrauliques (boîtier IP66, capteur IP65 : résistants aux projections et aux intempéries, mais non submersibles)
  • Monuments historiques et bâtiments patrimoniaux
  • Toute structure en maçonnerie ou en béton présentant des fissures larges ou évoluant rapidement

Ses capteurs de température et d’humidité intégrés donnent une vision complète des conditions ambiantes auxquelles la structure est soumise, pour un diagnostic plus fiable.

Installation et mise en service rapide de la jauge R2

La jauge R2 a été pensée pour une installation simple et intuitive, réalisable sans connaissances techniques particulières.

Grâce à la visserie fournie et à l’application Saugnac (accessible sur smartphone ou ordinateur), la mise en service s’effectue en quelques minutes seulement. Une notice illustrée accompagne chaque appareil pour guider pas à pas l’utilisateur.

  1. Enregistrement de la jauge dans l’application

    Ouvrez l’application Saugnac et ajoutez votre jauge R2 en scannant le QR code présent sur le boîtier ou en saisissant manuellement l’identifiant figurant dessous. La jauge apparaît alors dans votre interface, prête à être configurée.

  2. Paramétrage des mesures

    Depuis l’application, personnalisez les réglages selon les besoins de votre suivi :

    • Heure de la première mesure
    • Fréquence de mesure : toutes les 1 h, 2 h, 4 h, 6 h, 8 h, 12 h ou 24 h
    • Fréquence d’envoi des données : toutes les 12 h, ou tous les 1, 2, 3 ou 7 jours

    Plus les transmissions sont espacées, plus l’autonomie du fissuromètre est prolongée.

  3. Mise sous tension

    Ouvrez délicatement le boîtier et activez l’interrupteur interne. La jauge se connecte automatiquement au réseau et indique son bon fonctionnement par un voyant LED. Une fois initialisée, elle entre en veille jusqu’à la première mesure programmée.

  4. Fixation sur la structure à surveiller

    Positionnez le capteur linéaire et fixez la jauge R2 à l’aide des éléments fournis :

    • Support plein (béton, pierre) : utilisez les chevilles en laiton
    • Support creux (brique, parpaing, cloison légère) : privilégiez les chevilles EPDM

Fixation du fissuromètre connecté

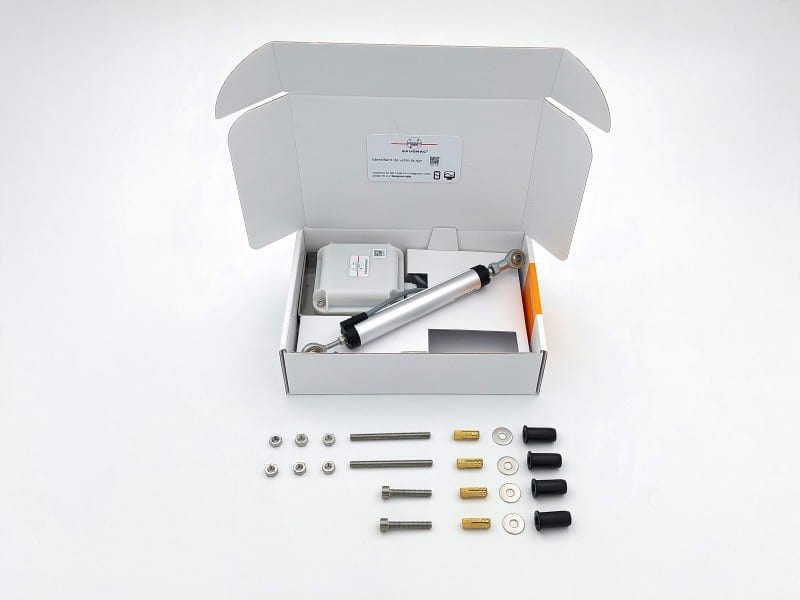

La jauge R2 est fournie avec 2 types de chevilles :

chevilles pour support plein pour fissuromètre connecté R2

Des chevilles en laiton pour support plein nécessitant des trous de Ø8 mm

Matériel nécessaire non fourni pour fixation sur support plein avec chevilles laiton : perceuse, mèche de Ø8 mm, clé 6 pans 5 mm + clé 6 pans 3 mm pour ouvrir le boîtier et mettre sous tension la jauge R2.

chevilles pour support creux pour fissuromètre connecté R2

Des chevilles EPDM avec écrous et rondelles pour support creux (aussi utilisables en support plein) nécessitant des trous de Ø13 mm.

Matériel nécessaire non fourni pour fixation sur support creux (ou plein) avec chevilles EPDM : perceuse, mèche de Ø13 mm, clé 6 pans 5 mm + clé 6 pans 3 mm pour ouvrir le boîtier et mettre sous tension la jauge R2

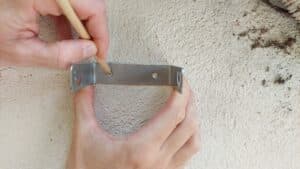

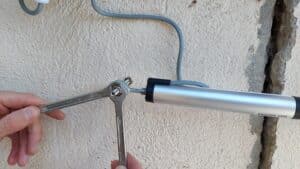

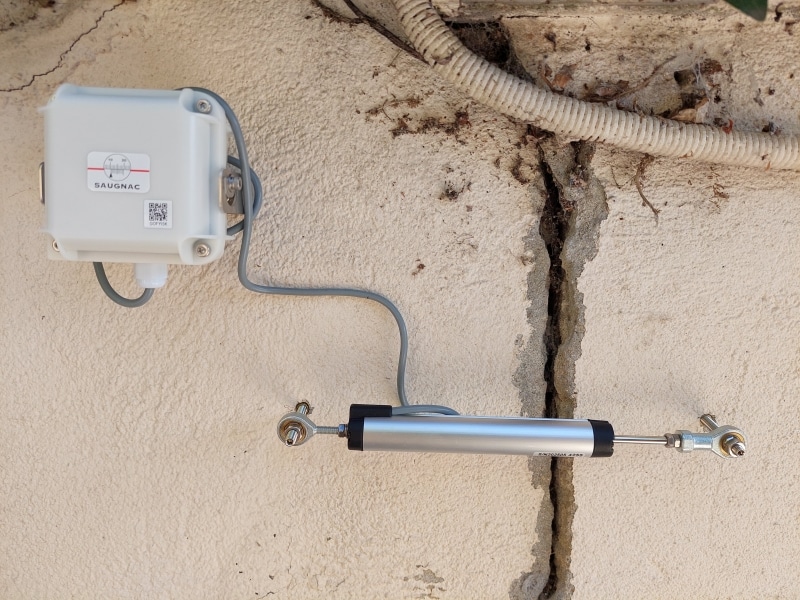

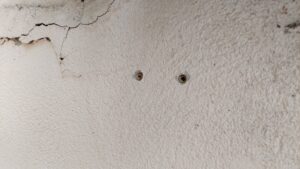

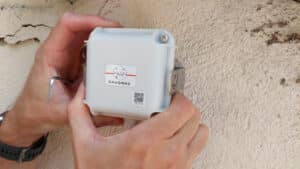

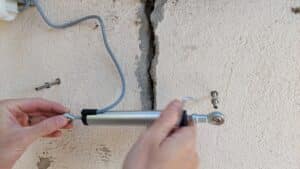

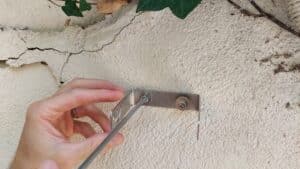

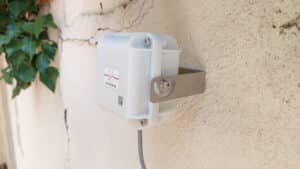

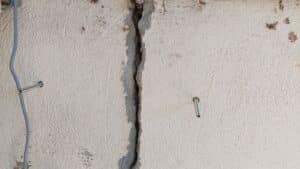

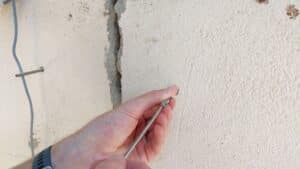

Fixation classique à plat

Pour fixer la jauge, il faut fixer le boîtier puis le capteur. La fixation se réalise simplement avec la visserie fournie. Toutes les opérations sont décrites, étape par étape dans la notice détaillée.

Fixation fissuromètre connecté R2Fixation fissuromètre connecté R2
Fixation fissuromètre connecté R2Fixation fissuromètre connecté R2
Fixation fissuromètre connecté R2Fixation fissuromètre connecté R2
Fixation fissuromètre connecté R2Fixation fissuromètre connecté R2
Fixation fissuromètre connecté R2Fixation fissuromètre connecté R2

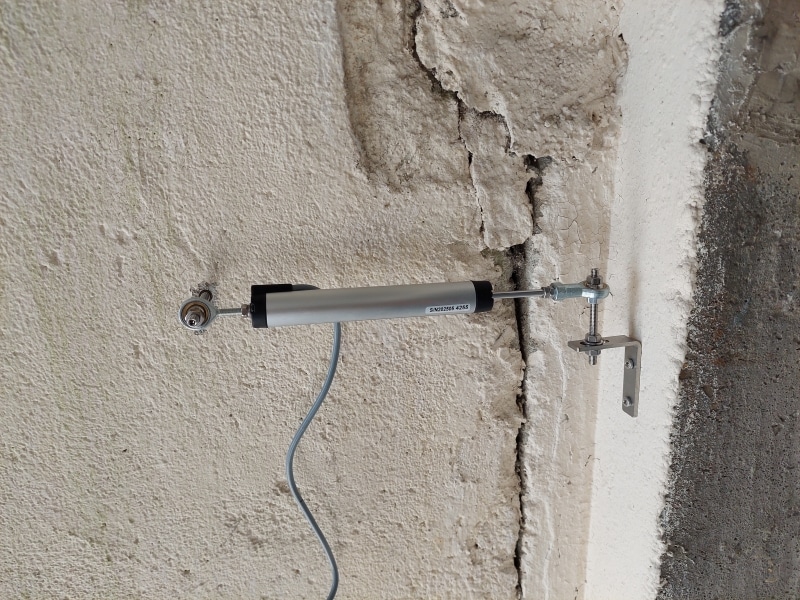

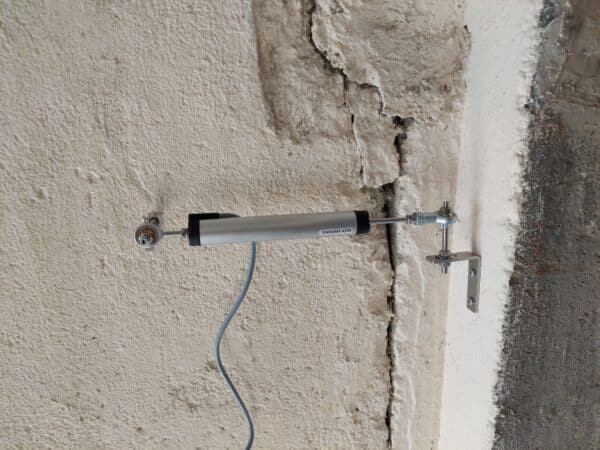

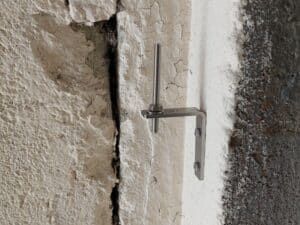

Fixation en angle ou suivi d’un cisaillement

Avec le kit de fixation R2, il est possible de réaliser une fixation en angle ou de suivre un mouvement de cisaillement.

Fixation en angle du fissuromètre connecté R2 avec le kit de fixationFixation en angle du fissuromètre connecté R2 avec le kit de fixation

Abonnement et couverture réseau

Le fissuromètre connecté bénéficie d’un abonnement multi-opérateur assurant une couverture optimale en France et dans toute l’Europe. Dès la mise sous tension, la jauge sélectionne automatiquement le réseau offrant la meilleure qualité de signal, garantissant ainsi une transmission fiable et continue des données, même dans les zones les plus isolées.

Elle utilise les protocoles LTE-M et NB-IoT, spécialement conçus pour les objets connectés industriels. Ces technologies, reposant sur les infrastructures 4G des opérateurs, offrent une excellente stabilité de connexion, une faible consommation énergétique et une grande portée, assurant le bon fonctionnement de la jauge sur le long terme, sans interruption de communication.

Pas de perte de données sans réseau : si la couverture est momentanément indisponible, les mesures continuent d’être enregistrées et sont transmises automatiquement dès le retour du réseau.

L’abonnement inclus avec le fissuromètre connecté est valable un an. À son expiration, l’accès aux données déjà enregistrées reste possible, mais les nouvelles mesures ne sont plus transmises tant que l’abonnement n’est pas renouvelé. Des notifications par e-mail sont envoyées automatiquement avant la date d’échéance afin d’en informer l’utilisateur.

Le renouvellement peut être effectué directement depuis l’application, soit par paiement sécurisé en carte bancaire, soit via un bon de commande généré à partir d’un devis automatique. Le tarif annuel de l’abonnement est de 49 € HT.

Questions fréquentes

Quelle différence entre la jauge R1 et la jauge R2 ?

Les deux jauges reposent sur le même principe de suivi connecté et sur la même application. Trois différences distinguent la R2 :

  • l’amplitude : la R1 est compacte et couvre 23 mm, la R2 dispose d’un capteur linéaire déporté et couvre environ 100 mm
  • le câble de 1 m entre le capteur et le boîtier, qui permet de déporter le boîtier par rapport à la fissure et offre plus de liberté d’implantation
  • une antenne plus grande dans le boîtier, qui améliore la captation réseau dans les configurations difficiles
La R2 permet-elle de suivre un mouvement de cisaillement ?

Oui, avec le kit de fixation R2, qui permet une pose en angle ou le suivi d’un mouvement de cisaillement.

La jauge peut-elle être posée en extérieur ?

Oui. Le boîtier est IP66 et le capteur IP65, pour une plage de fonctionnement de -30 °C à +70 °C.

La jauge fonctionne-t-elle en sous-sol ou en parking ?

Le module de communication LTE-M / NB-IoT multi-opérateur est conçu pour les objets connectés industriels et offre une bonne pénétration. Une transmission reste possible en cave, sous-sol ou parking, selon la configuration du site. Grâce à son antenne de plus grande dimension, la R2 capte mieux que la R1 dans les cas limites.

À quoi sert le mode Suivi+ ?

Il permet de resserrer temporairement la surveillance lors d’un événement particulier (travaux, choc, mouvement inhabituel), jusqu’à une mesure toutes les 2 minutes. Il s’active à distance depuis l’application, sans déplacement sur site, et le mode standard reprend automatiquement à la fin de la période.

Comment fonctionnent les alertes ?

Un seuil est défini dans l’application, à la hausse ou à la baisse, par rapport à la première mesure. À chaque dépassement de ce seuil, une notification est envoyée par e-mail.

L’application est-elle payante ?

Non. Elle est fournie avec l’ensemble de nos instruments, sans limite de durée et indépendamment de l’abonnement, qui ne concerne que la transmission des données.

Quel matériel faut-il prévoir pour la pose ?

La visserie est fournie pour supports pleins (chevilles laiton, perçage Ø8 mm) et creux (chevilles EPDM, perçage Ø13 mm). Restent à prévoir : une perceuse, la mèche correspondante et deux clés 6 pans (5 mm et 3 mm) pour l’ouverture du boîtier.

La pile est-elle remplaçable ?

Oui. L’autonomie est de 2 à 8 ans selon le paramétrage, et une alerte de fin de vie est envoyée pour anticiper le remplacement. La pile se change simplement en suivant la notice.

La jauge est-elle réutilisable ?

Oui, sur un autre site après archivage des données du suivi précédent.
