Vitromètre – Épaisseur de vitrage

Caractéristiques techniques

Ce qu’il faut savoir sur le fonctionnement du vitromètre manuel

Le principe du vitromètre manuel est simple et la solution est beaucoup plus économique qu’en version électronique.

Comment utiliser un vitromètre manuel ?

Très efficace, le vitromètre Saugnac manuel permet de mesurer avec une grande précision :

• l’épaisseur des vitrages simples ;
• l’épaisseur des vitrages collés ;
• l’épaisseur de la lame d’air des doubles vitrages isolants.

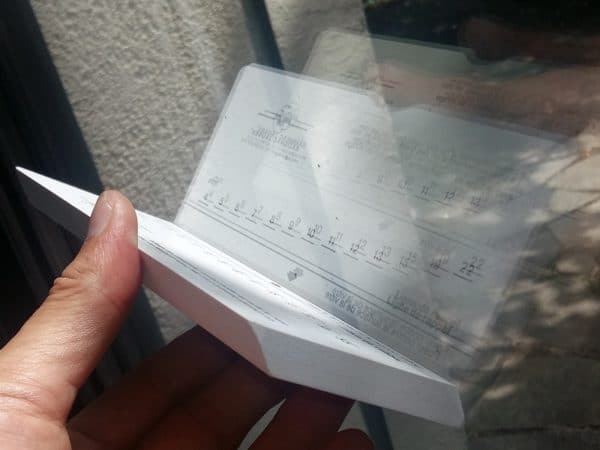

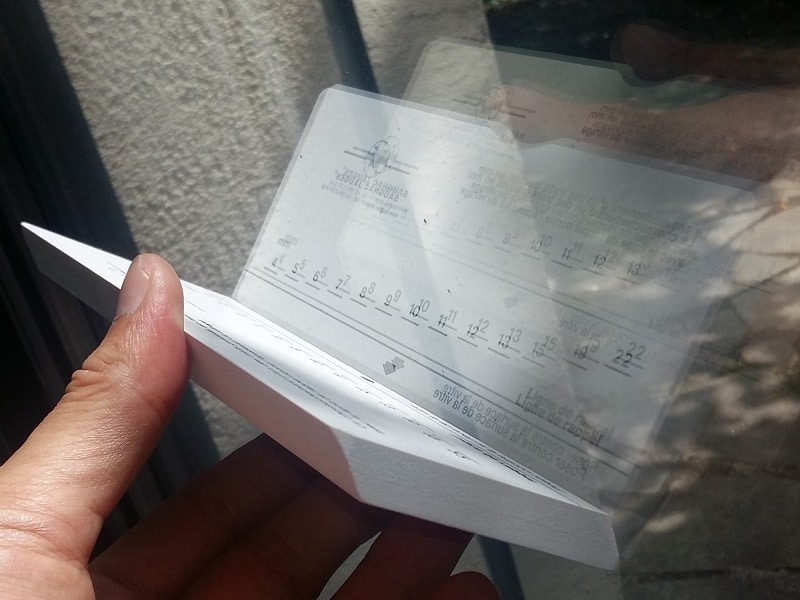

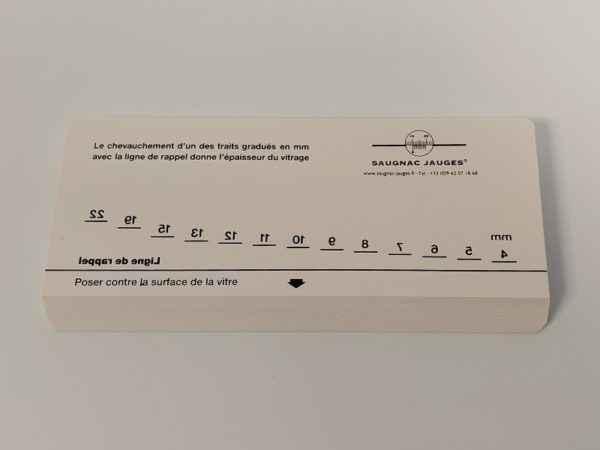

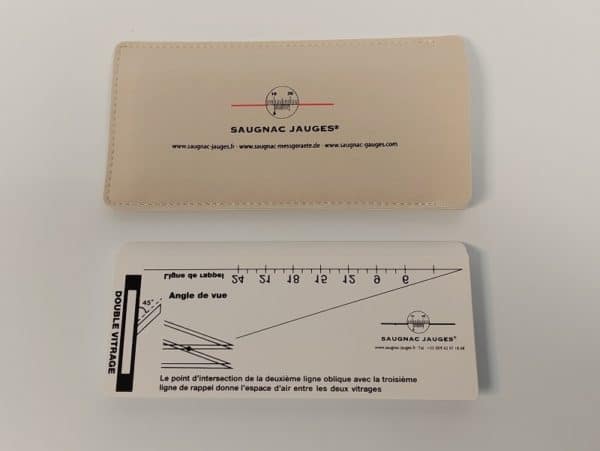

L’outil se présente sous la forme d’une réglette plastique, graduée double face. La face recto du vitromètre pro est utilisée pour mesurer l’épaisseur des vitrages simples et fonctionne aussi pour mesurer l’épaisseur des vitrages collés. Quant à la face verso indiquée « DOUBLE VITRAGE », elle permet de révéler l’épaisseur de la lame d’air du double vitrage.

Quel est le principe de fonctionnement du vitromètre Saugnac ?

Le fonctionnement du vitromètre manuel repose sur les principes optiques de réfraction et de réflexion de la lumière. Ce phénomène se produit lorsqu’un faisceau lumineux arrive au contact d’une surface. Ainsi la lecture se fait directement sur le reflet de la vitre.

Mode d’emploi du vitromètre pour mesurer l’épaisseur des vitrages simple et double

Voici comment utiliser un vitromètre selon les règles de l’art (positions, conditions de lecture…) pour la mesure d’épaisseur d’un vitrage simple et d’un vitrage double.

Comment utiliser un vitromètre manuel sur un simple vitrage ?

1. Positionner le vitromètre contre le vitrage

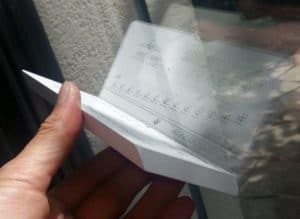

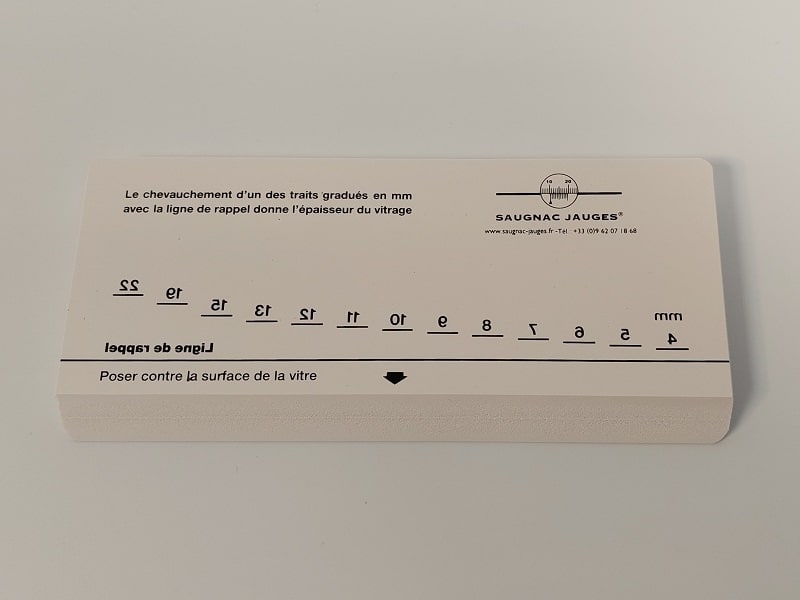

   Pour ce faire, la face « recto » est orientée vers le haut. Pour un positionnement optimal, le vitromètre doit être incliné à 45°.



2. Régler son propre plan de vue

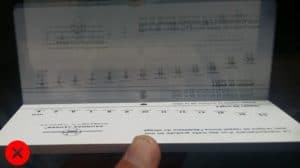

   Le plan de vue doit se trouver dans le prolongement du plan supérieur du vitromètre Saugnac. La position est bonne quand l’utilisateur ne voit pas le plan du vitromètre, mais uniquement sa tranche.

   Pour faciliter la lecture, ne pas lire sur un vitrage en plein soleil mais sur une partie à l’ombre.



3. Lire l’épaisseur du vitrage en mm

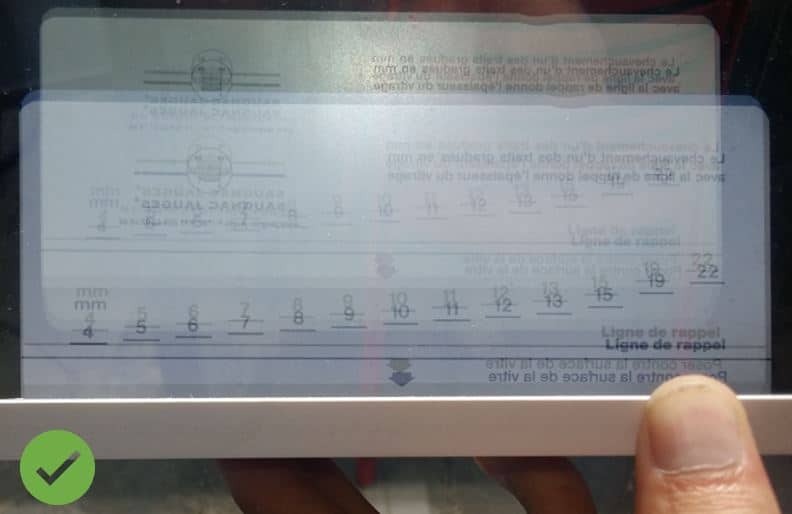

   La mesure de l’épaisseur du vitrage est prise en mm. La lecture se fait dans le reflet de la vitre, au droit de la superposition de l’un des traits gradués en mm, avec la deuxième ligne de rappel.



    : 1re ligne de rappel
    : 2e ligne de rappel

4. On lira donc 4 mm d’épaisseur pour l’épaisseur du vitrage dans l’exemple ci-dessus.

Comment mesurer l’épaisseur de la lame d’air d’un double vitrage ?

1. Positionner le vitromètre contre le vitrage

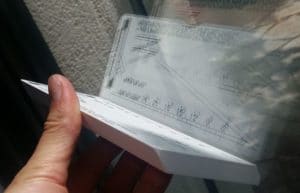

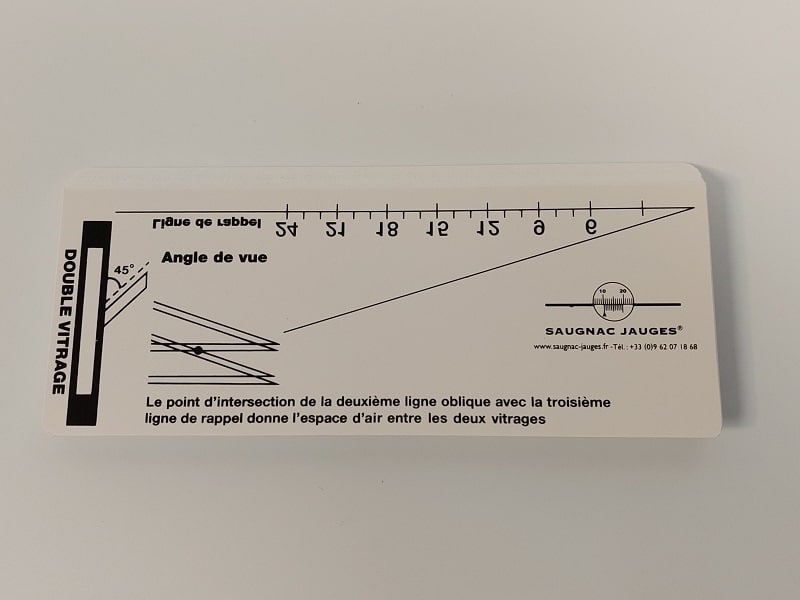

   Pour la mesure sur un double vitrage, le vitromètre manuel est positionné avec la face « verso » vers le haut. L’inclinaison est la même que pour le simple vitrage : 45°.



2. Régler son propre plan de vue

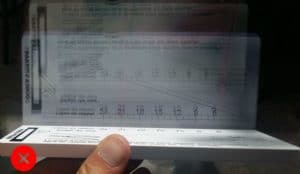

   Le réglage du plan de vue pour la mesure de la lame d’air du double vitrage se fait toujours dans le prolongement du plan supérieur du vitromètre.

   Un positionnement hasardeux entrainerait ici une erreur de lecture de l’ordre de plusieurs millimètres sur la mesure de la lame d’air. Nous vous recommandons de faire des essais sur un double vitrage dont vous connaissez l’épaisseur de la lame d’air. Cela vous permettra de prendre vos marques et d’être sûr que vous maitrisez bien le positionnement idéal du vitromètre manuel.



3. Lire l’épaisseur de la lame d’air

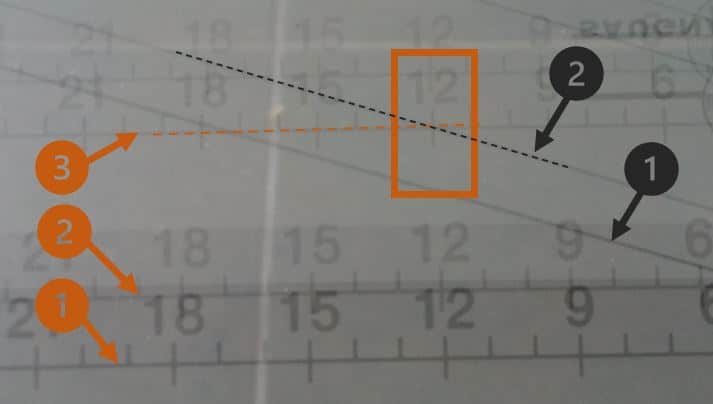

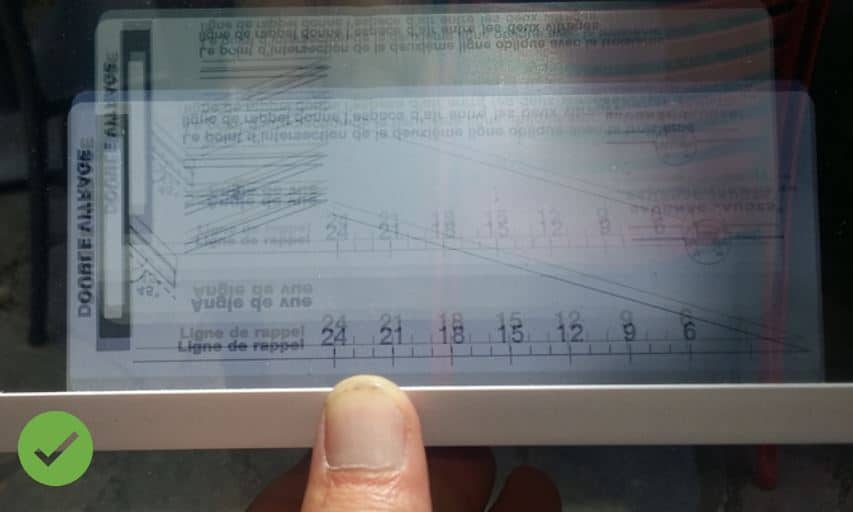

   La lecture de l’épaisseur de la lame d’air du double vitrage se fait dans le reflet de la vitre, à l’intersection de la 2e ligne oblique avec la 3e ligne de rappel.



    : 1re ligne de rappel
    : 2e ligne de rappel
    : 3e ligne de rappel
    : 1re ligne oblique
    : 2e ligne oblique

4. On lira donc 12 mm d’épaisseur pour la lame d’air du double vitrage dans l’exemple ci-dessus.

Comment mesurer l’épaisseur totale du double vitrage ?

Pour calculer l’épaisseur totale d’un double vitrage, il faut procéder en deux étapes. On utilisera tout d’abord la première face pour identifier l’épaisseur du vitrage (exemple : 4 mm), puis la 2e face pour identifier l’épaisseur de la lame d’air du double vitrage (exemple : 12 mm). Cela permet de connaitre l’épaisseur totale du double vitrage : 4/12/4.
