Fissuromètre augmenté – Mesure la largeur des fissures

Présentation du fissuromètre augmenté

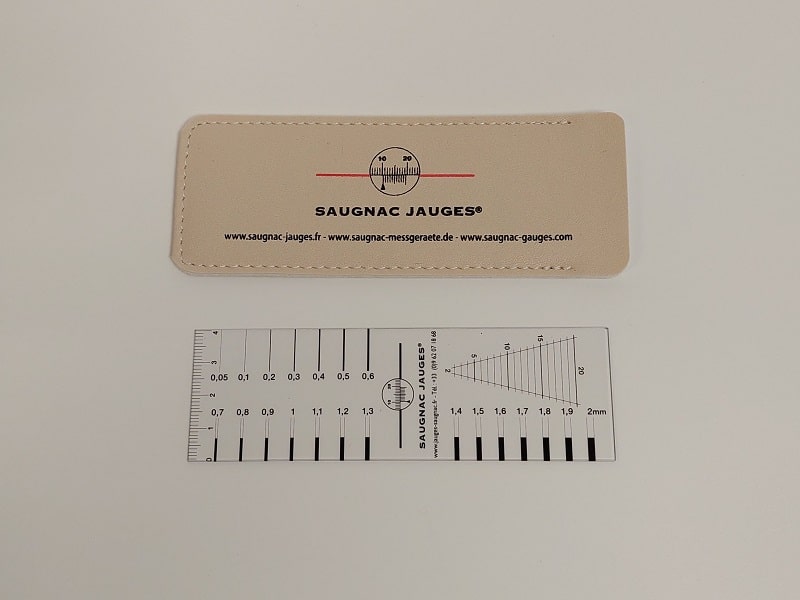

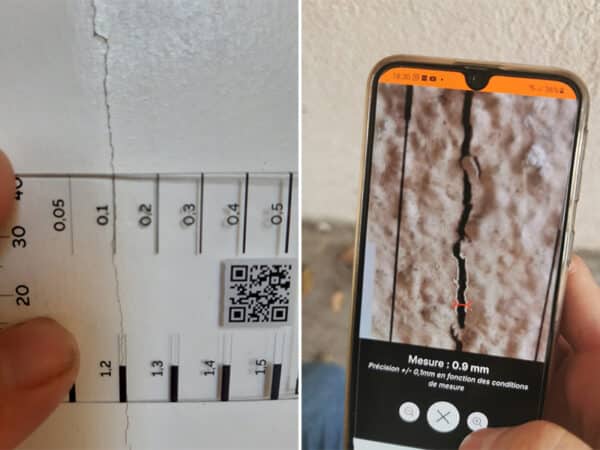

Le fissuromètre « augmenté » Saugnac est une règle fissuromètre transparente destinée à la mesure de la largeur d’une fissure sur un mur, une façade, une dalle ou un ouvrage en béton. Ce fissuromètre gradué permet de mesurer la largeur de deux façons :

• visuellement, avec les traits gradués, comme avec une carte de mesure de fissures classique ;
• automatiquement, avec l’application Saugnac et son procédé de traitement d’image en réalité augmentée.

Pour la lecture automatique, l’application utilise les graduations du fissuromètre comme référentiel : elle détecte les bords de la fissure et calcule sa largeur à l’endroit que vous avez sélectionné. La lecture dépend moins de l’appréciation visuelle de l’opérateur et le résultat peut être enregistré sous forme de photo annotée.

Le fissuromètre sert à qualifier une fissure à un instant donné. Pour savoir si elle évolue, il faut installer une jauge de suivi de part et d’autre de la fissure (voir ci-dessous).

Mesure ponctuelle ou suivi : ce qu’il faut savoir

Dans quelles situations l’utiliser ?

La mesure de la largeur est la première donnée relevée sur une fissure. Le fissuromètre augmenté est utilisé notamment pour :

• le constat initial lors d’une expertise : sinistre sécheresse lié au retrait-gonflement des argiles, dégât des eaux, désordre après travaux ;
• l’état des lieux avant travaux à proximité d’un bâtiment (constat préventif), pour documenter les fissures existantes avec une photo annotée ;
• le contrôle d’ouvrages en béton, pour comparer l’ouverture d’une fissure à une valeur spécifiée ;
• le diagnostic avant réparation, la technique de traitement d’une fissure dépendant de sa largeur ;
• le choix de la jauge de suivi à installer ensuite (voir la fiche quel type de jauge selon la fissure).

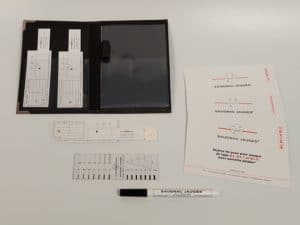

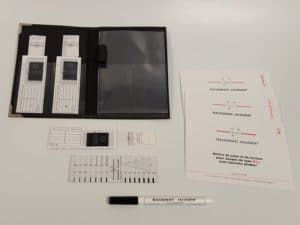

Pour les interventions sur site, le fissuromètre est également disponible dans la pochette de l’expert (avec 3 jauges G1) et la pochette Plus de l’expert (avec 3 jauges G1+).

Lecture visuelle : fissure de moins de 2 mm

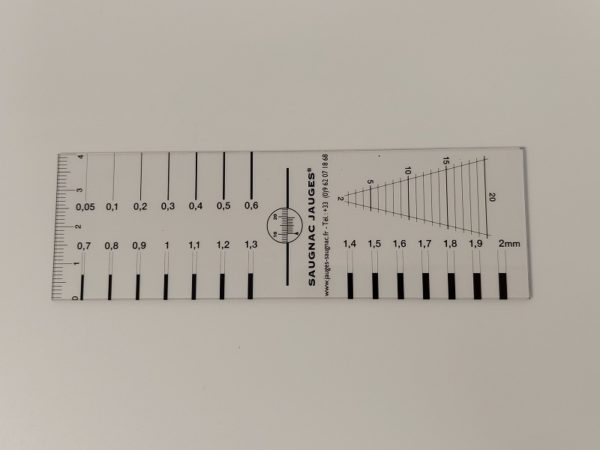

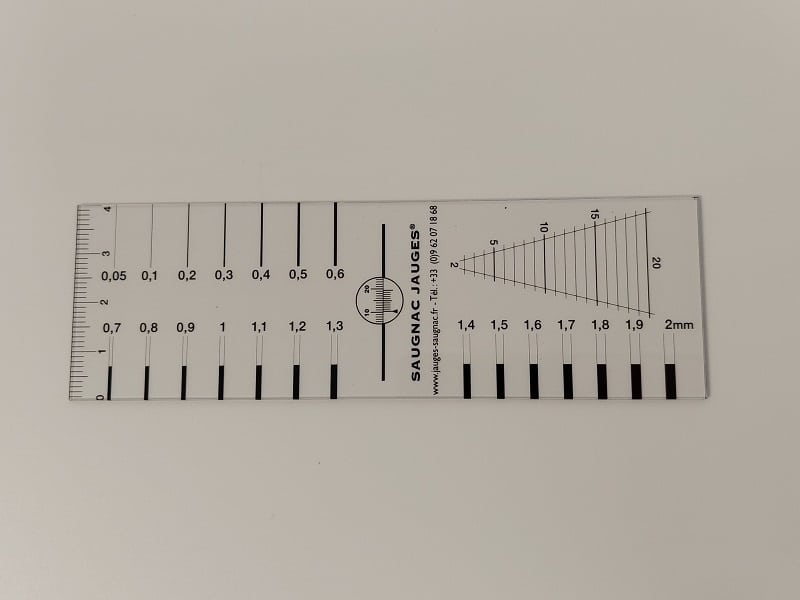

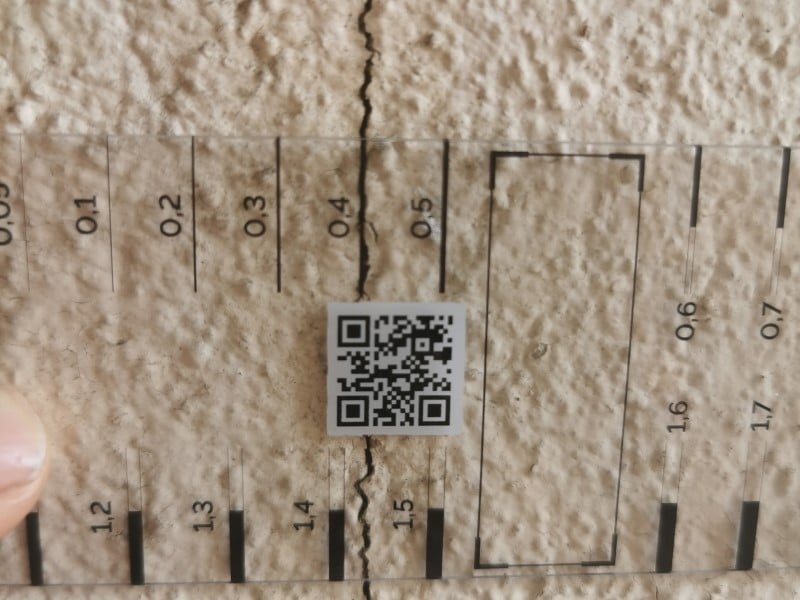

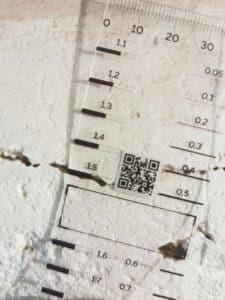

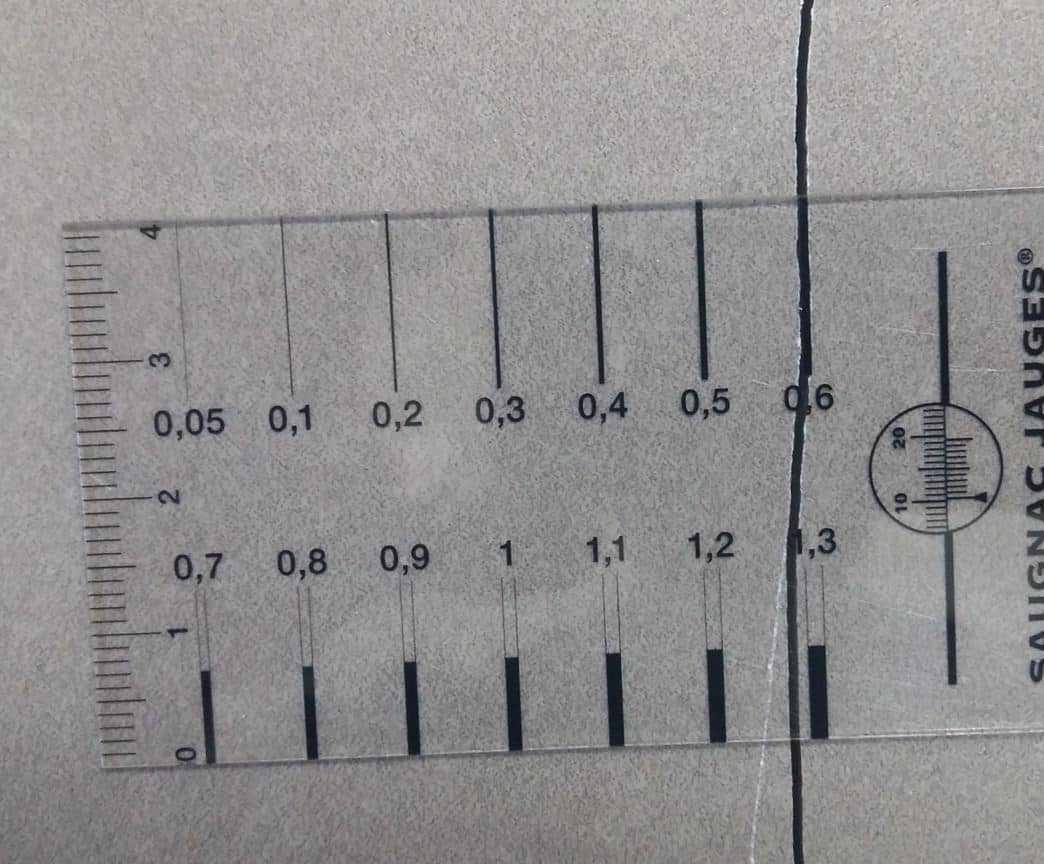

Le fissuromètre comporte 22 traits gradués de 0,05 mm à 2 mm. Appliquez-le sur la fissure et faites-le glisser jusqu’à ce que l’épaisseur d’un trait gradué corresponde exactement à la largeur de la fissure. La valeur correspondant à ce trait donne la largeur.

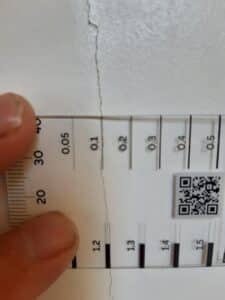

Dans les exemples ci-dessus, il faut lire respectivement : 0,1 mm ; 0,4 mm et 1,5 mm.

Lecture visuelle : fissure de plus de 2 mm

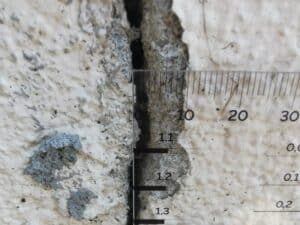

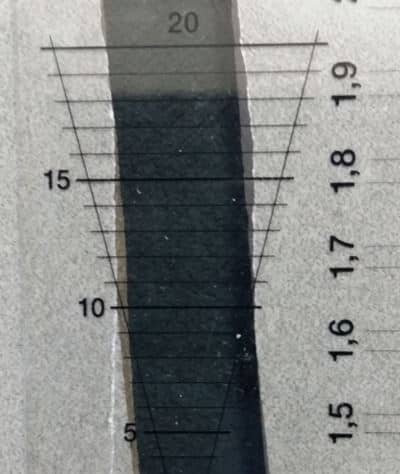

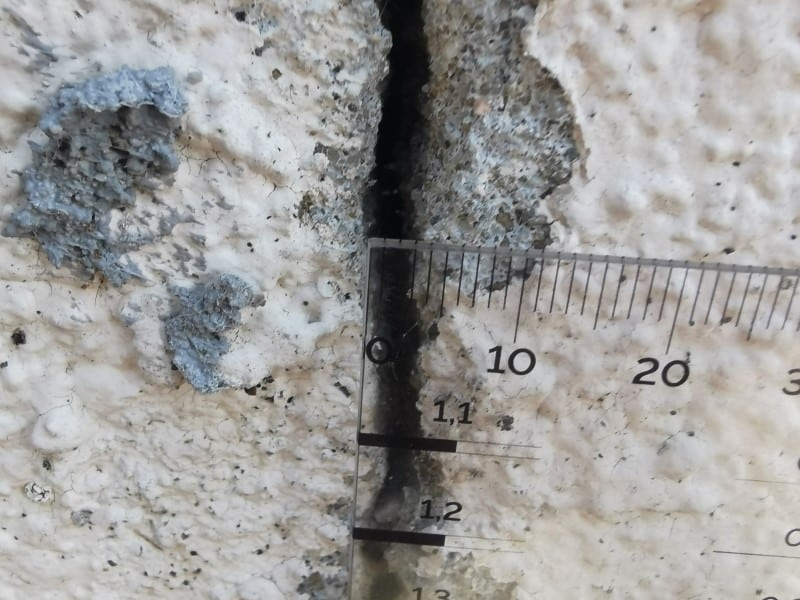

Au-delà de 2 mm, positionnez la règle graduée perpendiculairement à la fissure et lisez directement sa largeur au millimètre, jusqu’à 40 mm.

Dans l’exemple ci-contre, il faut lire 3 mm.

Pour une fissure située dans un angle rentrant ou pour mesurer un espace entre deux éléments, la jauge triangulaire en inox, qui s’insère dans l’ouverture, est un complément pratique.

Lecture en réalité augmentée avec l’application Saugnac

Accès à l’application et positionnement du fissuromètre

La fonction de lecture en réalité augmentée est accessible sans installation depuis le site https://saugnac.app, en cliquant sur « Mesurer à l’aide du fissuromètre », ou directement en scannant le QR code présent sur le fissuromètre. Vous pouvez aussi, si vous le préférez, installer l’application Saugnac sur votre téléphone.

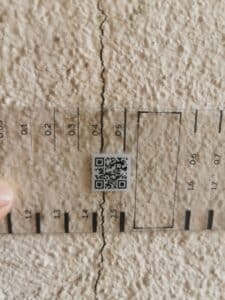

Positionnez ensuite le fissuromètre de manière à ce que la partie de la fissure à mesurer soit visible dans son cadre de lecture. Pour que l’analyse fonctionne, doivent être visibles : le QR code, les 4 traits gradués au-dessus et en dessous du cadre, ainsi que les deux traits à droite.

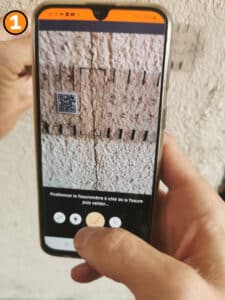

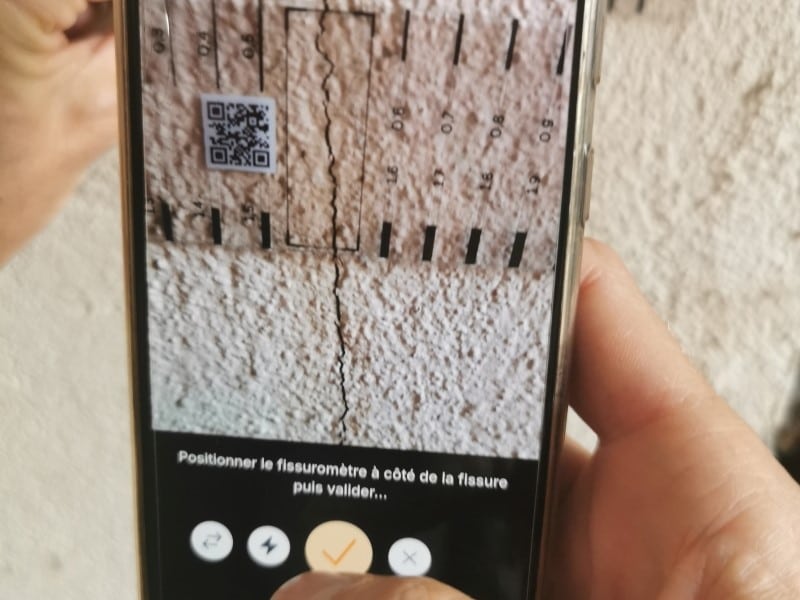

1. Lancement de l’analyse

   Une fois le fissuromètre positionné, lancez l’analyse en appuyant sur le bouton.

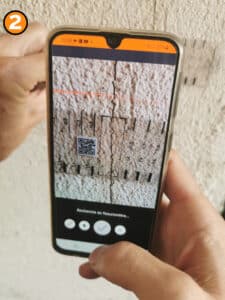

2. Détection du fissuromètre

   L’application analyse l’image pour détecter le fissuromètre. En cas de difficulté de détection :

   • changez de caméra avec le bouton  : l’application est conçue pour les caméras standards, or certains téléphones utilisent par défaut la caméra grand angle ;
   • avancez ou reculez légèrement le téléphone.

   L’analyse nécessite un téléphone récent, doté d’une caméra de bonne qualité et d’un processeur suffisamment puissant.

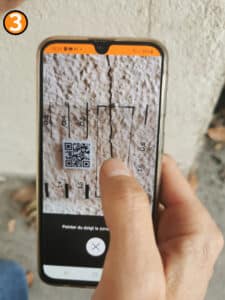

3. Sélection de la zone à mesurer

   Une fois le fissuromètre détecté, touchez sur l’écran la zone de la fissure à mesurer.

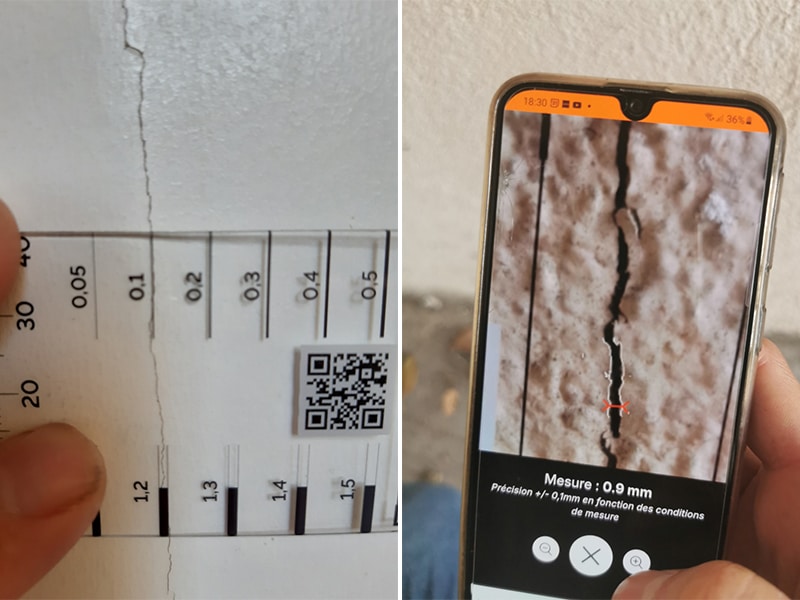

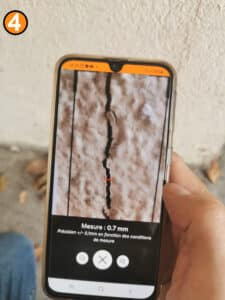

4. Calcul et affichage du résultat

   L’application calcule et affiche la largeur de la fissure. Le bouton de zoom agrandit l’image pour contrôler la modélisation des bords et repérer d’éventuelles erreurs de détection. Vous pouvez toucher une autre zone pour mesurer la largeur à un autre endroit du cadre de mesure.

   La lecture automatique est une aide à l’estimation : selon la qualité de l’appareil photo, son positionnement et l’éclairage, la valeur fournie peut varier de ± 0,1 mm.

5. Enregistrement de la photo

   La photo, avec les bords détectés et la largeur calculée, peut être enregistrée dans le téléphone. Elle n’est pas conservée dans l’application : pensez à la classer avec votre dossier (voir mesure ponctuelle ou suivi).
