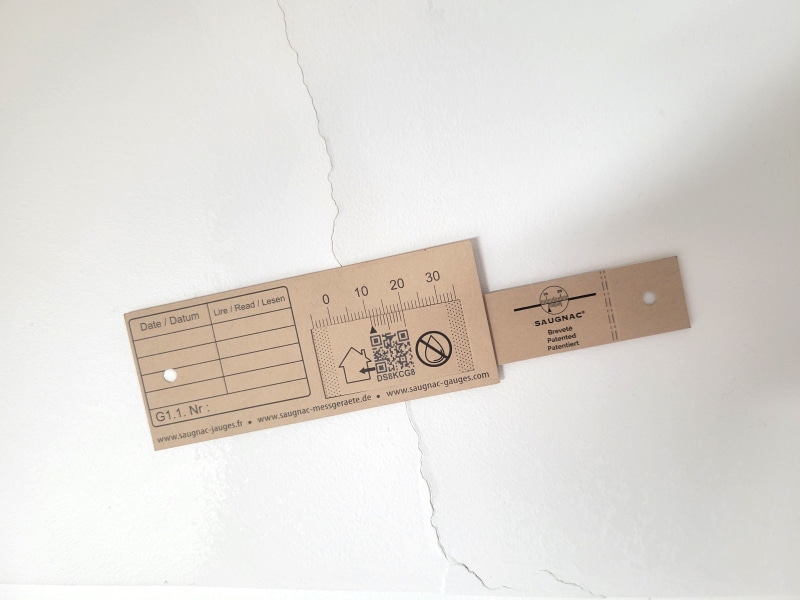

Jauge G1.1

81,90 HT par boîte de 10 jauges

  • Pour fissure à lèvres parallèles en intérieur uniquement
  • Lecture de la fissure avec une résolution de 0,1 mm
    Plus simple à lire : la jauge G1+
  • Lecture automatique et suivi des mesures avec l’application gratuite
  • Fixation simple avec adhésifs fournis ou possibilité de fixation mécanique
  • Possibilité de fixation en angle avec la barrette pliable fournie

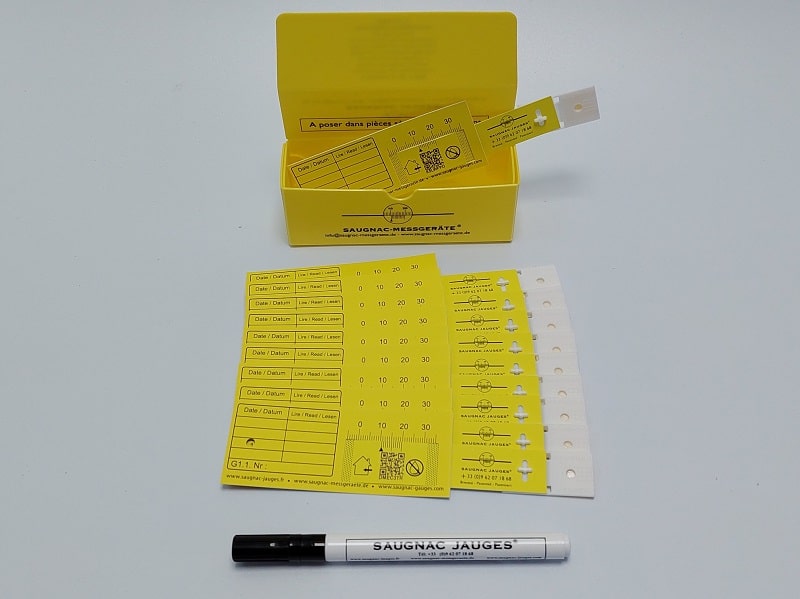

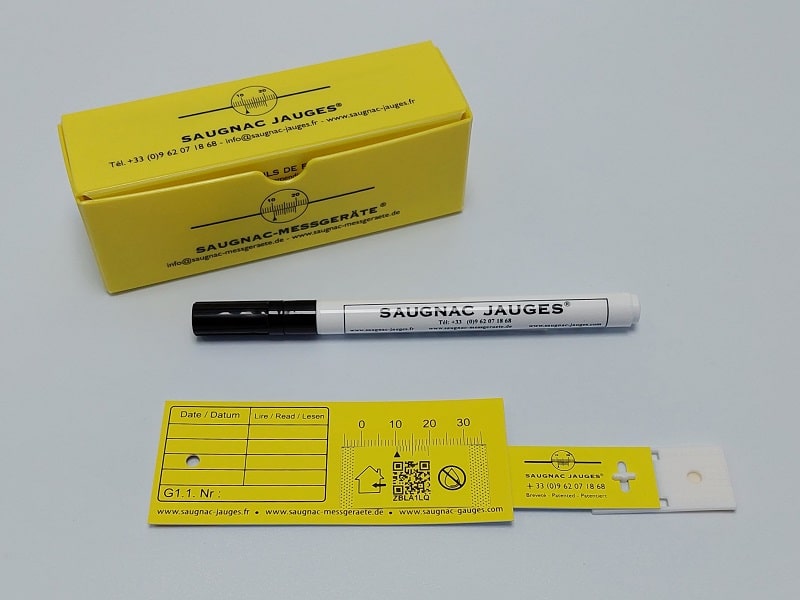

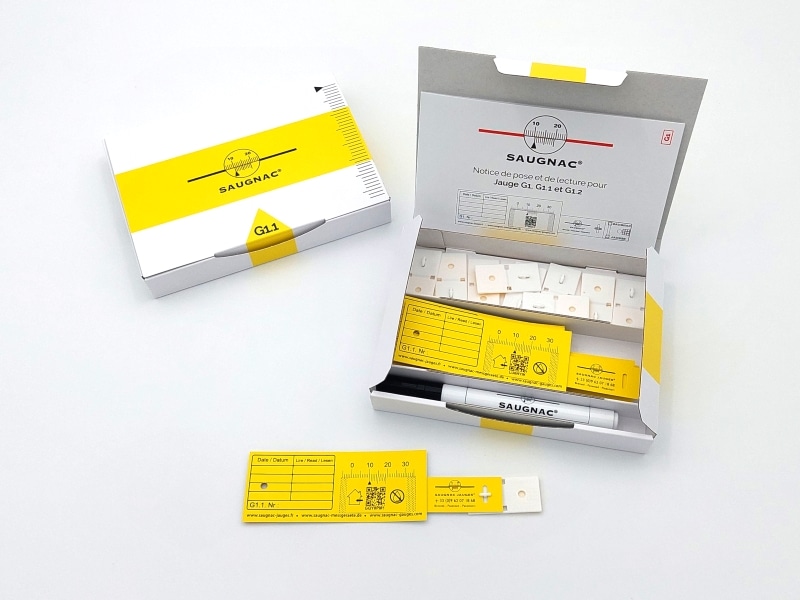

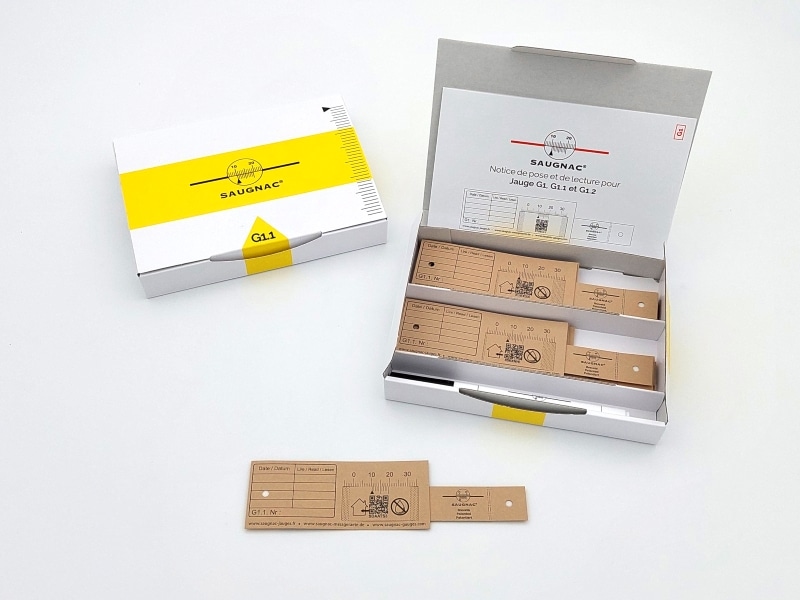

  • Livré par boîte de 10 jauges avec 1 stylo et une notice d’utilisation

Fabriquée en France

Caractéristiques techniques

  • Résolution
    0,1 mm
  • Type de suivi
    Suivi évolution sur 1 axe
  • Type de fissure
    Fissure verticale, horizontale et dans les angles avec la barrette pliable
  • Utilisation
    Intérieur uniquement
  • Fixation
    Collage avec les auto-adhésifs fournis ou fixation mécanique par chevilles à frapper (vendues séparément)
  • Conditions de pose avec auto-adhésif
    Température de pose : entre 15°C et 25°C (5°C admissible*). Collage efficace de 0°C à +90°C
    *réchauffer les autocollants quelques secondes dans les mains
  • Dimensions
    160 mm avec la barrette pliable x 40 mm x 3 mm
  • Amplitude maximum
    environ 20 mm (variation possible entre la mesure maximum et minimum)
  • Poids
    5,8 g
  • Matière
    PVC sans stabilisant UV
  • Coefficient de dilatation linéaire
    7.10-5 m/m/°C

Principes de fonctionnement de la jauge G1.1

La jauge G1.1 fait partie de la famille de jauges Saugnac de type G1. Tous ces produits reposent sur le même principe en termes de fixation, de conditions de lecture et de suivi via l’application Saugnac. La particularité de la Jauge G1.1 est qu’elle a été spécialement et exclusivement conçue pour mesurer les fissures des murs intérieurs.

Quand utiliser la jauge G1.1 ?

La jauge G1.1 peut être utilisée pour la mesure et le suivi d’une :

  • fissure horizontale sur mur intérieur ;
  • fissure verticale sur mur intérieur ;
  • fissure sur mur intérieur près d’un angle…

Toute fissure dans une maison en intérieur ou dans n’importe quel autre type de bâtiment peut être mesurée très facilement avec la jauge G1.1.

Fixation de la jauge G1.1 pour une fissure de mur intérieur

Pour fixer la jauge G1.1 sur la fissure d’un mur intérieur, il suffit de suivre les indications qui s’appliquent à la famille des jauges G1. Vous retrouverez sur la fiche produit de la jauge G1 toutes les informations détaillées dans le chapitre principe de fixation. L’’approche est la même pour la fissure horizontale d’un mur intérieur et pour la fissure verticale d’un mur intérieur.

Pour l’essentiel, la fixation est assurée par des adhésifs fournis ou par fixation mécanique grâce aux 2 trous de Ø4 mm. La jauge est livrée avec une barrette pliable insérée dans un trou oblong pratiqué dans le bras mobile. Ce système breveté présente 2 avantages : une pose en angle aisée et l’absorption de mouvements parasites qui peuvent mettre la jauge en contrainte.

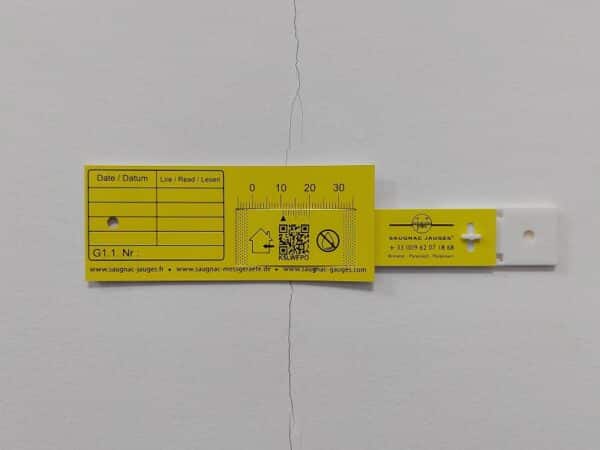

Mesure d’une fissure sur un mur intérieur avec la jauge G1.1

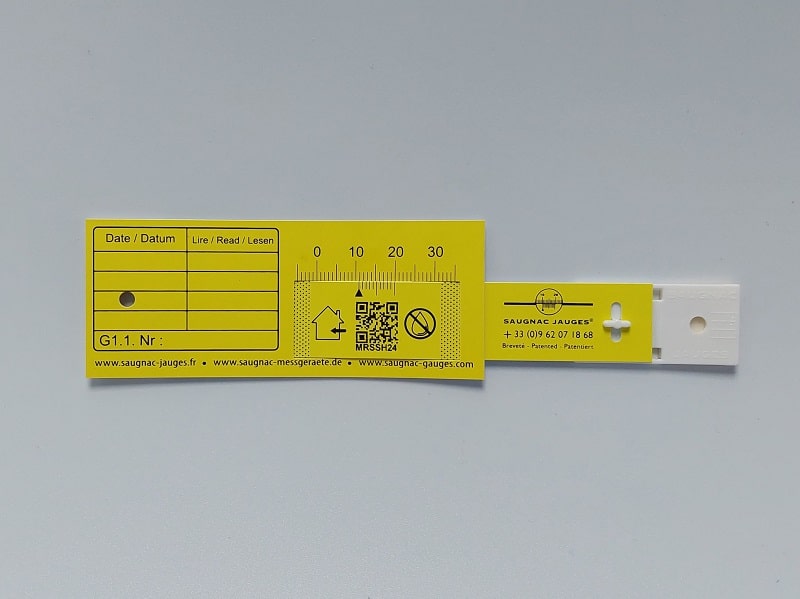

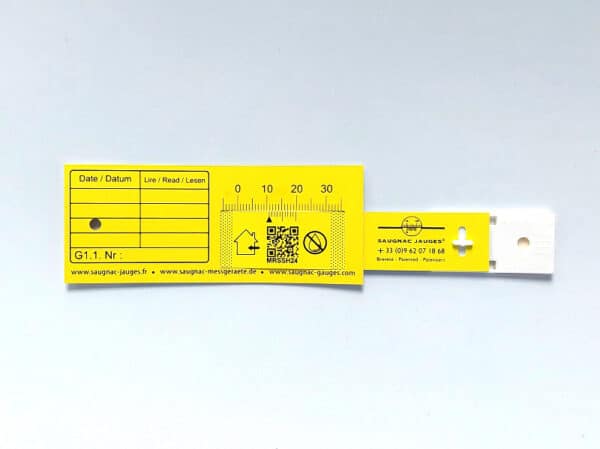

La mesure d’une fissure sur un mur intérieur se fait au moyen d’un vernier au 1/10ème de mm. Vous retrouverez davantage d’explication sur le principe de lecture dans la fiche produit de la jauge G1. La jauge G1.1 vous permet aussi de réaliser une lecture automatique avec l’application Saugnac fournie gratuitement avec les jauges Saugnac.

Chaque jauge est identifiée de façon unique avec un identifiant et un QR code.

L’application gratuite est disponible pour réaliser le suivi et la lecture automatique sur https://saugnac.app. Retrouvez toutes les explications sur le fonctionnement de l’application. Si vous ne souhaitez pas utiliser une application, un fichier de suivi est aussi mis à votre disposition pour réaliser le suivi des mesures de vos chantiers.
