Jauge G5mini – Inclinomètre

Caractéristiques techniques

Présentation de la jauge G5mini

La jauge G5mini est un inclinomètre destiné à mesurer l’évolution d’une inclinaison ou d’un basculement. Cette jauge se base sur les mêmes principes que la G5 classique, mais avec une taille réduite de moitié qui induit toutefois une résolution deux fois inférieure : 0,06 degré vs 0,03 degré pour l’ inclinomètre G5.

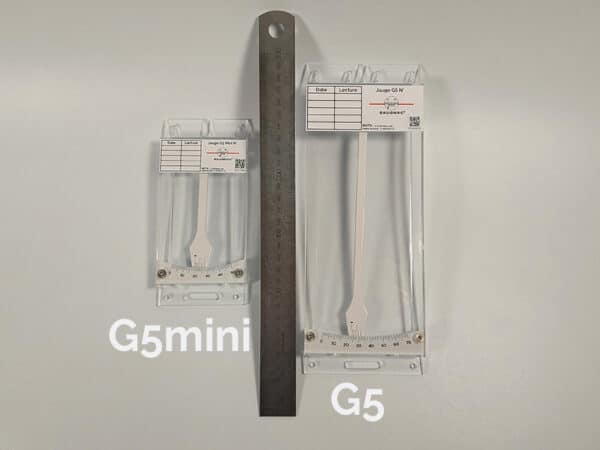

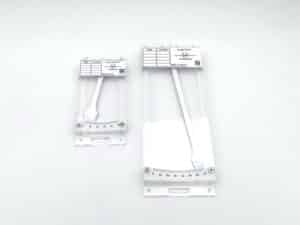

Dimensions G5mini : 170 mm x 70 mm x 18 mm
Dimensions G5 : 270 mm x 100 mm x 20 mm

La jauge G5mini est transparente pour être discrète. Elle est fournie dans sa valise de protection avec un niveau à bulle. Une vis bloque l’aiguille pour protéger le dispositif pendant le transport. La lecture se fait au moyen d’un vernier au 1/10ème de mm.

Fixation de l’inclinomètre G5mini

Deux modes de fixation sont possibles pour la jauge G5mini :

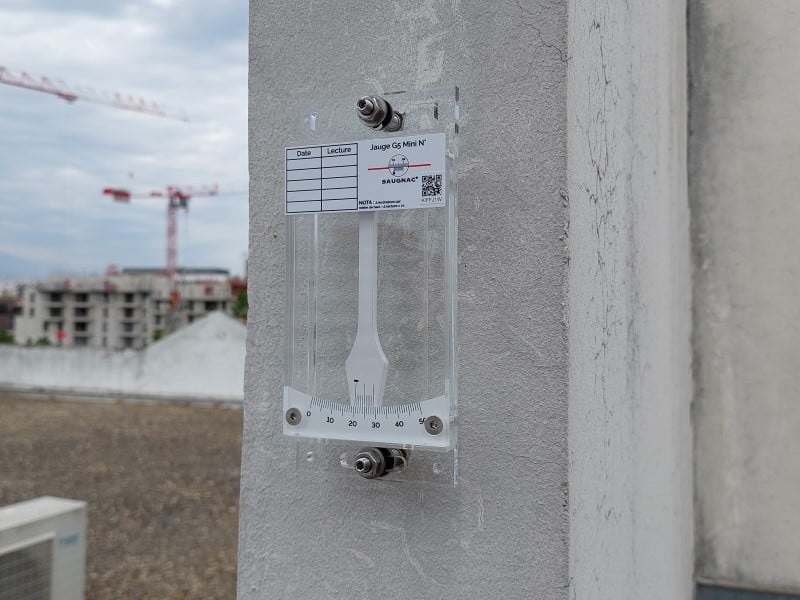

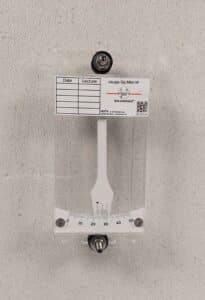

1. Fixation mécanique sur le support à l’aide de la visserie fournie au travers de 2 trous oblongs.

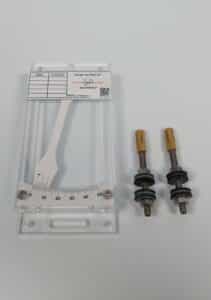

Ces trous oblongs (6 X 25 mm), dont les axes principaux sont perpendiculaires, sont situés dans l’axe vertical de la jauge, en partie haute et en partie basse. La visserie est composée d’une vis sans tête avec une cheville en laiton, de 2 écrous et de 2 rondelles néopan.

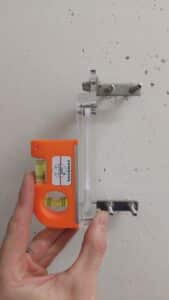

Ce mode de fixation permet d’ajuster l’inclinaison de la jauge avec le niveau à bulle fourni. Il permet aussi d’éviter le contact avec le support dans le cas où celui est dégradé / humide et donc d’assurer la pérennité de la jauge.

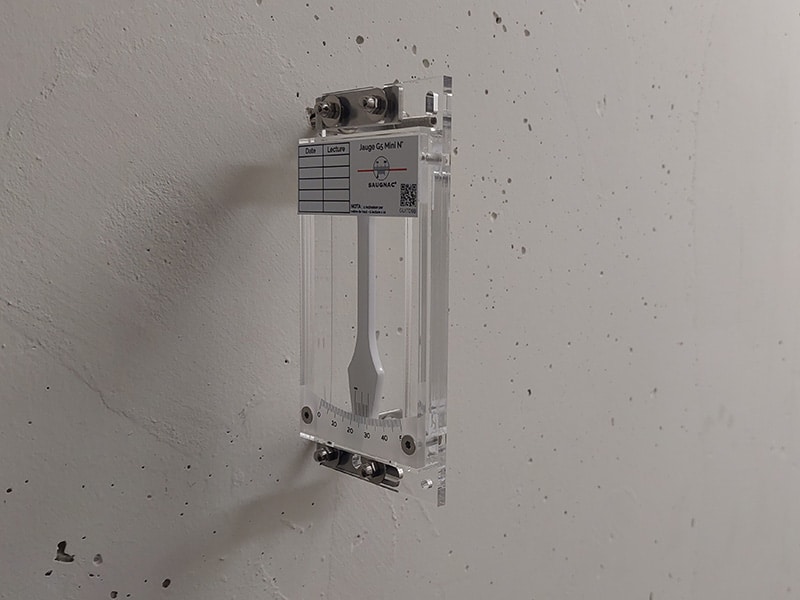

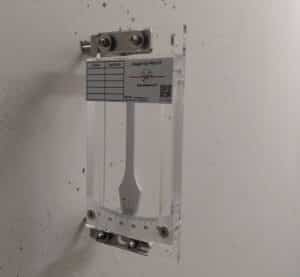

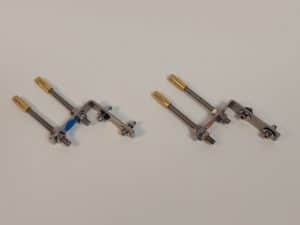

2. Fixation mécanique perpendiculairement au support avec 2 équerres (vendues séparément) : par exemple pour mesurer l’évolution du basculement d’un mur de soutènement dans le cas où la jauge G5mini ne peut pas être fixée sur la « tranche » du mur.

Lecture de l’inclinomètre G5mini

Se positionner parfaitement en face de l’aiguille, les yeux à hauteur du cadran pour éviter tout parallaxe. Pour s’assurer que vous êtes parfaitement en face, il ne doit pas être possible de voir les cotés de l’aiguille.

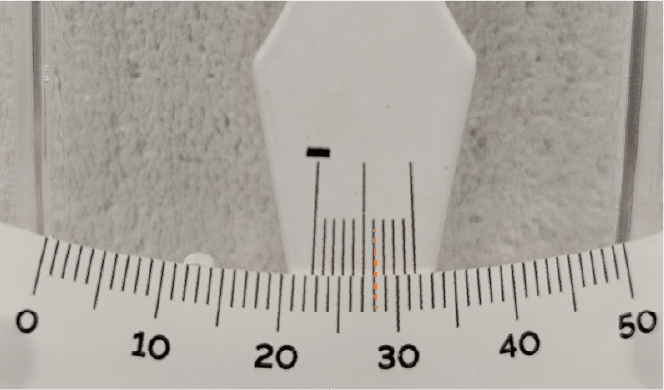

Lire suivant le principe du vernier :

• La division inférieure est graduée en mm de 0 à 50 mm : c’est l’échelle de mesure.
• La division supérieure sur l’aiguille balancier avec le T est mobile : c’est le vernier au 1/10ème de mm (10 divisions du vernier correspondent à 9 mm de l’échelle de mesure)

a) Lecture des mm :
Le repère T du vernier se situe entre deux graduations de l’échelle de mesure. Exemple : entre 22 et 23. Le nombre de mm correspond à la graduation située à gauche du repère T du vernier : 22 mm dans l’exemple.

b) Lecture de la décimale :
Rechercher un trait du vernier qui coïncide avec un trait de l’échelle de mesure. Dans l’exemple, la graduation 6 du vernier coïncide avec la graduation 28 de l’échelle de mesure. C’est à dire que la lecture de la décimale est 0,6 mm.

On lira donc 22,6 mm sur la photo de l’exemple

La différence, entre les deux lectures consécutives, MULTIPLIÉE par 10 indique la variation en mm, par mètre de haut.
Ainsi, variation de l’inclinaison ou du basculement au sommet = Valeur absolue (M2 – M1) x 10 x H

Exemple :

Longueur du balcon = 1,5 m

– Mesure 1 = 22,1 mm réalisée le 21/02
– Mesure 2 = 21,9 mm réalisée le 03/05
– Evolution du basculement du balcon à son extrémité = (22,1 – 21,9) x 10 x 1,5 = 3 mm

Télécharger l’application Saugnac.app pour suivre vos mesures

La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur PC ou sur smartphone depuis https://saugnac.app. Elle permet :
– d’identifier chaque jauge G5mini et ses mesures avec son QR code unique
– d’enregistrer les mesures dans votre espace
– de calculer l’évolution de l’inclinaison
– de récupérer la température et le taux d’humidité grâce à la géolocalisation
– de collaborer à plusieurs sur une même jauge
– de gérer des seuils d’alerte
– de classer les jauges par lieu et les localiser sur une carte
– de télécharger les données au format Excel
– d’afficher automatiquement des graphiques
– de partager les données avec d’autres personnes sans compte
– d’accéder à l’application depuis votre PC ou smartphone
– d’ajouter des mesures sans connexion en mode hors ligne
