Surveillance des fissures en temps réel : quand et comment activer une surveillance renforcée des mesures ?
Lors de travaux, en cas de mouvement inhabituel ou face à un désordre dont l’évolution reste incertaine, il faut pouvoir augmenter temporairement la fréquence des mesures.
Cette surveillance renforcée permet de suivre au plus près l’évolution d’une fissure, d’une inclinaison ou d’un basculement, grâce à des instruments de mesure connectés qui garantissent des relevés précis et réguliers, consultables à distance.
Le suivi rapproché : observer le comportement réel d’un ouvrage
Le rythme de mesure doit toujours être adapté au comportement observé. Lorsque l’incertitude augmente ou qu’un risque d’évolution est identifié, un suivi rapproché prend le relais afin de disposer d’une information plus dense et exploitable.
Lire l’évolution et relier les événements
Un suivi rapproché aide à détecter un changement de rythme et à distinguer une variation passagère d’une évolution durable. Il devient alors plus facile de faire le lien entre un événement — travaux, variation des conditions extérieures, sollicitation particulière — et ses effets sur la structure.
Pour une fissure, le suivi révèle une ouverture qui s’accélère ; pour une inclinaison ou un basculement, il met en lumière un mouvement qui se poursuit, se stabilise ou s’interrompt.
Interpréter les variations liées à l’environnement
Cette approche est également utile pour interpréter des phénomènes cycliques. Les fissures et les déformations évoluent souvent en fonction de paramètres environnementaux comme la température ou l’humidité du sol. Une fréquence de mesure plus élevée donne une meilleure lecture de ces variations et évite des interprétations erronées.
Dans quels cas renforcer la fréquence des mesures ?
Le suivi rapproché est généralement mis en place lorsque le comportement de la structure peut évoluer rapidement.
En phase de chantier
Terrassements, reprises en sous-œuvre, modifications de charges, interventions sur la structure ou travaux sur un bâtiment mitoyen peuvent entraîner déplacements, déformations ou ouvertures de fissures. Le suivi doit ici être réalisé pendant l’action, afin de relier directement les opérations aux effets observés.
Dans le cadre d’un monitoring de chantier ou d’une démolition voisine, une mesure toutes les 30 minutes sur une période d’un mois est une configuration couramment retenue.
En présence d’un désordre évolutif
Une fissure, un déplacement ou une inclinaison peuvent évoluer progressivement ou présenter des phases d’accélération. L’augmentation de la fréquence des mesures permet de distinguer une évolution continue d’une variation ponctuelle et d’identifier un éventuel changement de comportement.
Lors d’un événement ponctuel
Un choc, une sollicitation exceptionnelle ou un mouvement localisé peuvent modifier le comportement de l’ouvrage. Un suivi rapproché permet alors de documenter l’évolution du phénomène dans les heures ou les jours qui suivent.
Mode Suivi+ : une surveillance renforcée intégrée aux jauges Saugnac
Une fréquence de mesure adaptée aux phases sensibles
Le mode Suivi+ permet de réaliser des mesures toutes les 2 à 30 minutes, selon le paramétrage choisi.
Plusieurs fréquences de mesure sont disponibles :
- toutes les 2 minutes
- toutes les 5 minutes
- toutes les 10 minutes
- toutes les 20 minutes
- toutes les 30 minutes
Cette plage de réglage rend possible l’adaptation de la densité des mesures à la situation observée.
Une transmission régulière des données
En mode Suivi+, la fréquence d’envoi des données est elle aussi configurable, pour rapprocher la consultation à distance de l’instant de mesure :
- toutes les heures
- toutes les 2 heures
- toutes les 3 heures
- toutes les 4 heures

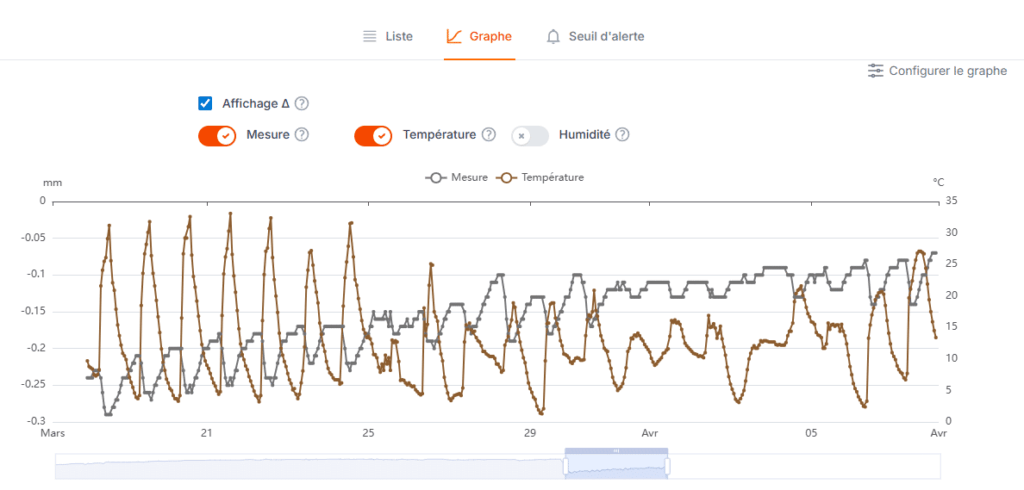

Les mesures restent accessibles depuis l’application, sur PC ou smartphone.
Un mode temporaire et maîtrisé
Le mode Suivi+ est conçu pour un usage ponctuel, avec une durée limitée selon le paramétrage choisi.
La durée maximale dépend de la fréquence de mesure. À titre indicatif :
- 2 minutes : jusqu’à 4 jours
- 5 minutes : jusqu’à 10 jours
- 10 minutes : jusqu’à 20 jours
- 20 minutes : jusqu’à 40 jours
- 30 minutes : jusqu’à 60 jours
À l’issue de cette période, la jauge revient automatiquement à son mode standard afin de préserver l’autonomie et la quantité de données échangées.
Le mode Suivi+ peut être réactivé plusieurs fois, dans la limite de 12 000 mesures.
À noter : le mode Suivi+ s’inscrit dans une logique de suivi et d’observation, et non dans une logique d’alerte instantanée. Ces jauges Saugnac sont des instruments de mesure connectés. Elles facilitent la collecte et la consultation des données, mais ne sont pas conçues pour une transmission en temps réel ni pour répondre aux exigences d’un système d’alarme.
Suivi rapproché : application aux fissures et aux inclinaisons
Le mode Suivi+ s’applique à différents types de mesures, selon le désordre observé et le paramètre suivi.
Suivi de fissures avec la jauge R2
La jauge R2 suit l’évolution de l’ouverture d’une fissure, y compris pour de fortes amplitudes (jusqu’à 100 mm), avec une résolution de 0,01 mm. Équipée d’un capteur linéaire déporté, elle convient aux structures présentant des variations significatives.
Le suivi rapproché rend plus lisibles les phases d’ouverture ou de fermeture et facilite l’identification d’une accélération ou d’un lien avec une sollicitation. Ses capteurs de température et d’humidité permettent de relier les variations observées aux conditions environnementales et d’affiner l’interprétation.
Suivi d’inclinaison avec la jauge R5
La jauge R5 suit l’évolution d’une inclinaison ou d’un basculement sur deux axes, avec une résolution de 0,005°. Elle observe un mouvement d’inclinaison, de basculement ou de rotation d’un élément de structure.
Avec un suivi rapproché, les intervenants détectent un changement de comportement ou suivent l’évolution d’un mouvement pendant une phase sensible. Comme pour la R2, les mesures sont consultables à distance, sans intervention sur site.
Questions fréquentes
À quelle fréquence faut-il mesurer une fissure ?
Il n’y a pas de règle absolue : la fréquence de relevé doit être adaptée au risque et au comportement de l’ouvrage. Face à un désordre qui s’accélère ou pendant des travaux, elle doit être augmentée. Le mode Suivi+ permet alors de descendre jusqu’à une mesure toutes les 2 minutes.
Quelle différence entre un suivi standard et un suivi rapproché ?
Le suivi standard, disponible sur toutes nos jauges connectées, permet de réaliser des mesures jusqu’à une par heure, avec un envoi des données toutes les 12 heures. Le suivi rapproché (mode Suivi+) densifie temporairement les mesures et les transmissions pour observer finement une phase sensible.
Le mode Suivi+ correspond-il à une surveillance en temps réel ?
Il s’en approche : le « temps réel » dépend du couple fréquence de mesure / fréquence d’envoi. Le Suivi+ resserre ces deux paramètres, mais reste un outil d’observation, pas un système d’alarme à transmission instantanée.
Le mode Suivi+ réduit-il l’autonomie de la jauge ?
Oui : des mesures et des envois plus fréquents consomment davantage. C’est pourquoi le mode est temporaire et plafonné (durée maximale selon la fréquence, et limite de 12 000 mesures). La jauge revient ensuite à son mode standard pour préserver l’autonomie.
L’essentiel
Le suivi rapproché permet d’observer plus précisément l’évolution d’un phénomène, en complément d’un suivi périodique classique. Les jauges connectées Saugnac R2 et R5 répondent à ce besoin avec un mode Suivi+ activable à distance, qui rapproche les mesures et leur transmission au plus près de l’instant.
