923,00€ HT avec 1 an d'abonnement inclus
Caractéristiques techniques
|
Présentation de l’extensomètre connecté R20La jauge R20 est un extensomètre électronique connecté, spécialement conçu pour mesurer à distance l’écartement / rapprochement de deux points éloignés de plusieurs mètres, avec une résolution de 0,01 mm. A quoi sert un extensomètre connecté ?L’extensomètre connecté reprend les principes physiques de l’extensomètre mécanique (aussi appelé convergencemètre) en ajoutant les avantages d’un capteur connecté : l’ensemble des relevés est réalisé automatiquement. Par ailleurs en plus du capteur linéaire, un capteur de température et un capteur d’humidité ambiante permet de réaliser un diagnostic complet et d’identifier la corrélation éventuelle avec les conditions climatiques. Extensomètre connecté R20 : principe et avantagesBasée sur le fissuromètre connecté R1, cette jauge extensométrique connectée en reprend les principales caractéristiques techniques et fonctionnelles :
Un abonnement d’un an est inclus avec la jauge R20, débutant à la première initialisation. Celui-ci peut être prolongé directement via l’application ou à l’aide d’un bon de commande. Pour plus d’informations sur le fonctionnement de la jauge R1, vous pouvez consulter la fiche produit de la jauge R1. Le câble Invar avec un coefficient de dilatation très faible est coupé sur mesure selon le contexte de pose et peut être ajusté de ±15 cm sur site. Grâce à la transmission des données via l’application, la jauge R20 peut être installée en hauteur pour rester hors de portée, ou à une hauteur plus accessible pour faciliter la maintenance si nécessaire.
|

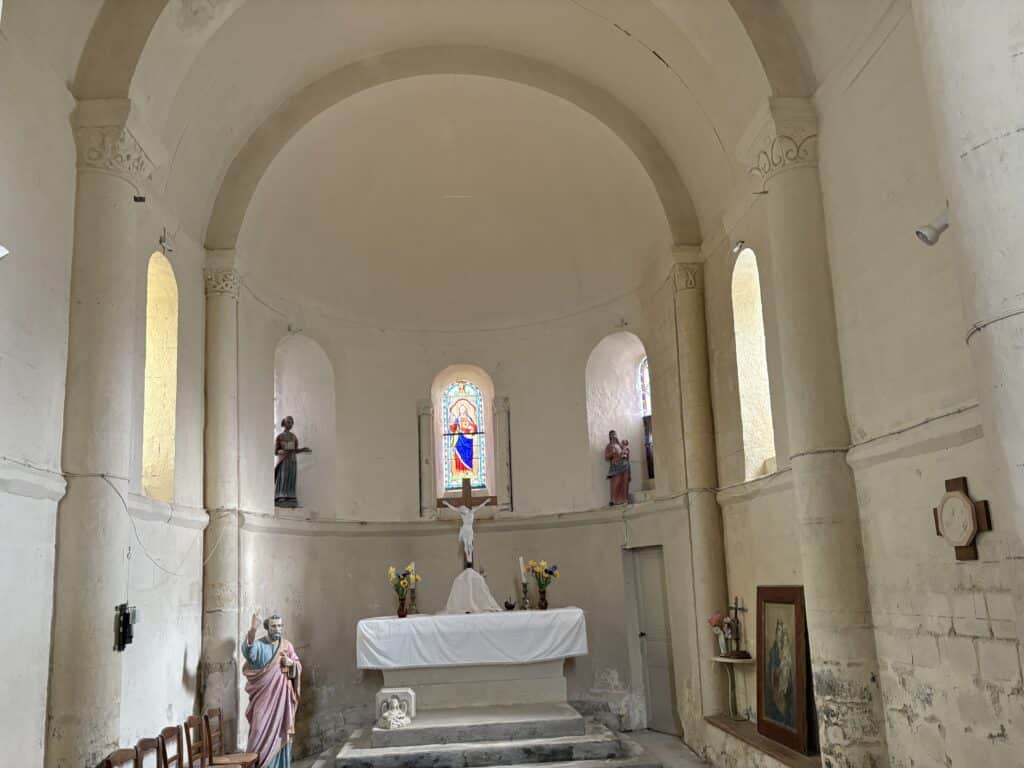

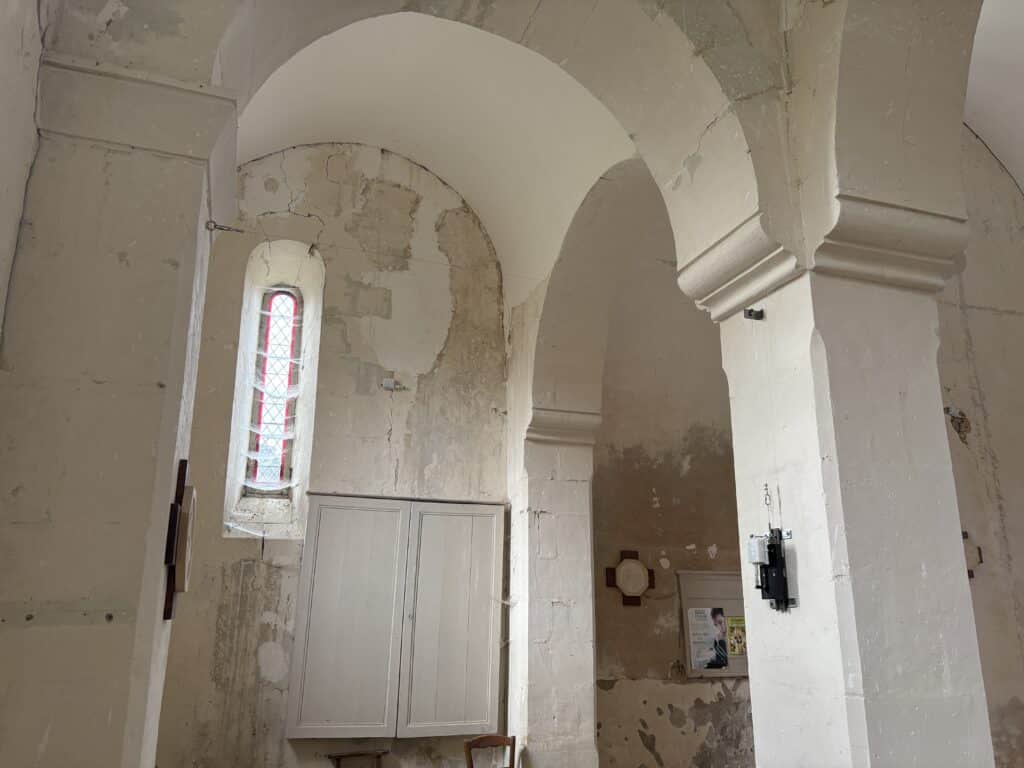

Suivi à distance de l’écartement de 2 points

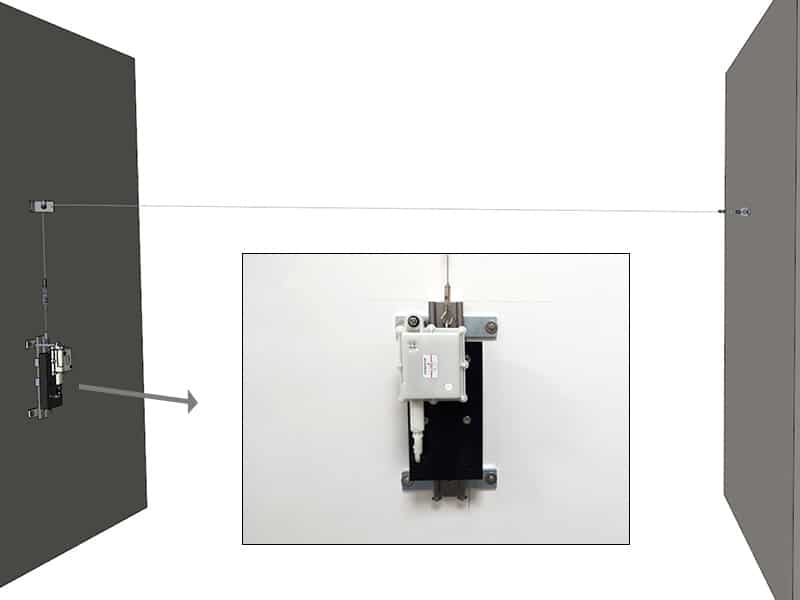

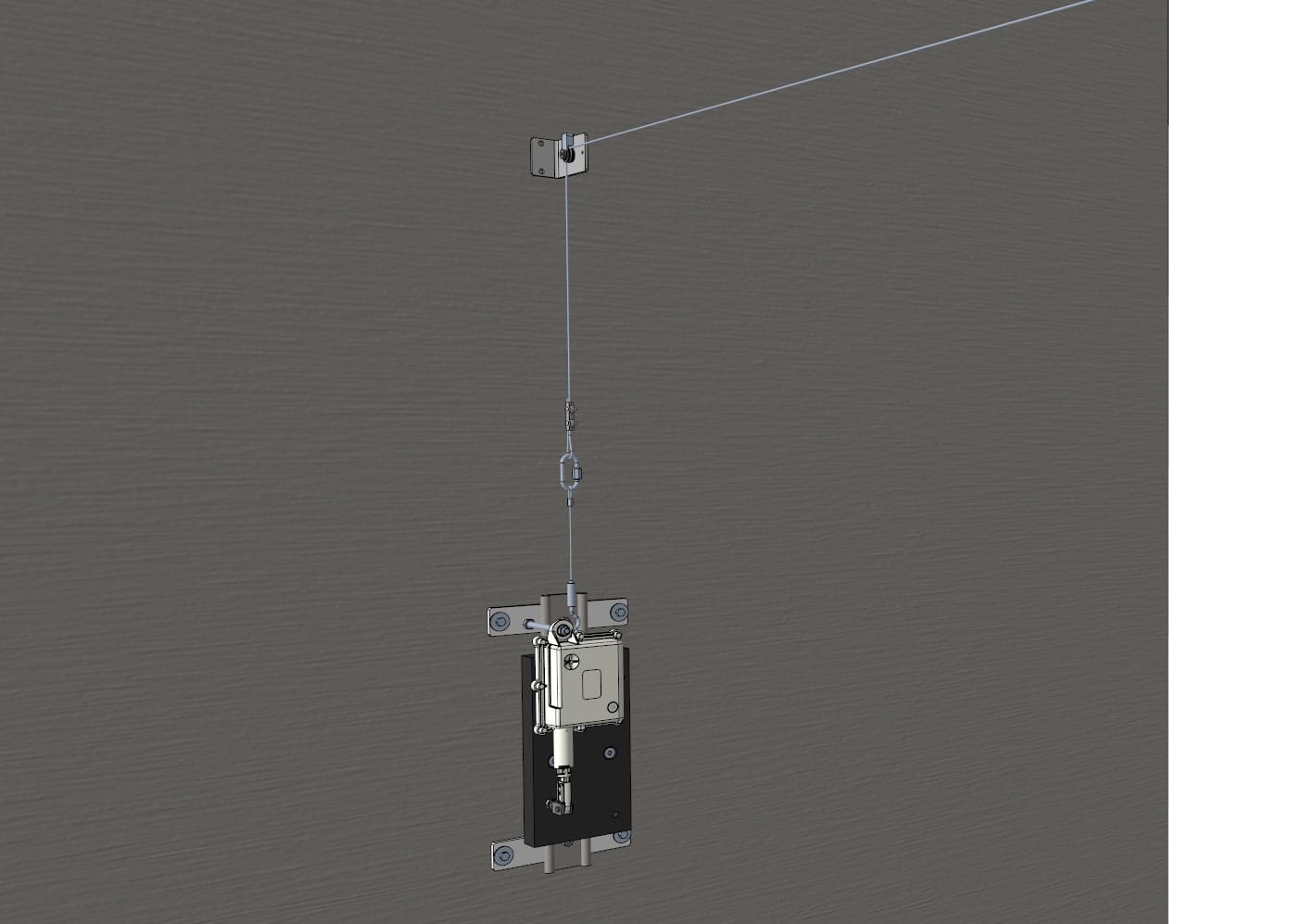

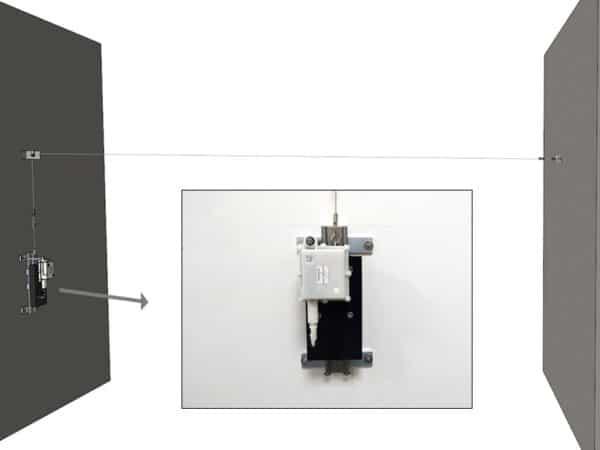

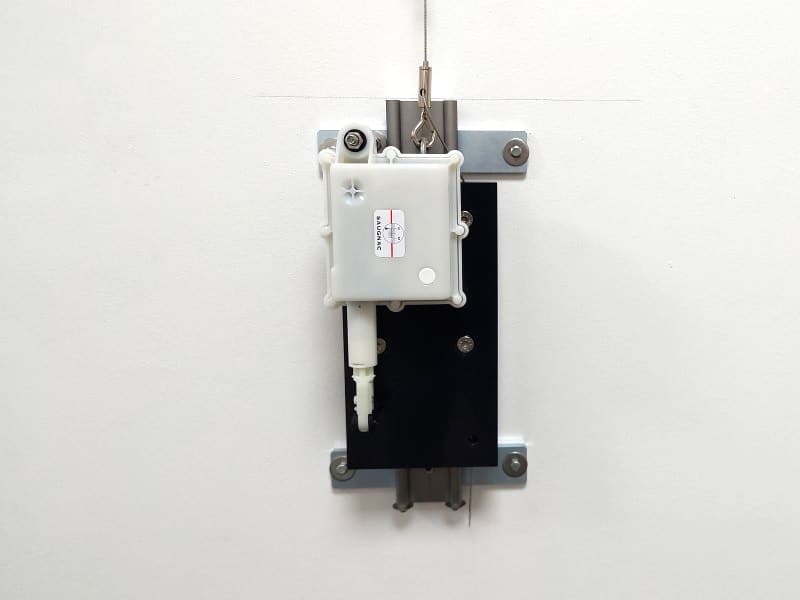

L’extensomètre connecté R20 utilise les mêmes principes de fonctionnement que la jauge G20 pour mesurer l’évolution de l’écartement entre deux points, A et B, séparés par une distance D (en mètres). Le point (A) est un anneau avec fixation. Le point (B) est un roulement à billes fixé sur une équerre qui renvoie le fil invar verticalement à la station. Un câble invar (1) est fixé d’une part au point (A) et d’autre part au contrepoids de la station (2). Entre ses deux extrémités, le fil invar roule sur la poulie à roulement à billes (B), fixée au mur à la verticale de la station. Le système de contrepoids garantit une tension constante du système, ce qui permet d’assurer que la jauge mesure uniquement l’écartement des points (A) et (B). Le choix du câble Invar est crucial pour assurer une précision optimale des mesures. Grâce à son très faible coefficient de dilatation thermique, ce matériau minimise les effets des variations de température, qui pourraient altérer la fiabilité des données. Cela en fait un élément clé pour des mesures stables et précises, même dans des environnements soumis à des fluctuations climatiques. La jauge peut être fixée à hauteur d’homme. Un boitier (3) en option permet de sécuriser la jauge si nécessaire. |

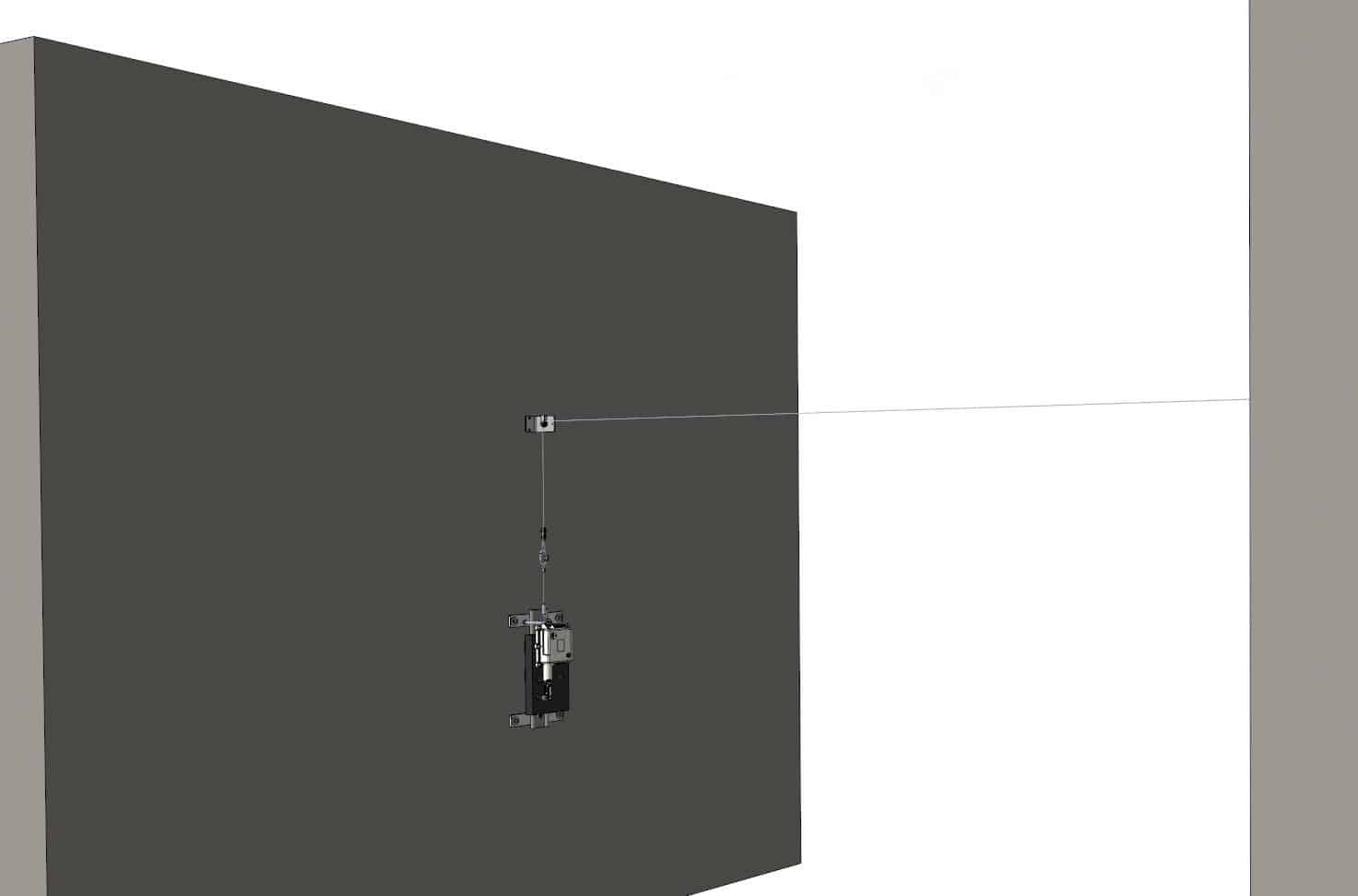

Suivi à distance de l’écartement de 2 points dans le même plan
Par exemple, il permet de surveiller l’écartement de deux points sur un mur, même s’ils sont séparés de plusieurs mètres. Dans cette configuration, un kit de visserie spécifique en option est fourni pour garantir une installation adaptée sur un même plan.
|

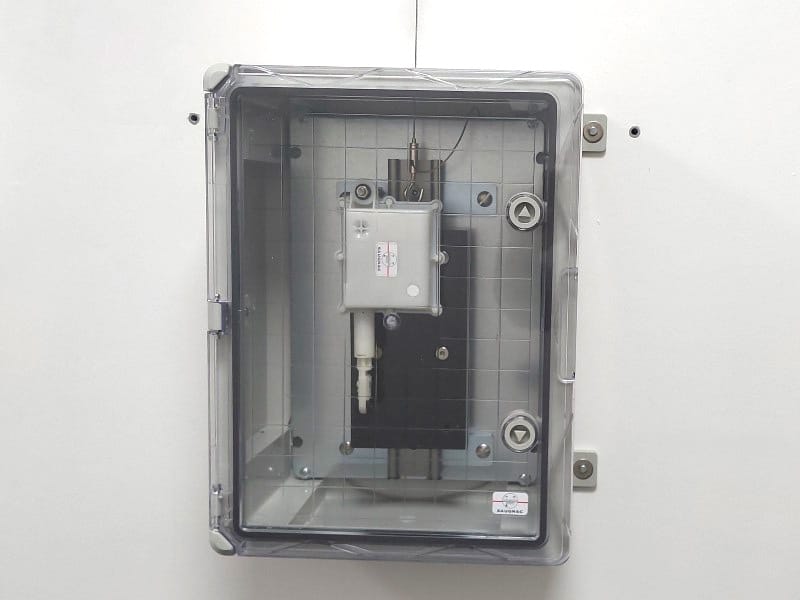

Boitier de protection
Une clé est fournie pour sécuriser la fermeture du boitier.
|
Suivi des mesures avec l’application SaugnacToutes les données collectées par les 3 capteurs sont accessibles sur l’application Saugnac https://saugnac.app/ depuis un PC ou smartphone. L’application est fournie avec la jauge R20 et reste accessible même si l’abonnement pour envoyer les données de la jauge a expiré. Cette application très simple d’utilisation permet notamment :
Le principe de fonctionnement reste le même que pour la jauge R1. |
Pour obtenir un devis ou nous poser des questions sur le produit, n’hésitez pas à nous contacter :
