Comment mesurer une fissure dans un angle avec une jauge Saugnac ?
La question de la mesure d’une fissure en angle revient régulièrement, car la pose d’un témoin sur une arête n’est pas tout à fait identique à une pose à plat.
Nos produits classiques de suivi sur 1 axe – jauge G1, jauge E1 et jauge R1 – sont tous prévus pour être fixés dans un angle. Cette fiche détaille les principes communs et les particularités de chaque instrument, ainsi que les recommandations pour fiabiliser la mesure.
Pourquoi une pose spécifique pour les fissures en angle ?
Une jauge de suivi de fissure mesure l’écartement le long d’un axe. Lorsque la fissure se situe sur une arête entre deux plans, les deux faces de l’ouvrage ne sont plus dans le même plan : il faut donc que la jauge épouse cet angle pour relier un point de mesure sur chaque face. La pose en angle permet de fixer un point d’ancrage de part et d’autre de l’arête, dans la continuité de chaque paroi.
Les cas typiques de fissure en angle
Angle rentrant : jonction intérieure entre deux murs (coin de pièce), entre un mur et un plafond ou un plancher.
Angle sortant : arête extérieure d’un mur, d’un poteau, d’un tableau de fenêtre ou de porte.
Raccord entre deux structures : liaison entre une extension et un bâtiment existant, entre deux corps de bâtiment.

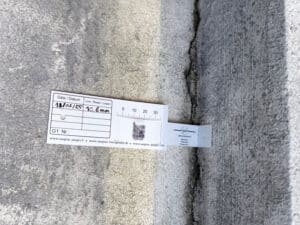

Mesurer une fissure en angle avec la jauge G1
La façon de réaliser ce pliage diffère selon l’âge de la jauge.
Modèles à partir de mi-2025 : pliage direct au rainage
Depuis mi-2025, la tirette intègre un rainage : une simple ligne de pliage moulée dans la pièce. On replie la tirette à l’angle voulu à cet endroit, puis on fixe la jauge comme à plat (adhésifs, colle epoxy ou chevilles). Aucune pièce à monter, aucun réglage particulier de la tirette : c’est l’option la plus rapide.
Modèles antérieurs à mi-2025 : la barrette pliable
Le détail pas-à-pas de ces deux méthodes – réglage du bras mobile, choix de l’amplitude et précautions de pliage par temps froid – figure déjà dans notre fiche dédiée : Comment poser un témoin de fissure de type G1 ?
Cas particulier de l’angle sortant
Sur un angle rentrant, la jauge pliée vient naturellement se loger dans le coin. Sur un angle sortant (arête extérieure), il n’y a pas de logement : la pièce pliée se retrouve dans le vide et le bras mobile ne dispose pas d’une surface continue pour s’appuyer.
Si le sens du mouvement reste indéterminé
L’idée : couvrir les deux directions possibles, de sorte qu’au moins l’une des deux jauges reste dans une plage de lecture exploitable quel que soit le déplacement réel.
Mesurer une fissure en angle avec la jauge E1

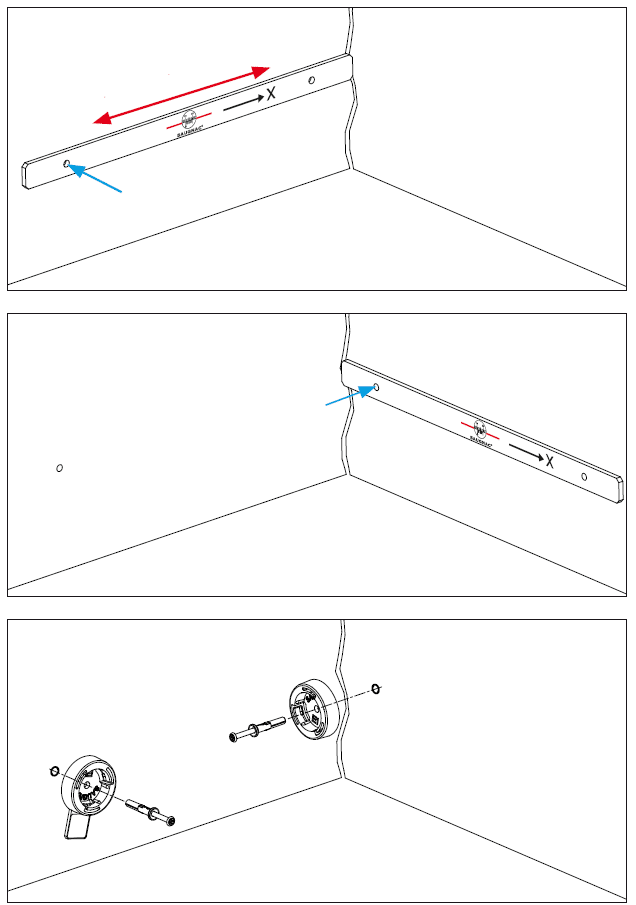

Pour la pose en angle, la E1 dispose d’un gabarit de pose 1 axe qui facilite la fixation des platines sur un angle à 90°. La procédure se déroule en quatre étapes, le gabarit servant à positionner précisément chaque platine de part et d’autre de l’arête.
- Positionner le gabarit 1 axe sur le premier mur, en butée dans l’angle, et repérer le point de fixation en utilisant le trou le plus éloigné de l’angle. C’est dans l’axe du gabarit que le déplacement sera mesuré.
- Positionner le gabarit sur le second mur (perpendiculaire au premier), en butée, et repérer le point de fixation en utilisant le trou le plus proche de l’angle. Il est possible d’inverser selon la configuration.
- Percer les deux trous Ø4 mm sur 30 mm de profondeur au niveau des repères.
- Fixer chaque platine au tap-vis (ou par collage epoxy à durcissement rapide), en suivant la procédure de la notice E1.
Comme pour la G1, en cas de doute sur le sens du mouvement à surveiller, il est possible de disposer deux paires de platines afin de surveiller les deux mouvements.
Mesurer une fissure en angle avec la jauge R1
La procédure complète de fixation en angle (perçage, chevilles, réglage de l’amplitude) est décrite dans la notice de la jauge R1, section « fixation en angle » ou dans la vidéo au chapitre pose en angle :
Pour un suivi connecté en angle dont le sens de mouvement est incertain, le même principe que pour la G1 et la E1 s’applique : il est possible de multiplier les points de mesure pour couvrir les différents mouvements.
Aller plus loin que l’écartement en angle : désaffleur et cisaillement
La pose en angle décrite ci-dessus concerne le suivi de l’écartement d’une fissure (sur 1 axe). Lorsqu’une fissure en angle s’accompagne d’un mouvement hors plan – les deux lèvres de la fissure se décalent l’une par rapport à l’autre perpendiculairement à la surface – on parle de désaffleur (ou décrochement). Ce mouvement, ainsi que le cisaillement, font appel à des produits ou accessoires dédiés :
- Jauge G3 : mesure l’évolution du désaffleurement horizontal ou vertical entre deux structures.
- Kit Désaffleurement E1 : kit de fixation des platines E1 pour suivre un désaffleur avec la jauge numérique.
- Kit Désaffleurement R1 : pour mesurer à distance l’évolution d’un désaffleur avec la jauge connectée.
Le choix entre une pose en angle simple (écartement) et un produit dédié dépend de la nature du mouvement à surveiller et de la configuration du point à instrumenter. En cas de doute sur l’instrument le plus adapté, contactez-nous.
L’essentiel à retenir
- Les jauges G1, E1 et R1 sont toutes prévues pour une pose en angle.
- La G1 se plie au niveau du rainage (à partir de mi-2025) ou via la barrette pliable (avant mi-2025), en respectant les précautions de température au pliage. Sur un angle sortant, une cornière aluminium recrée la surface d’appui.
- La E1 utilise son gabarit de pose 1 axe pour fixer les platines à 90° dans l’angle.
- La R1 exploite sa fixation articulée, reliée à un point d’ancrage sur chaque face de l’angle.
- Si le sens du mouvement est inconnu, poser deux jauges en opposition (ou deux paires de platines).
- Pour un mouvement hors plan (désaffleur), s’orienter vers la G3 ou les kits désaffleurement dédiés.
Questions fréquentes
Peut-on poser une jauge de fissure dans un angle ?
Oui. Les jauges Saugnac de suivi sur 1 axe – G1, E1 et R1 – sont conçues pour être fixées dans un angle. La jauge G1 se plie au niveau de sa zone de pliage, la jauge E1 utilise son gabarit de pose 1 axe pour fixer les platines à 90°, et la jauge R1 dispose d’une fixation articulée avec un écrou de blocage en rotation.
Comment plier une jauge G1 pour une pose en angle ?
Tout dépend du modèle : les jauges récentes (à partir de mi-2025) se plient directement au niveau du rainage de la tirette, tandis que les modèles antérieurs utilisent la barrette pliable fournie. Dans les deux cas, le pliage se fait à froid avec quelques précautions par basse température. La marche à suivre détaillée est décrite dans notre fiche Comment poser un témoin de fissure de type G1 ?
Comment poser une jauge G1 sur un angle sortant ?
Sur un angle sortant (arête extérieure), il n’y a pas de coin pour loger la jauge pliée. On utilise alors une cornière aluminium, fixée à cheval sur l’arête à l’aide de son adhésif double face et de son tap-vis, qui recrée une surface d’appui plane de chaque côté pour fixer la jauge.
À quelle distance de l’angle faut-il percer pour fixer une jauge R1 ?
Pour une pose en angle de la jauge R1, le premier trou se perce à environ 30 mm de l’angle (côté piston), et le second à environ 216 mm de l’angle. La vis sans tête la plus courte est utilisée côté piston, la plus longue côté rotule.
Que faire si je ne connais pas le sens de mouvement d’une fissure en angle ?
Lorsque le sens du mouvement est incertain, il est recommandé de poser deux jauges en opposition (ou deux paires de platines pour la E1). Ainsi, quel que soit le sens dans lequel la fissure travaille, au moins une jauge restera dans sa plage de mesure exploitable.
Une pose en angle permet-elle de mesurer un désaffleur ?
Non : la pose en angle mesure l’écartement de la fissure sur 1 axe. Pour suivre un mouvement hors plan (désaffleur ou décrochement), il faut s’orienter vers un produit dédié comme la jauge G3, le Kit Désaffleurement E1 ou le Kit Désaffleurement R1.
