Qu’est-ce que le suivi d’une fissure sur 2 axes ?

Une fissure ne se contente pas toujours de s’ouvrir. Lorsque les deux parties de l’ouvrage se déplacent l’une par rapport à l’autre dans le plan du mur, le mouvement se décompose en deux : l’écartement, qui éloigne les lèvres, et le cisaillement, qui les fait glisser parallèlement. Le suivi sur 2 axes mesure ces deux composantes séparément, avec un seul instrument.

Comment reconnaître un mouvement sur 2 axes ?

Plusieurs indices doivent alerter : des lèvres qui ne se font plus face, un décalage visible entre deux éléments de maçonnerie de part et d’autre de la fissure, un tracé en escalier qui suit les joints, ou une fissure qui change d’orientation sur sa longueur.

Dans ces situations, un témoin de fissure sur 1 axe ne suffit pas. Posé perpendiculairement à la fissure, il n’enregistre que l’ouverture et ignore le glissement : la mesure n’est pas fausse, elle est incomplète.

Quel instrument choisir ?

Suivi mécanique

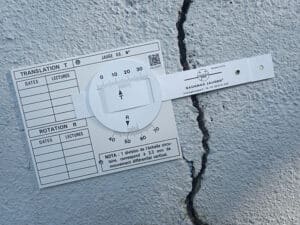

La jauge G6 porte deux verniers perpendiculaires et se lit à l’œil, sans alimentation ni maintenance. Résolution de 0,1 mm sur chaque axe. C’est la solution de référence pour un suivi régulier sur un point accessible.

Suivi numérique

La jauge E1 associée à ses platines P2E1 descend au centième de millimètre. L’appareil étant amovible, un seul instrument suit des dizaines de points sur un même site : seules les platines restent en place. C’est l’outil de l’expert qui instrumente plusieurs fissures.

Suivi à distance

Le kit de suivi à distance sur 2 axes réunit deux jauges R1 et un kit cisaillement. Les mesures remontent automatiquement, sans passage sur site, avec une alerte dès qu’un seuil de déplacement est franchi. Il s’impose quand le point est difficile d’accès ou quand la surveillance doit être continue.

Et si le mouvement sort du plan du mur ?

Lorsque les deux parties se décalent en profondeur, l’une passant devant l’autre, on ne parle plus de cisaillement mais de désaffleurement. Si les trois composantes sont en jeu, le suivi sur 3 axes est nécessaire.

En cas de doute sur le type de mouvement à surveiller, le guide de choix selon la fissure aide à trancher.

Vous hésitez entre deux jauges ?

Décrivez le désordre observé : nous vous indiquons l’instrument adapté et les accessoires de pose.
