Jauge R1 – Fissuromètre connecté

Avantages du fissuromètre connecté pour suivre les fissures à distance

Caractéristiques techniques

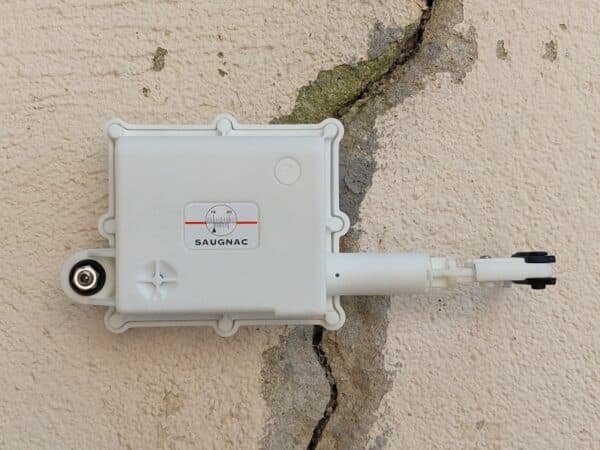

Présentation de la jauge R1 – Fissuromètre connecté

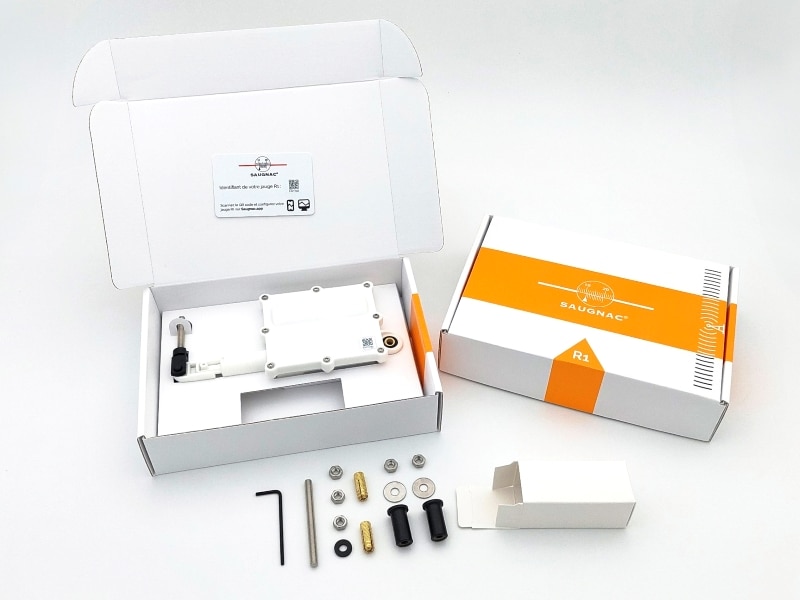

Un fissuromètre connecté autonome tout inclus

La jauge R1 est un fissuromètre connecté IoT (Internet Of Things) prêt à l’emploi qui permet de réaliser la surveillance des fissures à distance. La jauge est fournie avec  :

• Trois capteurs : mesure linéaire, température et taux d’humidité
• Une application accessible sur smartphone ou PC sans limitation
• Un an d’abonnement : inclus avec la jauge (l’abonnement ne prend effet qu’à la première mise en route de la jauge. Une fois l’abonnement terminé, les données restent accessibles dans l’application)
• La visserie pour fixation sur support plein ou creux, pour fixation à plat ou en angle

Simple à mettre en place

La fixation du fissuromètre connecté nécessite seulement deux trous et permet une installation dans la majorité des configurations sans accessoires supplémentaires. Un système permet l’ajustement de l’amplitude à +/- 5mm après fixation.

Le boitier est conçu avec des dimensions réduites et contient tous les capteurs et le module de communication avec son antenne. Aucun équipement supplémentaire n’est requis pour la transmission de données. Aucune compétence particulière en informatique n’est requise pour installer la jauge R1.

  Facile à utiliser

En fonction de la configuration définie, la jauge se réveille à intervalles réguliers, mesure les données à l’aide de ses trois capteurs embarqués et enregistre les données dans sa mémoire locale. Le fissuromètre connecté se réveille ensuite en fonction de la fréquence d’envoi définie pour transmettre les données stockées dans l’application.

La jauge R1 est réutilisable. A la fin d’une série de mesures, la jauge est éteinte et rangée dans sa boite. Une fonctionnalité « archiver » dans l’application permet de valider la fin de la surveiller. Puis il suffit de la réinstaller sur le nouveau site et de la configurer de la même manière que lors de la première utilisation. Toutes les anciennes données sont conservées et restent accessibles.

Une connectivité couvrant toute l’Europe et plus de 99% de la population française

La jauge R1 se connecte sur le réseau LTE-M / Nb-IoT. Il s’agit d’un réseau basé sur les antennes 4G et spécialement conçu pour les objets connectés avec un protocole permettant une portée plus importante en distance et à travers les murs (possibilité de capter en sous-sol là où un téléphone ne capte pas).

La connectivité est multi-opérateur et permet de couvrir de plus de 99% de la population et 96% de la surface en France et fonctionne dans tous les pays d’Europe et les principaux pays du monde.

Le début de l’abonnement démarre à la première activation de la jauge : tant que la jauge n’est pas activée, l’abonnement ne démarre pas.

Plus de 7 années d’autonomie possible

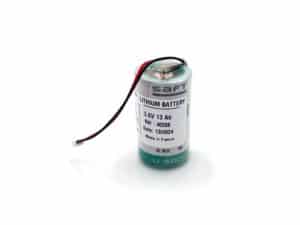

La jauge est alimentée avec une pile de 3,6 V fournie. Dans des conditions normales d’utilisation et en fonction du paramétrage défini, l’autonomie varie de plus de 2 ans à plus de 7 ans. L’estimation de la durée de vie est indiquée au moment du paramétrage dans l’application. Une alerte est envoyée en fin de vie de la batterie pour prévenir de réaliser le changement de la pile.

Une configuration flexible et ajustable à distance

Le paramétrage des mesures se fait dans l’application et permet de définir la fréquence de prise des mesures, la fréquence d’envoi des mesures et l’heure de début des mesures.

La fréquence de prise des mesures peut être paramétrée toutes les :  4h (6 fois par jour) ; 6h (4 fois par jour) ;  8h (3 fois par jour) ; 12h (2 fois par jour) ; et 24h (1 fois par jour).

Pour la fréquence d’envoi des mesures, il est possible de prévoir un envoi tous les jours, tous les 2 jours, tous les 3 jours ou toutes les semaines.

Il est par exemple possible de prévoir des mesures 2 fois par jour avec un début à 14h avec un envoi tous les 2 jours. Cela permet de réaliser une mesure à 14h et à 2h du matin (12h plus tard) tous les jours et de recevoir les données tous les 2 jours.

Par ailleurs la configuration peut être modifiée à distance, ce qui permet  d’ajuster  les paramètres par la suite, si nécessaire, sans se déplacer.

Installation du capteur en 4 étapes

Conçue pour être très simple à installer en perçant seulement deux trous, la jauge R1 se paramètre en quelques clics avec un smartphone ou un PC avec un accès internet. Toutes les étapes sont décrites de façon détaillée dans la notice fournie :

1. Ajouter la jauge R1 dans l’application Saugnac en scannant le QR code de la jauge R1 ou en saisissant l’identifiant sous le QR code. De la même manière que toutes nos autres jauges, chaque jauge R1 est identifiée de façon unique.
2. Définir les paramètres d’activation de la jauge dans l’application :
   • Heure de la première mesure
   • Fréquence de mesure : toutes les 4h (6 fois par jour), 6h (4 fois par jour), 8h (3 fois par jour), 12h (2 fois par jour) ou 24h (1 fois par jour)
   • Fréquence d’envoi : tous les jours, tous les 2 jours, tous les 3 jours ou toutes les semaines. Plus la fréquence d’envoi est espacée, plus l’autonomie sera grande.

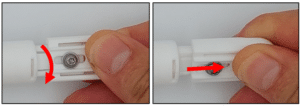

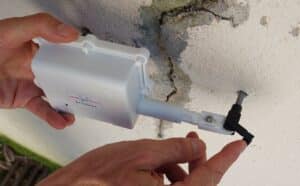

3. Allumer la jauge en tournant le piston : En tournant d’un quart de tour, le piston va s’ouvrir et allumer automatiquement la jauge.

   La jauge va ensuite se mettre en route, se connecter au réseau et s’initialiser. Une LED s’allume et indique le statut du paramétrage. Une fois initialisée, la jauge se met en veille jusqu’à l’heure définie de la première mesure.
4. Fixer la jauge sur la fissure :  sur support plein, en utilisant les chevilles en laiton ; sur support creux en utilisant les chevilles EPDM ; en angle avec l’articulation fournie.

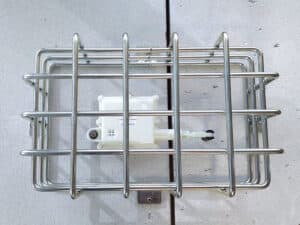

Fixation du fissuromètre connecté

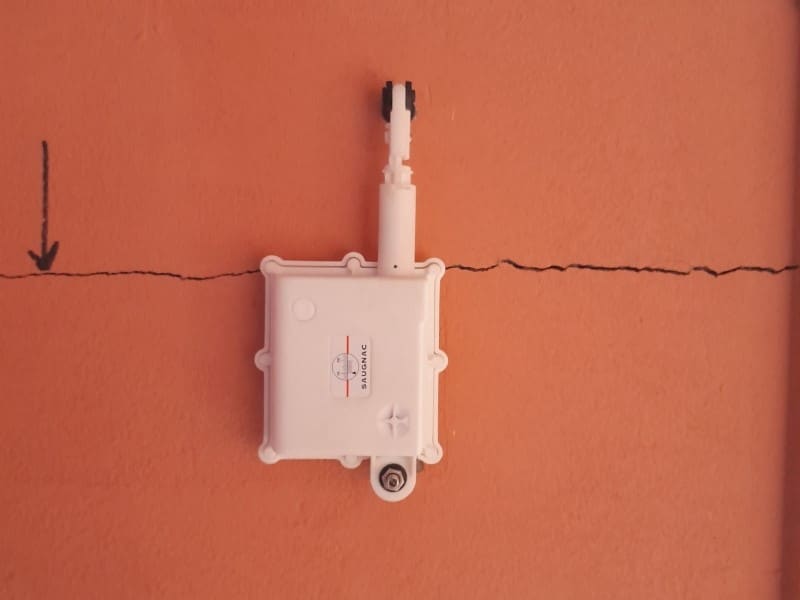

La jauge R1 peut se positionner indifféremment avec le piston à droite ou à gauche (« à l’envers » par rapport à l’autocollant). La jauge est fournie avec 2 types de chevilles :

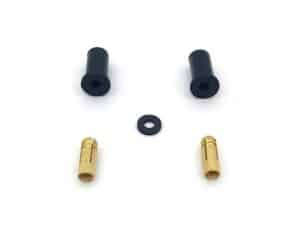

Des chevilles en laiton pour support plein nécessitant des trous de Ø8 mm
Matériel nécessaire non fourni pour fixation sur support plein avec chevilles laiton : perceuse, mèche de Ø8 mm, clé 6 pan 3 mm, clé Torx T10.

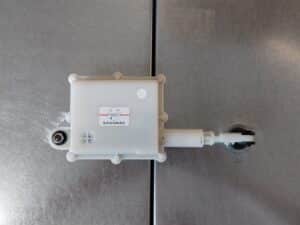

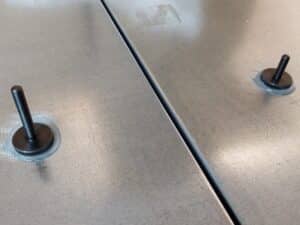

Des chevilles EPDM avec écrous et rondelles pour support creux (aussi utilisables en support plein) nécessitant des trous de Ø13 mm.

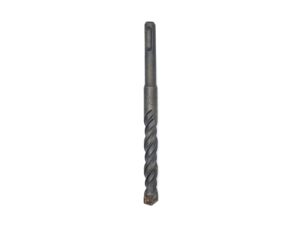

Matériel nécessaire non fourni pour fixation sur support creux (ou plein) avec chevilles EPDM : perceuse, mèche de Ø13 mm, clé 6 pan 3 mm, clé Torx T10.

Deux vis sans têtes sont fournies :

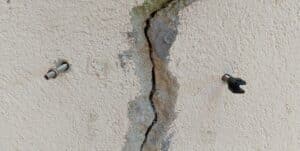

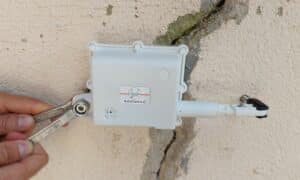

Pour fixer la jauge, il faut réaliser les trous, visser les chevilles sans tête, ajouter un écrou sur la vis sans tête la plus longue et visser l’articulation avec des pattes sur la vis la plus courte

Il faut ensuite insérer le piston dans les pattes de l’articulation et solidariser l’ensemble avec la 2ème partie de l’articulation.

Enfin il faut fixer glisser la rotule de la jauge dans la 2ème vis sans tête et finaliser la fixation avec une rondelle et le 2ème écrou.

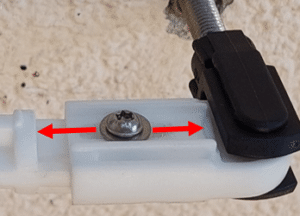

Afin de faciliter l’ajustement de l’amplitude de mesure, il est prévu de pouvoir déplacer la tête du piston de +/- 5 mm

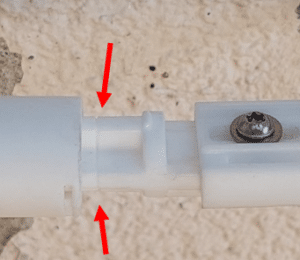

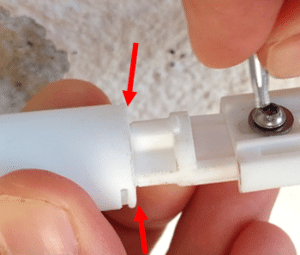

Un repère est présent sur le piston. Lorsque ce repère est au niveau du tube du boitier (cf. 2ème photo), l’amplitude possible est d’environ – 7 mm en fermeture et +15 mm en ouverture.

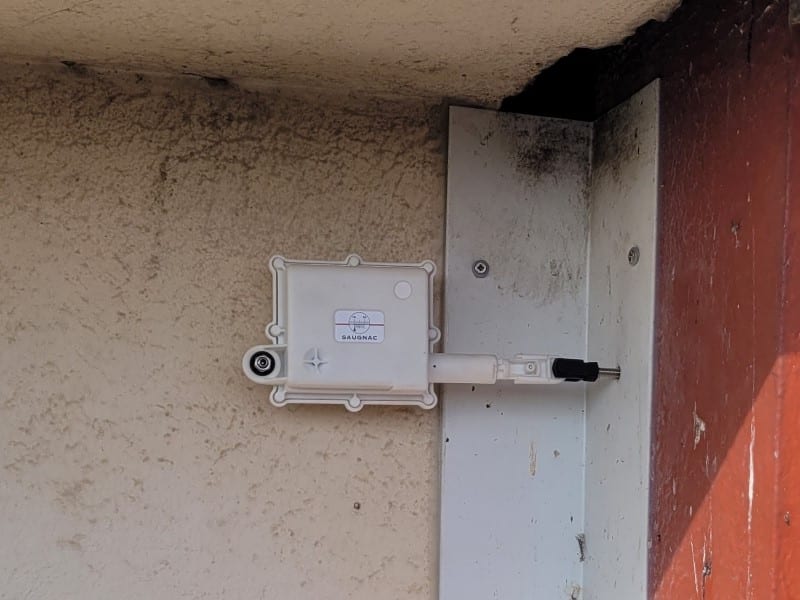

Fixation en angle

Avec l’articulation fournie, la fixation du fissuromètre connecté dans un angle se réalise très facilement sans accessoire complémentaire.

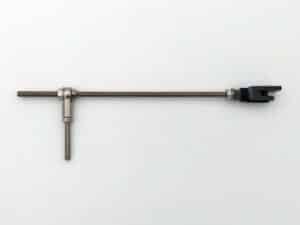

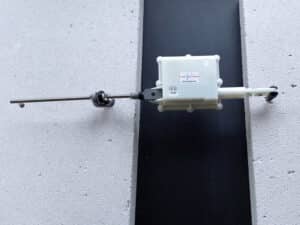

Fixation avec rallonge

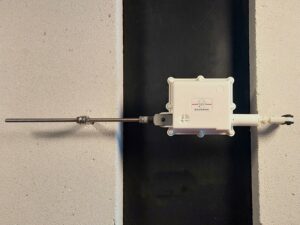

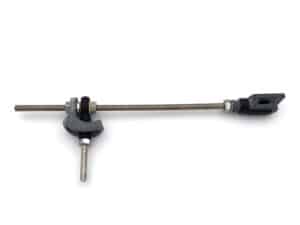

En utilisant une rallonge de 20 cm vendue en complément, il est possible de fixer la jauge R1 dans des cas où l’entraxe de fixation est supérieur à 18cm et jusqu’à 32cm.

Pour une rallonge supérieur à 20cm et jusqu’à 40cm, nous contacter.

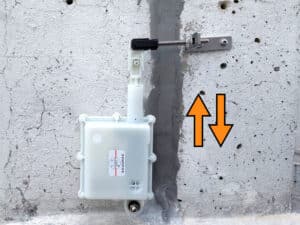

Suivi cisaillement (mouvement en Y)

Avec le kit cisaillement pour la jauge R1, il est possible de suivre à distance un mouvement sur l’axe Y en utilisant la visserie fournie dans le kit et une jauge R1.

Ainsi avec une jauge R1 positionnée de façon classique et une jauge R1 avec un kit de cisaillement, il est possible de suivre le mouvement à distance sur les 2 axes en X et Y.

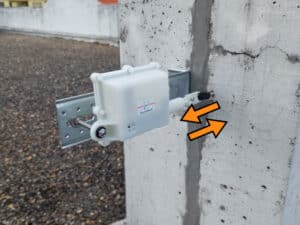

Suivi désaffleur (mouvement en Z)

Avec le kit désaffleur pour la jauge R1, il est possible de suivre à distance un mouvement de type désaffleur ou pianotage sur l’axe Z du plan. Le principe consiste à utiliser la jauge R1 fixée de façon à mesurer l’évolution du mouvement sur l’axe Z.

L’équerre fournie pour réaliser la fixation mesure 25cm et nécessite donc de prévoir l’espace nécessaire.

Abonnement et couverture réseau

L’abonnement inclus avec le fissuromètre connecté est multi-opérateur et fonctionne dans toute l’Europe. Au moment de la mise sous tension, la jauge effectue une phase d’attache au réseau et se connecte sur le réseau avec la meilleure connectivité.

La jauge R1 fonctionne avec les protocoles LTE-M et Nb-Iot qui sont des protocoles spécifiques pour la communication des objets connectés qui utilisent les antennes 4G des opérateurs.

En France, il est possible de vérifier la couverture d’une adresse avec le service fourni par l’état sur : https://monreseaumobile.arcep.fr/. Après avoir sélectionné, « Internet mobile » et réseau 4G, vous pouvez sélectionner l’opérateur (Orange, Bouygues ou SFR) puis d’indiquer une adresse dans la barre de recherche pour vérifier la couverture réseau.

En cas de problème ponctuel avec le réseau, les données sont sauvegardées et sont renvoyées à la prochaine mesure. Si le problème se prolonge, la jauge relancera automatiquement une procédure d’attache au réseau pour changer éventuellement d’opérateur.

L’abonnement par défaut est valable 1 an. A la fin de l’abonnement, les anciennes données restent visibles mais les nouvelles mesures ne sont plus envoyées. Des alertes emails sont envoyées avant la fin de l’abonnement à l’utilisateur pour le prévenir. L’abonnement peut être prolongé directement dans l’application en paiement par carte bleue ou avec un bon de commande à partir d’un devis à générer directement dans l’application. Le prix d’1 an d’abonnement est de 49€ HT.

Suivi des fissures à distance avec l’application

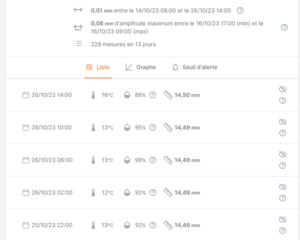

Toutes les données collectées par les 3 capteurs (distance, température, humidité) sont accessibles depuis l’application https://saugnac.app disponible sur smartphone ou PC. L’accès à l’application est gratuit comme pour toutes nos jauges. Même si l’abonnement d’envoi des données de la jauge se termine, votre compte reste accessible ainsi que les données.

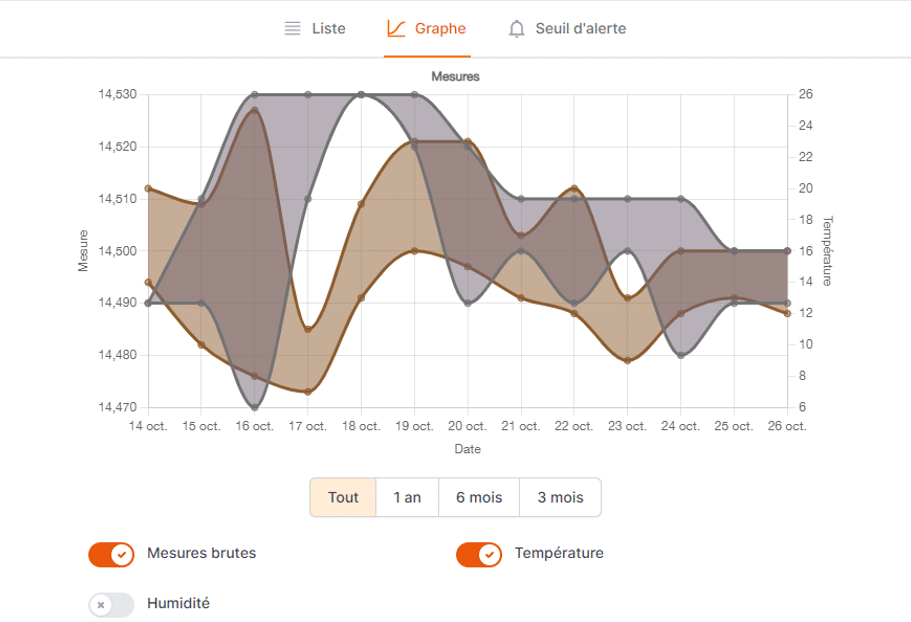

Des graphiques sont proposés qui peuvent être configurés et téléchargés directement sous format d’image pour intégration dans vos rapports. Les données brutes sont téléchargeables au format Excel ou CSV pour retraitement. Il est aussi possible de partager très simplement un rapport avec un accès aux données à l’aide d’un lien généré dans l’application. Le rapport est dynamique avec les données à jour au moment où l’utilisateur clique sur le lien.

L’application offre la possibilité de paramétrer une alerte en fonction du dépassement d’un seuil à la hausse ou à la baisse par rapport à la première mesure. Lorsque ce seuil est dépassé, un mail est automatiquement envoyé.

Interface pour envoyer les données dans votre système informatique

Nous mettons à disposition une API standard pour envoyer les données dans n’importe quel système d’information. Vous souhaitez faire remonter les données directement dans votre SI sans consulter notre application, contactez-nous pour la mise en place.

Questions fréquentes

• Comment savoir si le fissuromètre connecté captera le réseau sur le lieu de l’installation ?

La jauge R1 utilise les protocoles LTE-M ou Nb-IoT qui s’appuient sur les antennes 4G des opérateurs. De façon générale, si vous captez la 4G avec votre téléphone, la jauge R1 doit être en capacité de se connecter au réseau. Il est aussi possible de vérifier si la zone souhaitée est couverte par la 4G pour savoir si la jauge sera en mesure de fonctionner.

En France, un service fourni par l’État est disponible en ligne : https://monreseaumobile.arcep.fr/. Après avoir sélectionné « Internet mobile » et réseau 4G, vous pouvez sélectionner l’opérateur (Orange, SFR ou Bouygues) puis indiquer une adresse dans la barre de recherche pour vérifier la couverture réseau.

À noter que la jauge est aussi capable de capter là où un téléphone ne reçoit pas le réseau (parking, cave, …). Dans ces cas particuliers, il n’est pas possible de savoir à l’avance si la jauge arrivera à se connecter, le seul moyen est de tester la connexion avec la jauge sur le lieu exact d’installation (dans des lieux fermés ou souterrains, un déplacement de quelques mètres peut changer la connectivité)

• Que se passe-t-il si le fissuromètre n’arrive plus à se connecter au réseau pour envoyer les données ?

En cas de problème ponctuel avec le réseau, la jauge R1 sauvegarde les données et les renvoie à la prochaine mesure. Ainsi selon le paramétrage, la jauge stocke entre 5 jours et 1 mois de données.

En cas de problème prolongé, la jauge R1 essaie de changer d’opérateur afin de se reconnecter. Sauf en cas de problème majeur et durable, le fissuromètre connecté doit donc être en mesure de communiquer.  Si ce cas survient malgré tout, une alerte est envoyée pour indiquer que le fissuromètre n’arrive plus à communiquer.

• Que se passe-t-il à la fin de l’abonnement ?

À la fin de l’abonnement, les mesures ne sont plus envoyées. Cependant, afin de vérifier la mise à jour de l’abonnement, la jauge va continuer à se connecter au réseau régulièrement et donc consommer la batterie. Si vous n’avez plus besoin de la jauge à la fin de l’abonnement, nous vous recommandons donc de l’éteindre pour préserver la batterie.

L’application et les données restent accessibles même si l’abonnement est terminé. L’abonnement peut être réactivé à tout moment.

• Comment renouveler un abonnement ?

Le renouvellement de l’abonnement peut se faire directement dans l’application soit en payant par carte bancaire, soit en réalisant un devis pour nous transmettre votre bon de commande.

• Est-ce qu’il est possible de faire une commande avec un abonnement supérieur à 1 an ?

Il est possible de réaliser une commande avec un abonnement supérieur à 1 an. Pour cela veuillez nous contacter.

• Est-ce qu’il est possible de réutiliser le fissuromètre connecté à un autre emplacement ?

La jauge R1 est conçue pour être réutilisable. Il faut utiliser la fonction d’archivage dans l’application puis éteindre la jauge et la ranger. L’installation sur un nouveau site se réalise de la même manière que lors de la première installation. La notice d’installation fournie avec la jauge R1 décrit les étapes pas à pas.

• Comment changer la pile du fissuromètre connecté ?

La pile se change facilement en étant soigneux. Les explications sont fournies dans la notice. Toutefois, si vous ne souhaitez pas réaliser cette opération, il est possible de commander la pile, de nous renvoyer votre jauge et nous ferons le changement gracieusement en vous renvoyant la jauge avec la nouvelle pile.
