Quel type de témoin selon la fissure ?
Pour déterminer le témoin idéal permettant de mesurer avec précision l’évolution d’un mouvement ou d’une fissure, il est essentiel de réfléchir à votre besoin. Chez Saugnac, nous offrons une gamme diversifiée de près de vingt produits, adaptés à la surveillance de toutes les situations de mouvement.
Ce guide vous aide à choisir en partant de votre situation : le mouvement à suivre, la façon de relever les mesures et vos contraintes sur le terrain. Vous trouverez ensuite le détail de chaque solution.
Mesurer une largeur ou suivre une évolution ? Pour simplement mesurer la largeur d’une fissure à un instant donné, utilisez un fissuromètre ou une jauge triangulaire. Pour savoir si la fissure bouge, il faut une jauge de suivi, posée à cheval sur la fissure et relevée dans le temps : c’est l’objet de ce guide.
Choisir sa jauge en 3 questions
Quel mouvement voulez-vous suivre ?
- Une fissure qui s’ouvre et se referme : suivi sur 1 axe.
- Une fissure qui peut aussi glisser, par exemple en cas de tassement différentiel : suivi sur 2 axes (écartement et cisaillement).
- Une marche qui se crée entre deux dalles ou deux structures : désaffleurement.
- Un mur ou un balcon qui penche : inclinaison.
- Un déplacement dans toutes les directions : suivi sur 3 axes.
- Une poutre ou un plafond qui fléchit : flexion.
- Deux murs éloignés de plusieurs mètres qui s’écartent : extensomètre.
Si vous hésitez entre 1 et 2 axes, choisissez 2 axes : vous ne perdrez aucune donnée utile au diagnostic.
Relever sur place ou à distance ?
Sur place, les jauges mécaniques et la jauge E1 se lisent à chaque visite et les mesures se suivent dans l’application gratuite Saugnac.app.
À distance, les jauges connectées (R1, R2, R5, R20, R130…) envoient leurs mesures automatiquement, de toutes les heures à une fois par jour, avec la température et l’humidité, et vous préviennent par une alerte dès qu’un seuil que vous avez fixé est dépassé. Elles sont livrées avec 1 an d’abonnement inclus (puis 49 € HT par an) et fonctionnent de 2 à 8 ans sur leur pile selon le paramétrage. C’est la bonne solution si la fissure est difficile d’accès, si les visites sont espacées ou si vous devez réagir vite.
Quelles contraintes sur le terrain ?
Amplitude attendue, environnement, aspect du support, nombre de points à suivre, personne qui fera les relevés : le tableau ci-dessous associe les situations les plus courantes à la jauge adaptée.
Votre situation, notre conseil
| Votre situation | Notre conseil |
|---|---|
| Vous n’êtes pas à l’aise avec le vernier, ou vous souhaitez éviter les erreurs de parallaxe | G1+ (lecture simplifiée à 0,05 mm) ou E1 (lecture numérique à 0,01 mm) |
| Vous avez beaucoup de fissures à suivre, ou vous préférez un appareil à lecture numérique | E1 : lecture numérique à 0,01 mm, une seule jauge pour tous les points, seules les platines restent en place |
| Fissures en intérieur, dans des pièces sèches | G1.1, la plus économique |
| Support noble : pierre, patrimoine, intérieur soigné | G1.2 transparente, ou E1 et ses platines transparentes |
| Environnement agressif, ou plus de précision avec une jauge laissée en place | G1.5 en carbone, à 0,02 mm |
| Fissure large ou grands mouvements attendus | G1.3 (jusqu’à environ 17 cm d’amplitude), ou R2 à distance (100 mm) |
| Pas de relevé régulier possible, mais besoin du mini et du maxi | G2, qui enregistre les extrêmes sans pile |
| Fissure difficile d’accès, ou pas de déplacement possible | R1 connectée |
| Être prévenu dès qu’un mouvement dépasse un seuil | Toutes les jauges connectées : R1, R2, R5, R20, R130…, avec des seuils d’alerte réglables |
| Travaux en cours, mouvements rapides | R2 ou R5 avec le mode Suivi+, pour des mesures rapprochées pendant une période limitée |
| Vous ne voulez pas laisser la jauge sur place | E1, G5+ (inclinaison) ou 3Dim (3 axes) : jauges amovibles sur platines |
| Fissure dans un angle | Jauges de la famille G1 (bras mobile rainuré) ou E1 ; cornière aluminium pour la G1.3 et la G2 |
| Suivre seulement la température et l’humidité | R10 connectée |
Les témoins de fissure pour les cas les plus classiques : l’écartement d’une fissure
Le suivi des fissures sur 1 axe
Le cas « standard » consiste à suivre l’évolution de l’ouverture et de la fermeture de la fissure. Il s’agit du suivi de fissure sur un seul axe.
Pour vous aider à comparer, voici les principales caractéristiques des jauges de suivi sur 1 axe, détaillées ensuite une par une.
| Jauge | Résolution / amplitude | Point fort |
|---|---|---|
| G1.1 | 0,1 mm · ≈ 20 mm | Intérieur uniquement, la plus économique |
| G1 | 0,1 mm · ≈ 20 mm | La classique, intérieur et extérieur |
| G1+ | 0,05 mm · ≈ 25 mm | Lecture simplifiée, sans vernier |
| G1.2 | 0,1 mm · ≈ 20 mm | Transparente, discrète |
| E1 | 0,01 mm · ≈ 25 mm | Lecture numérique, jauge amovible |
| G1.5 | 0,02 mm · ≈ 45 mm | Carbone, environnements agressifs |
| G1.3 | 0,1 mm · ≈ 170 mm | Fissures larges |
| G2 | 0,1 mm · ≈ 25 mm | Enregistre le mini et le maxi |
| R1 | 0,01 mm · ≈ 23 mm | Connectée, relevé à distance |
| R2 | 0,01 mm · ≈ 100 mm | Connectée, grande amplitude |
Un témoin de fissure simple à lire
Si vous souhaitez la jauge la plus simple à lire et la plus précise pour intérieur ou extérieur, choisissez la G1+.
Son système de lecture breveté ne nécessite pas de savoir lire un vernier, permet d’éviter les erreurs de lecture liées à la parallaxe (si vous n’êtes pas tout à fait en face de la jauge) et permet même de lire jusqu’à 0,05 mm. Son amplitude est d’environ 25 mm.
Le classique témoin si vous savez lire un vernier
Si vous savez lire un vernier et que vous avez besoin de réaliser un suivi en intérieur ou extérieur, choisissez la G1.
Un fonctionnement simple et efficace.
L’application Saugnac fournie permet même de réaliser la lecture avec un smartphone pour faciliter la lecture du vernier.
Pour un suivi des fissures en intérieur
Si vous avez uniquement besoin de suivre des fissures en intérieur, choisissez la G1.1.
Plus économique, elle est prévue uniquement pour être installée dans les bâtiments et pièces sèches.
Un témoin de fissure transparent
Si vous souhaitez plus de discrétion, choisissez la jauge G1.2.
Transparente, elle fonctionne de la même manière que la G1 et résiste en extérieur mais elle est moins visible.
Un fissuromètre numérique économique
Si vous cherchez quelque chose de plus précis, plus discret et plus économique car vous avez beaucoup de fissures à surveiller : la jauge E1 avec lecture numérique d’une résolution de 0,01 mm est la bonne solution. Elle est livrée dans une mallette avec 5 paires de platines, de quoi suivre 5 fissures sur 1 axe.
Ses platines transparentes se fixent de part et d’autre de la fissure avec la visserie fournie et la jauge vient se clipser dans les platines pour faire le relevé de la mesure.
Elle a l’avantage de ne laisser sur le support que les platines qui sont transparentes avec des dimensions réduites (3,3 cm de diamètre et moins de 1 cm de haut).
De plus, cette solution limite les dégradations d’autant plus que les platines sont fabriquées dans un matériau résistant (PA12), le même qui est utilisé pour les pièces de pare-brise de bateaux.
La lecture étant numérique, elle ne nécessite aucune connaissance particulière et les recharges de platines coûtent moins cher que les jauges G1 ou G1+.
Les témoins de fissure pour des besoins plus spécifiques de suivi sur 1 axe
Certaines fissures sur les murs ont un besoin plus spécifique et nécessitent l’utilisation d’un témoin adapté.
Une jauge en carbone inoxydable
Dans certains cas, notamment dans des environnements agressifs et/ou si vous souhaitez plus de précision tout en laissant la jauge sur le support, vous pourrez vous orienter vers la jauge G1.5 qui est une jauge en carbone avec une résolution de 0,02 mm, une amplitude d’environ 45 mm et un très faible coefficient de dilatation. Elle est livrée avec une loupe pour la lecture du vernier et des tap-vis pour la fixation mécanique, recommandée.
Le choix pour des fissures larges
Si votre fissure fait plus de 15 cm de large, ou si l’amplitude anticipée de la fissure est de plus de 2,5 cm, il ne sera pas possible d’utiliser un témoin de type G1 ou E1, il faut alors vous orienter vers une jauge G1.3 qui permet de mesurer des fissures avec des écartements ou/et des variations importantes : jusqu’à environ 17 cm d’amplitude, avec un entraxe de fixation jusqu’à 25 cm. Les chevilles à frapper sont fournies.
Pour enregistrer le mini-maxi des mesures
Si vous avez besoin de connaître le maximum et le minimum des mesures sans pouvoir les relever régulièrement, il est possible de vous orienter vers la jauge G2 qui permet d’enregistrer la mesure maximum et la mesure minimum grâce à une mine de graphite, lus à environ 0,5 mm près.
Un moyen simple et efficace sans nécessiter de batterie pour savoir jusqu’où la fissure se dilate et se rétracte.
Le choix du témoin en fonction de l’orientation
L’orientation de la fissure n’influence pas le choix de la jauge. Le principe consiste à positionner la jauge à cheval sur la fissure. Si la fissure est horizontale ou oblique, il suffira simplement d’orienter la jauge dans le bon sens perpendiculairement à la fissure.
Et pour les fissures en angle ?
Tous les témoins de fissure de la famille G1 sont fabriqués avec un rainage matérialisé par une zone de pliage sur la tirette. Ce rainage facilite le pliage de la tirette pour réaliser une fixation en angle sans accessoire supplémentaire.
Pour les environnements soumis à des stress importants, ou pour les autres jauges (G1.3, G2) il est aussi possible d’acheter une cornière aluminium en complément.
Le fissuromètre numérique E1 quant à lui est spécialement conçu pour assurer le suivi en angle grâce à ses platines transparentes permettant une fixation précise sur deux parois perpendiculaires.
Le suivi de l’écartement d’une fissure à distance avec des capteurs connectés

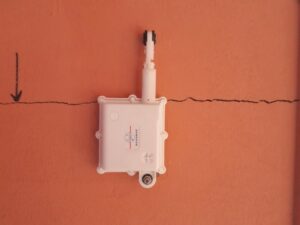

La version compacte
Pour réaliser des relevés réguliers sans se déplacer ou parce que la fissure est difficile d’accès, la solution consiste à utiliser un fissuromètre connecté : la jauge R1.
Cette jauge est équipée de 3 capteurs (mesure linéaire à 0,01 mm, température et humidité) pour collecter toutes les informations nécessaires au diagnostic.
Prête à installer, cette jauge inclut tous les éléments nécessaires pour envoyer les données dans l’application (module de communication et abonnement). Aucune compétence informatique n’est nécessaire pour paramétrer la jauge, tout se fait en quelques clics. Les mesures sont prises toutes les 1 à 24 heures selon votre réglage, et la jauge fonctionne de 2 à 8 ans sur sa pile.
La version avec capteur grande amplitude et mode Suivi+
Le fissuromètre connecté R2 est une version avec capteur déporté, spécialement conçue pour la surveillance de fissures présentant de fortes amplitudes. Grâce à son capteur linéaire externe, elle permet de mesurer et suivre l’évolution d’une ouverture allant jusqu’à 100 mm, tout en conservant une précision élevée dans le temps.
Le boîtier électronique, compact et robuste, intègre également un capteur d’humidité relative et un capteur de température, offrant une vision complète des conditions environnementales influençant le comportement de l’ouvrage. Cette approche multi-paramètres renforce la qualité du diagnostic structurel et facilite l’analyse des phénomènes mécaniques liés aux variations climatiques.
La R2 dispose en outre du mode Suivi+, un mode de surveillance renforcée permettant d’augmenter la fréquence d’acquisition jusqu’à une mesure toutes les 2 minutes. Cette fonctionnalité est particulièrement adaptée en phase critique (travaux, mouvements rapides, instrumentation temporaire sensible), lorsque la détection rapide des variations est indispensable.
Polyvalente, précise et facile à intégrer, la jauge R2 constitue ainsi une solution idéale pour la surveillance continue et fiable des fissures de grande amplitude.
Les témoins de fissure pour les murs avec écartement et cisaillement (2 axes)
L’objectif est de prendre en compte un mouvement sur deux axes. Par exemple, en cas de tassement différentiel du terrain, la fissure peut non seulement s’ouvrir, mais aussi se déplacer latéralement, car le mouvement intervient selon deux axes. Il est donc nécessaire de choisir une solution qui permet de surveiller ces deux axes.
De manière plus générale, si vous n’êtes pas certain du type de mouvement, il peut être plus prudent d’opter pour une solution qui permet la mesure sur les deux axes. Cela garantit la collecte de toutes les données nécessaires à une analyse et une interprétation complète.
Pour réaliser le suivi sur 2 axes, nous proposons 3 solutions :

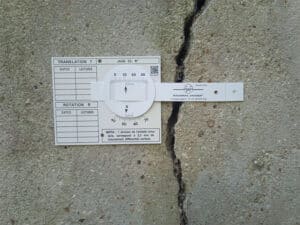

Une solution mécanique avec la jauge G6 qui possède 2 verniers et permet de suivre le mouvement sur 2 axes, avec une résolution de 0,1 mm en horizontal et d’environ 0,33 mm en vertical. Le suivi des mesures peut être réalisé directement dans l’application.
Une solution électronique avec la jauge E1 qui offre aussi la possibilité de réaliser un suivi sur 2 axes en positionnant 3 platines. Le calcul de la projection en X et Y est ensuite réalisé dans l’application. Vous trouverez les explications sur la fiche produit de la jauge E1.
Une solution connectée avec un kit 2D basé sur 2 jauges R1 et des fixations spécifiques.
Les témoins de fissure pour les cas de désaffleurement
Face à des problèmes tels qu’un plafond ou un sol qui s’affaisse, une rupture de dallage, ou le désaxement d’un pilier ou mur, la jauge G3 offre une solution polyvalente.
Sa conception cubique unique permet de suivre l’évolution d’un désaffleur, qu’il soit horizontal ou vertical, offrant une flexibilité exceptionnelle. Avec une résolution de 0,1 mm au vernier, soit 0,2 mm de mouvement, et une plage de mesure d’environ 35 mm, la G3 assure une précision remarquable et son utilisation est simplifiée par l’application gratuite Saugnac.app.
La fixation peut être effectuée sur l’une des 5 faces du cube (au sol, au mur, au plafond ou sur une plinthe) avec les adhésifs fournis, et en option, une fixation mécanique avec plaque intermédiaire est disponible.
Pour un suivi graphique détaillé de l’évolution, un kit d’enregistrement en option est également proposé, garantissant une surveillance complète et précise des désaffleurements au fil du temps.
Pour suivre à distance le tassement d’un pont ou d’un ouvrage soumis aux variations de température, la jauge connectée R2.P mesure les déplacements verticaux à 0,01 mm tout en absorbant la dilatation thermique de l’ouvrage.
Les témoins de fissure pour l’inclinaison d’un mur ou d’un balcon
Les inclinomètres se distinguent surtout par leur résolution et leur mode de relevé :
| Jauge | Résolution | Point fort |
|---|---|---|
| R5 | 0,005° | Connecté, relevé à distance sur 2 axes |
| G5 | 0,03° | Mécanique, reste en place |
| G5mini | 0,06° | Mécanique, compact et économique |
| G5+ | 0,03° | Mécanique, amovible sur platines |
La version connectée
Nous mettons à disposition un inclinomètre connecté (jauge R5) pour suivre l’évolution de l’inclinaison sur 2 axes à distance.
Cet inclinomètre offre une résolution de 0,005° (soit 0,0873 mm/m) sur une amplitude de ±45° et il est aussi équipé d’un capteur de température et d’humidité ambiante.
Il est fourni prêt à installer avec toute la fixation et 1 an d’abonnement inclus, et se configure très simplement avec l’application. Son mode Suivi+ rapproche les mesures pendant une période limitée, par exemple pendant des travaux.

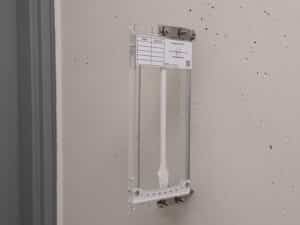

La version mécanique classique
Nous mettons aussi à disposition des inclinomètres mécaniques issus de la gamme G5. Ces inclinomètres, basés sur le principe efficace et simple du pendule, sont conçus pour surveiller l’inclinaison d’une structure. Toutes ces jauges peuvent être fixées à plat ou à la perpendiculaire en utilisant des équerres.
Quelle que soit la problématique de suivi d’inclinaison, la jauge G5 permet le suivi de la variation d’un angle de 0,03° (0,1 mm au vernier).

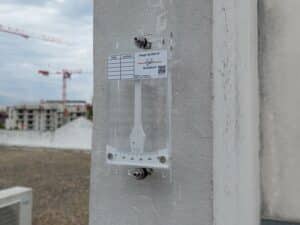

La version économique
Si la taille de l’inclinomètre et/ou le prix sont des priorités par rapport à la résolution de la mesure : la jauge G5mini est une alternative.
Elle est deux fois plus petite que la jauge G5, moins chère mais avec une résolution 2 fois plus faible (résolution 0,06°).
La solution amovible
Si vous avez de nombreux points à surveiller et/ou si vous ne souhaitez pas laisser le témoin sur place, la jauge G5+ avec une platine de fixation est recommandée. Cette jauge est amovible et se positionne par aimantation sur une platine pour effectuer la mesure (platines vendues séparément). Elle présente deux avantages :
- Elle ne reste pas en permanence sur le support : après la lecture de la mesure, elle peut être rangée dans sa valise, évitant ainsi tout risque de dommage ou de dégradation.
- L’achat de platines est économiquement plus avantageux que l’achat de jauges (et de capots de protection, le cas échéant).
Pour la surveillance d’un mouvement dans les 3 dimensions
Si vous avez besoin de surveiller le déplacement d’une structure par rapport à une autre dans les trois dimensions à l’aide d’un seul outil, la jauge 3Dim est l’outil universel qui permet de suivre de manière simple et précise l’évolution millimétrique des structures dans les trois dimensions.
Équipée de trois verniers (0,1 mm en translation, 0,2° en rotation) et d’un fichier de calcul Excel fourni à la demande, cette solution permet de suivre tout type de mouvement, sur une amplitude d’environ 25 cm. Son installation est basée sur la fixation de deux platines magnétiques qui servent de référence pour la mesure. Cet instrument de mesure de fissure ou déformation est amovible et n’est positionné sur les platines que pour réaliser la mesure. Ce système est par exemple beaucoup plus simple à installer qu’un vinchon.
Dans des configurations simples nécessitant un suivi tridimensionnel, il est également possible d’utiliser une combinaison d’instruments de mesure sur deux axes et un désaffleur en utilisant, par exemple, une jauge G6 + G3 ou une jauge E1 + G3.
Il est aussi possible de réaliser un suivi dans les 3 dimensions à distance avec le kit 3D de suivi à distance.
Les outils de mesures pour la flexion de poutre / plafond
La jauge G130 de Saugnac Jauges se distingue par sa capacité à mesurer l’évolution d’une flèche, le basculement d’un mur ou la déformation d’une structure en compression avec une résolution fine de 0,1 mm, soit 0,2 mm de mouvement.
Ce dispositif sur mesure, installé entre deux points d’ancrage espacés de 3 à 15 m, offre une solution adaptée à des problématiques spécifiques, nécessitant une étude approfondie pour chaque cas afin de proposer une solution personnalisée.
Chaque solution G130 est fournie avec une notice et un plan d’installation rédigés spécifiquement en fonction des contraintes propres à chaque projet. Cette approche personnalisée garantit une intégration optimale du témoin de fissure dans l’environnement spécifique de l’utilisateur.
La jauge R130 constitue l’évolution connectée de la G130. Elle conserve la robustesse et la précision du dispositif d’origine tout en intégrant une connectivité complète permettant de suivre à distance et en temps réel la flèche, le basculement d’un mur ou la déformation d’une structure.
Grâce à une résolution de 0,01 mm et à l’intégration de capteurs de température et d’humidité, elle fournit des données fines et contextualisées, directement transmises vers la plateforme Saugnac.app sans intervention manuelle. L’utilisateur bénéficie ainsi d’une surveillance continue et sécurisée, avec la possibilité de configurer des seuils d’alerte afin d’être informé en cas de mouvement anormal.
Surveiller l’écartement de 2 points éloignés de plusieurs mètres
L’extensomètre enregistreur Saugnac, également connu sous le nom de jauge G20, permet un suivi précis au 1/10e de mm près de l’évolution de l’écartement entre deux points éloignés entre eux de plusieurs mètres et situés à plusieurs mètres de hauteur.
En effet, cet extensomètre offre une vérification précise de la constance de la distance entre deux murs parallèles ou de 2 points éloignés sur un même mur. C’est typiquement le cas de la poussée au vide des murs d’église. Grâce à son boîtier déporté, la lecture de la mesure se fait à hauteur d’homme. Par ailleurs, la solution se basant sur la jauge G2, un enregistrement graphique des valeurs mini et maxi est réalisé, lu à environ 0,5 mm près.
L’extensomètre se décline en version connectée pour réaliser le suivi de l’écartement à distance avec l’extensomètre connecté R20. Cette jauge se base sur le fissuromètre connecté R1 et permet donc le suivi à distance de l’évolution de la distance (résolution 0,01 mm), de la température et de l’humidité.
Cette technologie éprouvée garantit une surveillance fiable et précise des variations dans le temps, offrant ainsi une solution idéale pour des projets où la constance de la distance entre deux points est cruciale.
