Jauge E1 – Fissuromètre numérique

Caractéristiques techniques

Principes de fonctionnement du fissuromètre électronique

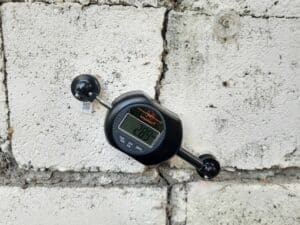

La Jauge E1 est un fissuromètre électronique amovible à lecture numérique pour le suivi manuel des fissures. Cet outil permet de surveiller l’évolution des fissures sur 1 axe ou sur 2 axes avec une résolution de 0,01 mm et une répétabilité de +/- 0,01 mm. À chaque visite, vous relevez vous-même la valeur affichée et la reportez dans l’application Saugnac.app.

Un système de fixation breveté

Son système de fixation breveté consiste à fixer 2 platines transparentes de part et d’autre de la fissure à l’aide du gabarit fourni (3 platines dans le cas d’un suivi sur 2 axes). Après avoir réalisé le zéro dans l’étalon prévu à cet effet, la jauge E1 se positionne dans les platines transparentes pour réaliser la lecture.

Une fabrication à l’épreuve des intempéries

Les platines sont fabriquées dans un matériau (PA12) offrant une grande résistance aux intempéries (pluie, embruns, UV). Ce matériau est couramment utilisé pour les pièces fortement exposées, telles que les phares de voitures, les glaces de montre, les pièces de bateaux, les montures de lunettes ou encore les tableaux de commandes.

Un système compatible avec un fort désaffleur

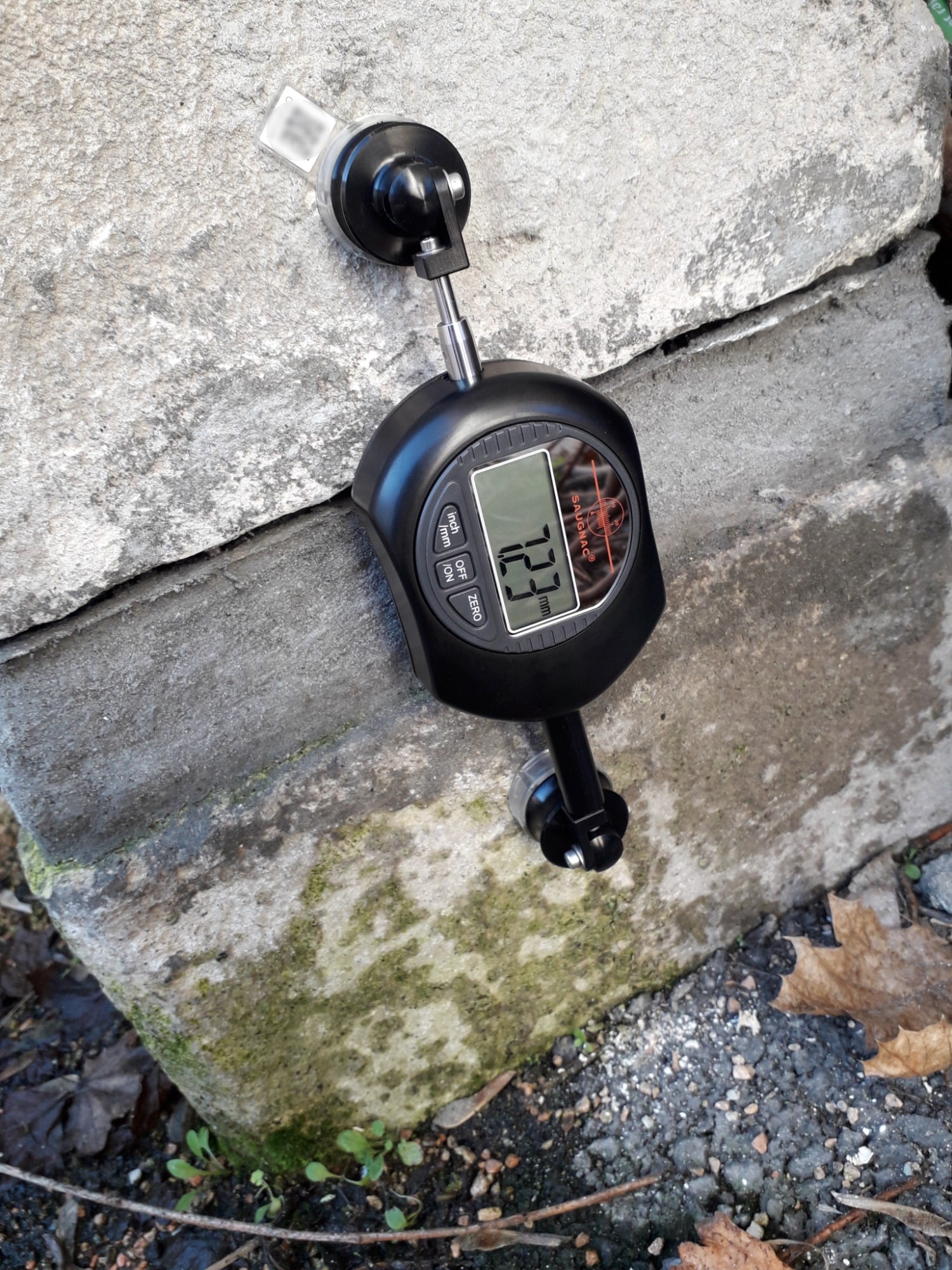

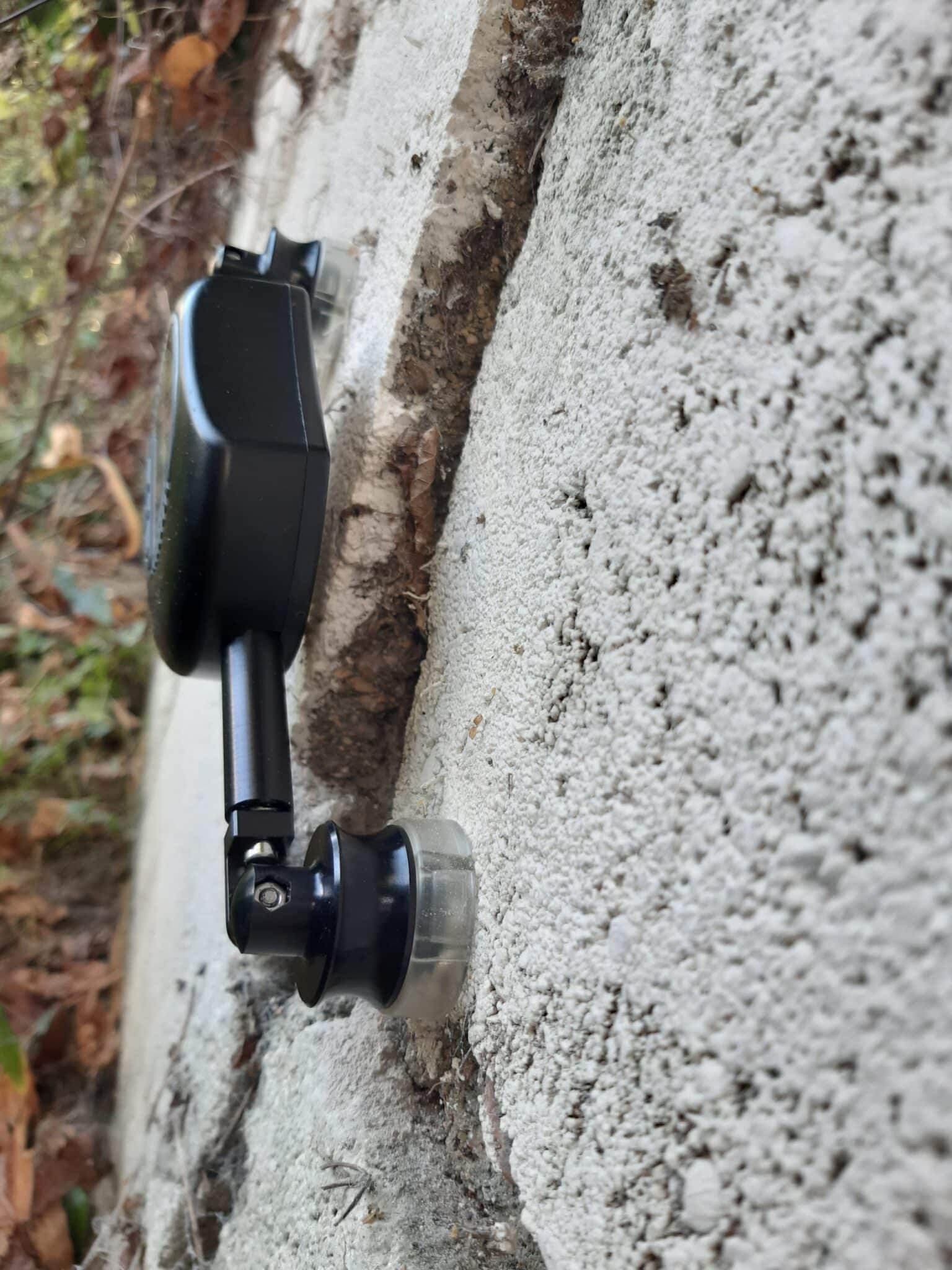

Le système de fixation unique du fissuromètre numérique permet des configurations de poses avec un désaffleur important (jusqu’à 35 mm), dans les angles, sur un plafond sans avoir à tenir la jauge lors de la prise de mesure.

Une solution discrète et pratique

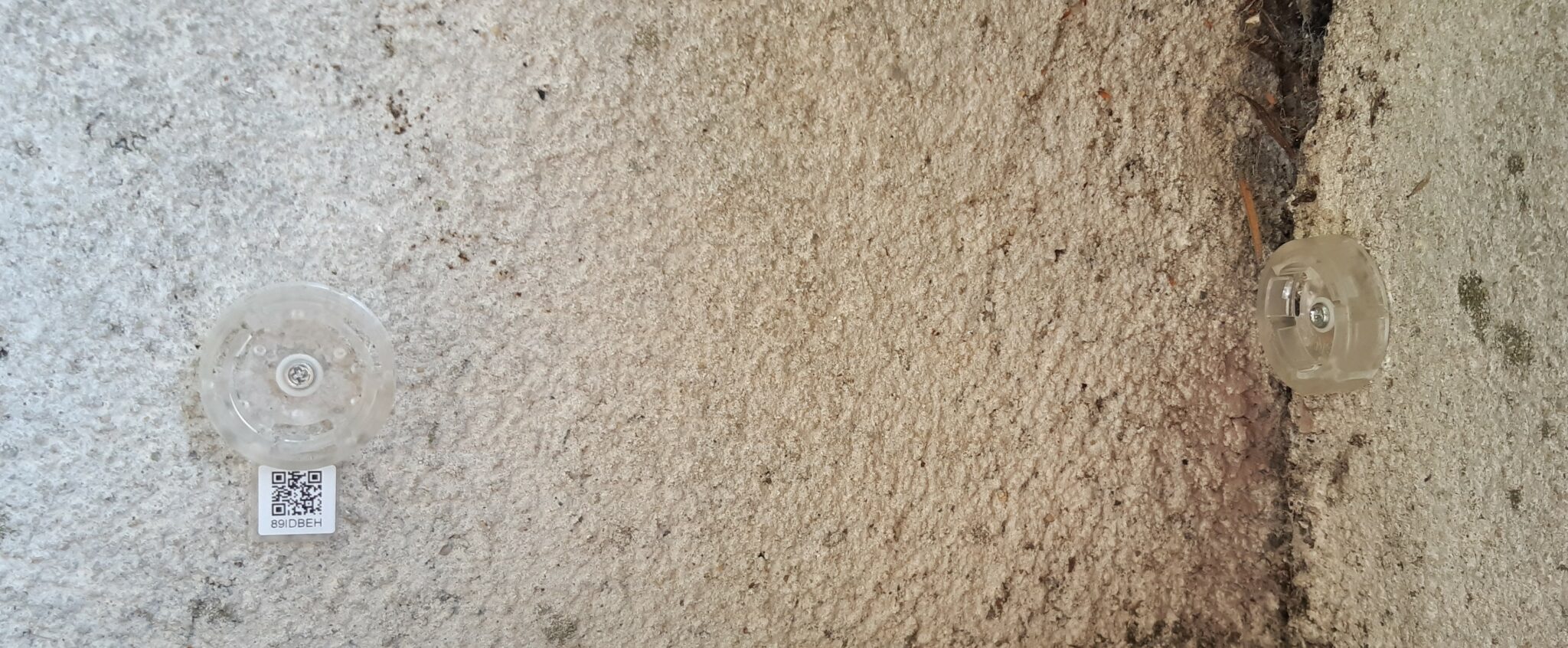

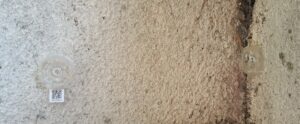

Une fois la lecture réalisée, seules les platines transparentes restent sur le support. Chaque paire de platines fournie possède un QR code et un identifiant unique qui permettent de réaliser tout le suivi des mesures avec l’application Saugnac.app fournie.

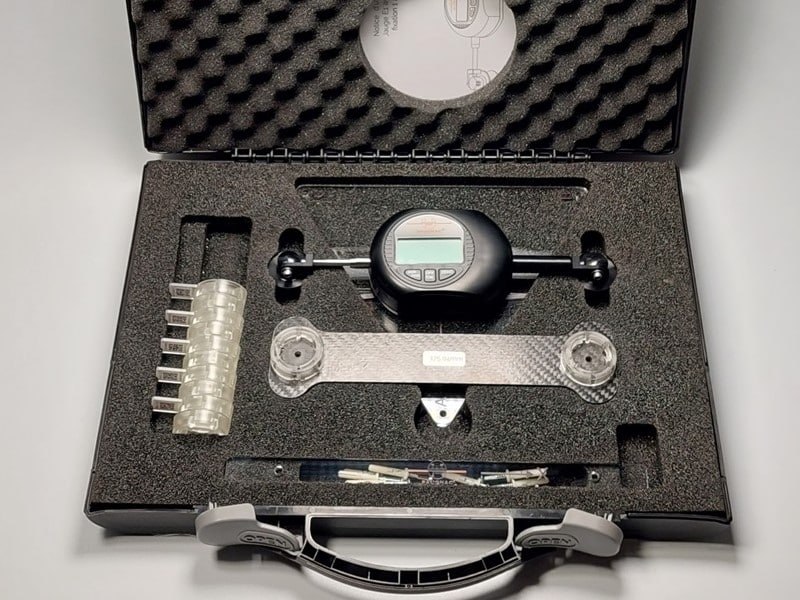

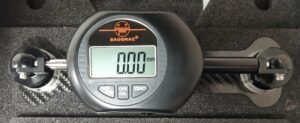

La mallette du fissuromètre numérique

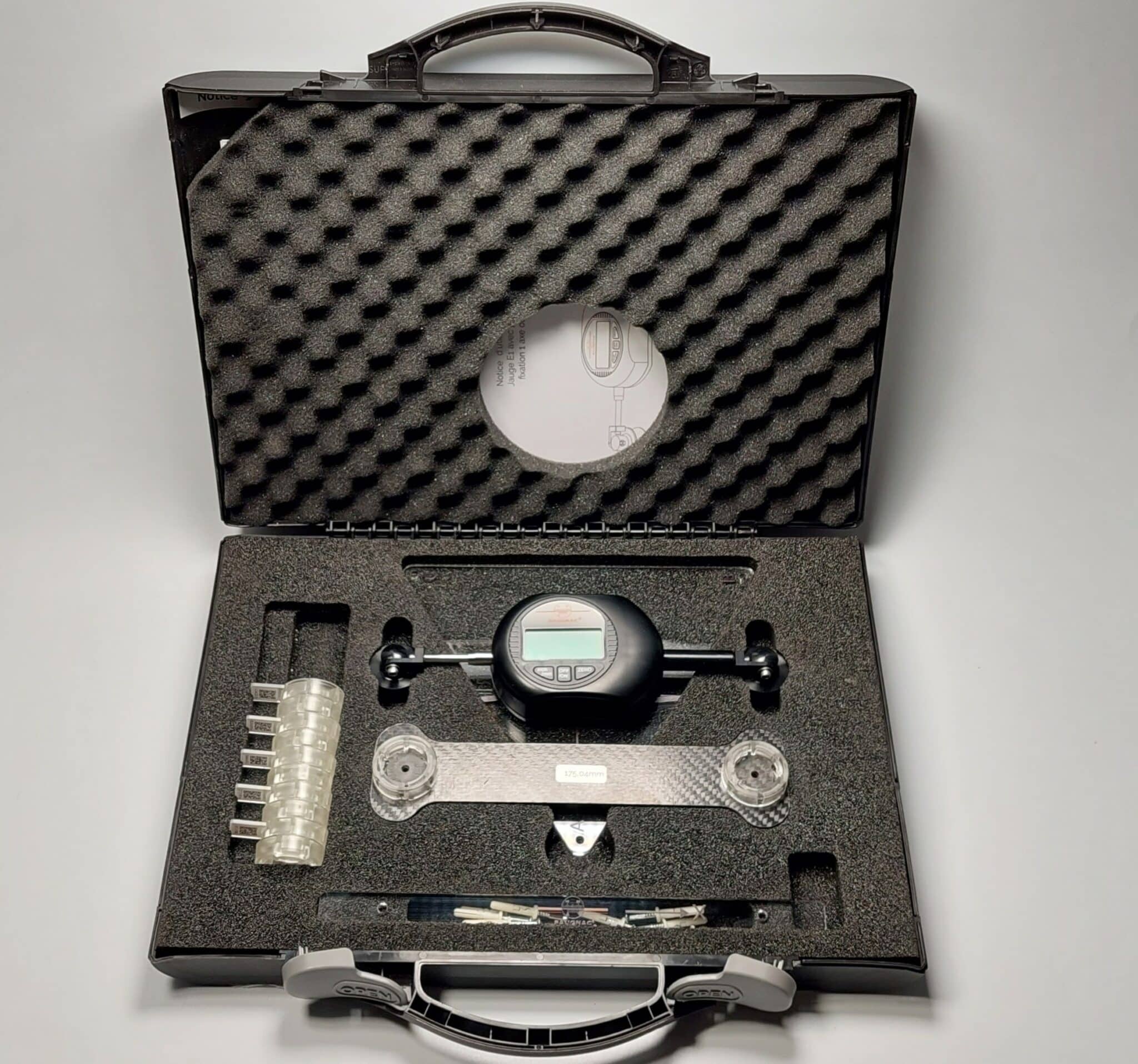

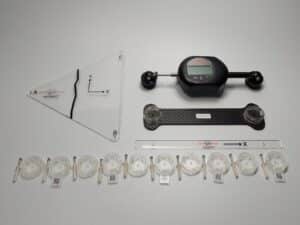

La jauge E1 est livrée dans une mallette de qualité pour faciliter le rangement et le transport avec :

– un étalon en carbone avec très faible coefficient de dilation (3,5 x 10-6) pour réaliser le zéro avant la mesure. L’étalon est mesuré avec une valeur indiquée sur le corps de l’étalon afin de pouvoir comparer les valeurs en cas de changement.

– un gabarit de pose 1 axe

– un gabarit de pose 2 axes

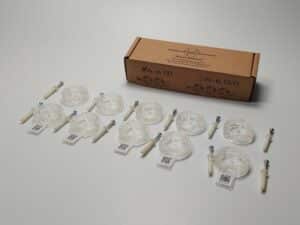

– 5 paires de platines P1E1 avec les tap-vis permettant de suivre 5 fissures sur 1 axe

– une notice détaillée

Comment fixer les platines du fissuromètre électronique ?

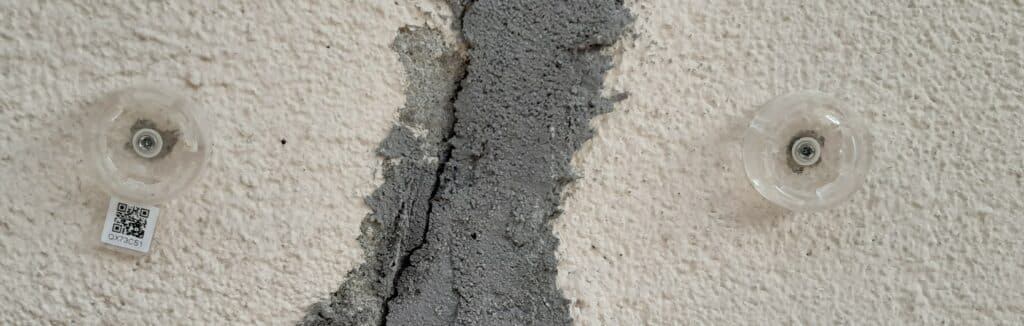

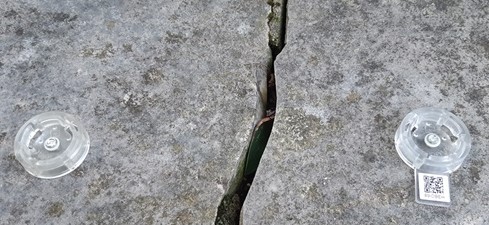

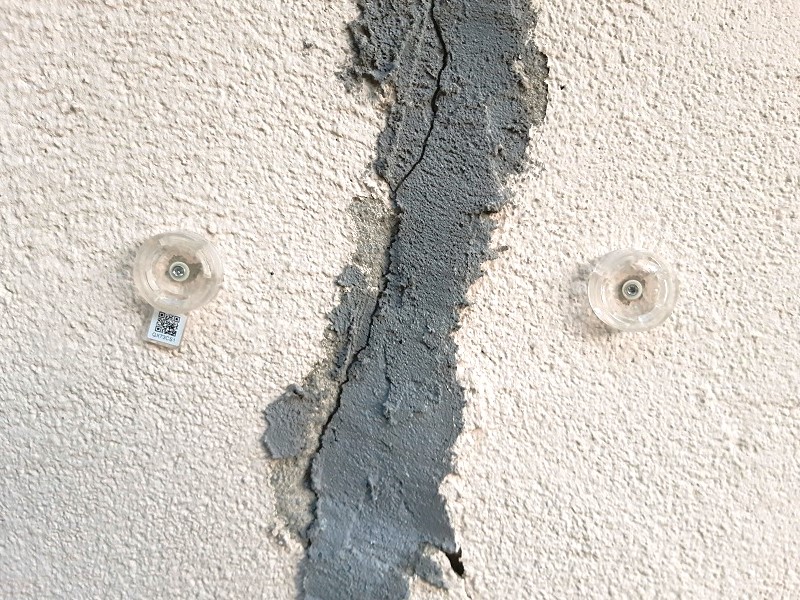

Les platines sont fixées de part et d’autre de la fissure et permettent de réaliser le positionnement de la jauge E1 lors de la mesure. Les platines du fissuromètre numérique sont transparentes et donc peu visibles. Elles font moins de 10mm d’épaisseur ce qui permet un encombrement réduit. Le matériau PA12 utilisé garantit une grande résistance aux intempéries (pluie, UV) sans détérioration.

La fixation est réalisée par fixation mécanique avec les tap-vis de 4mm fournies. Les platines sont fabriquées avec un trou Ø 4mm au centre : ces trous facilitent la fixation mécanique par cheville à frapper / tap-vis. Il faut percer des trous de Ø4 mm de profondeur 30mm au niveau des repères obtenus avec le gabarit de pose fourni.

Le diamètre de 4 mm permet de réaliser très facilement le trou sur n’importe quel support. Il faut passer le tap-vis au travers de la platine dans le trou, frapper avec un marteau, puis finaliser à l’aide du tournevis PZ1. Un ensemble forêt SDS Bosch Ø4 mm + Tournevis Stanley PZ1 est proposé pour faciliter la pose.

Il est aussi possible de réaliser la fixation par collage avec de la colle epoxy à durcissement rapide. Cette colle à prise rapide permet une fixation en 4 minutes. Seul inconvénient : la prise définitive étant de 2h, il faut attendre ce délai pour réaliser la première mesure afin de s’assurer que les platines ne pourront plus bouger. La résolution de la jauge E1 étant au centième de mm (0,01mm), la répétabilité de la mesure au centième dépend de la qualité de la fixation.

Comment mesurer l’évolution de l’écartement d’une fissure avec la jauge E1 ?

Le suivi manuel d’une fissure sur un axe avec la jauge E1 se fait très simplement. À chaque visite, vous relevez vous-même la valeur.

1 – Fixer la paire de platines du fissuromètre électronique

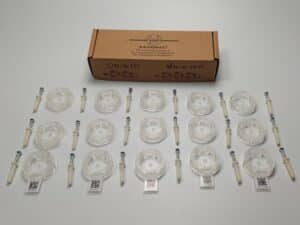

Il faut tout d’abord fixer la paire de platines pour suivi sur 1 axe (P1E1) de part et d’autre de la fissure (cf. ci-dessus). 5 paires de platines P1E1 pour le suivi sur 1 axe sont fournies avec la jauge E1. Il est ensuite possible de racheter des boites de 5 paires de P1E1 pour réaliser d’autres suivi.

2 – Réaliser la mise à zéro fissuromètre numérique dans l’étalon

Une fois la fixation réalisée, il faut réaliser la mise à zéro dans l’étalon fourni : la jauge E1 fonctionne par mesure comparative par rapport à cet étalon fourni. Il faut toujours mettre la jauge à zéro sur l’étalon avant de réaliser une mesure sur les platines. Nous recommandons de réaliser cette opération directement dans la valise afin que l’étalon soit bien à plat.

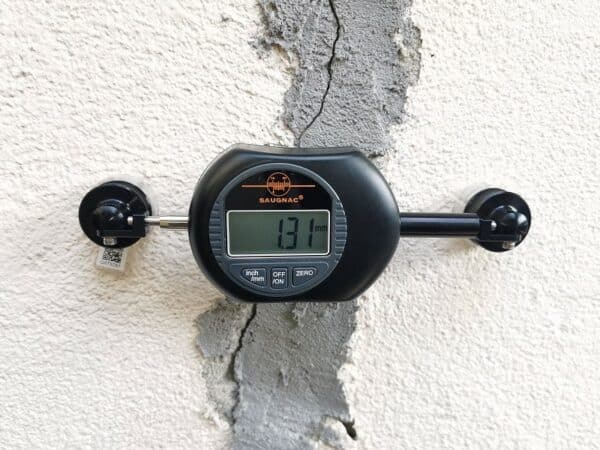

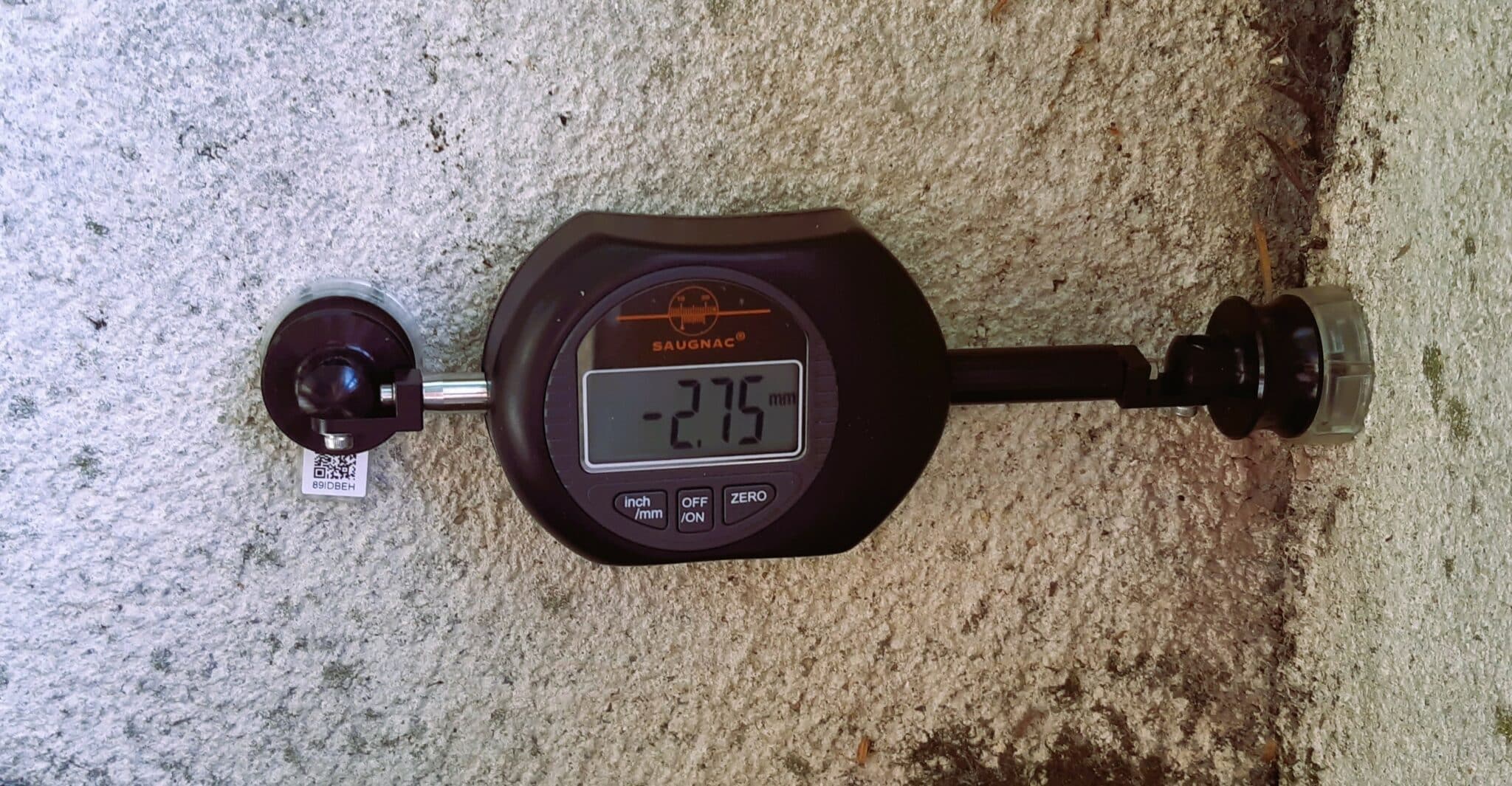

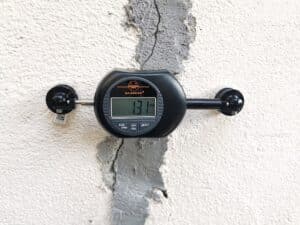

3 – Réaliser le relevé de la mesure

Puis il faut positionner la jauge dans les platines et réaliser le relevé de la mesure. La différence entre deux mesures permettra de calculer l’évolution du mouvement. Vous reportez ensuite manuellement la valeur lue dans l’application Saugnac.app.
Pour garantir la fiabilité des résultats, nous recommandons de relâcher les contraintes mécaniques après chaque positionnement et de réaliser systématiquement trois mesures successives dont vous calculez la moyenne.

4 – Suivre facilement l’évolution de la fissure

Le suivi des mesures peut être réalisée facilement dans l’application Saugnac.app. Chaque platine fournie possède un QR code unique qui assure une traçabilité des mesures en associant un historique à une platine.

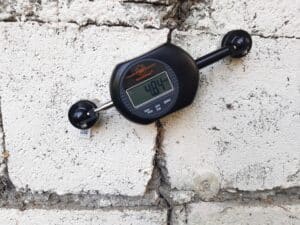

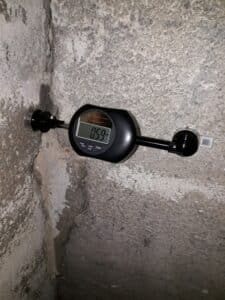

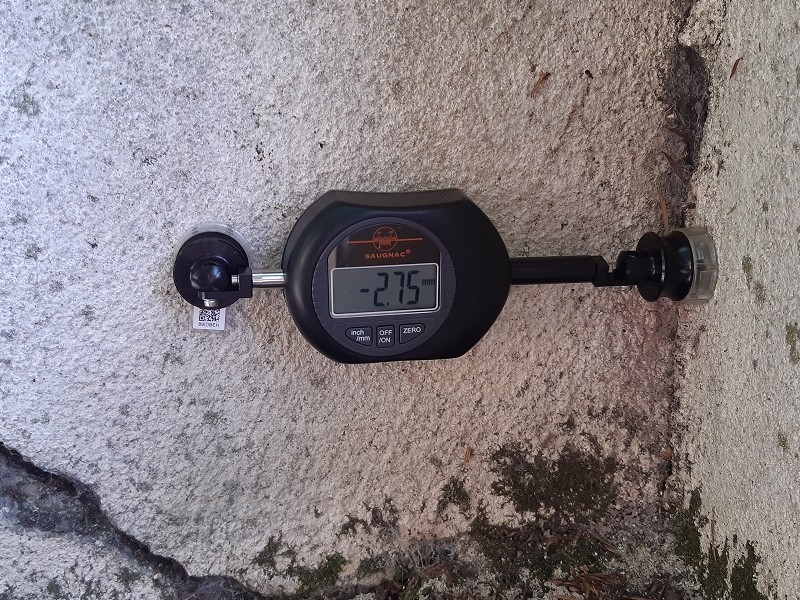

Comment mesurer une fissure en angle ?

Le système de fixation de la jauge E1 permet de réaliser une pose dans les angles. Grâce au gabarit de pose pour suivi sur 1 axe fourni, l’utilisateur détermine les repères pour une fixation en angle. Il suffit ensuite de positionner la jauge dans les platines pour lire la mesure et de reporter les valeurs dans l’application Saugnac.app

Comment mesurer une fissure sur 2 axes (écartement + cisaillement) ?

La jauge E1 permet la surveillance des fissures sur 2 axes. Cela signifie qu’il est à la fois un écartement de la fissure et un cisaillement. Ce cas peut se présenter par exemple lors d’un affaissement partiel du sous-sol (exemple illustratif à gauche)

Pour réaliser la surveillance d’une fissure ou d’un mouvement de ce type, il faut utiliser la jauge E1 combinée avec des platines P2E1 pour suivi sur 2 axes et l’application Saugnac.app pour réaliser les calculs.

En termes de fonctionnement, les platines P2E1 sont similaires aux platines P1E1 (fixation et positionnement identiques), mais elles sont fournies par triplets (3 platines).

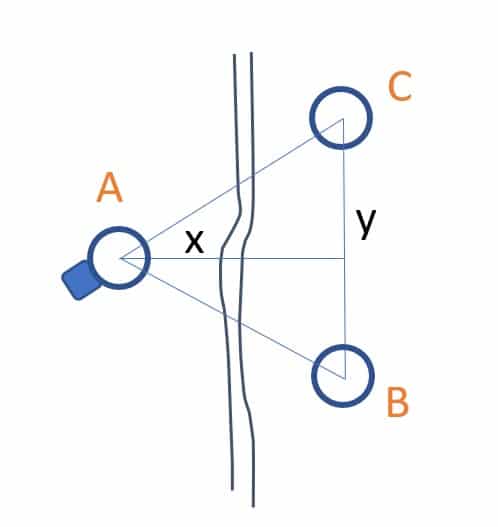

En utilisant le gabarit 2 axes fourni, les platines P2E1 sont fixées selon les 3 repères A, B et C. Les mesures AB, AC et BC seront réalisées la première fois. Puis les prochaines mesures du fissuromètre numérique seront réalisées uniquement sur les longueurs AB et AC (BC ne variant pas).

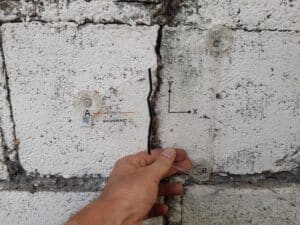

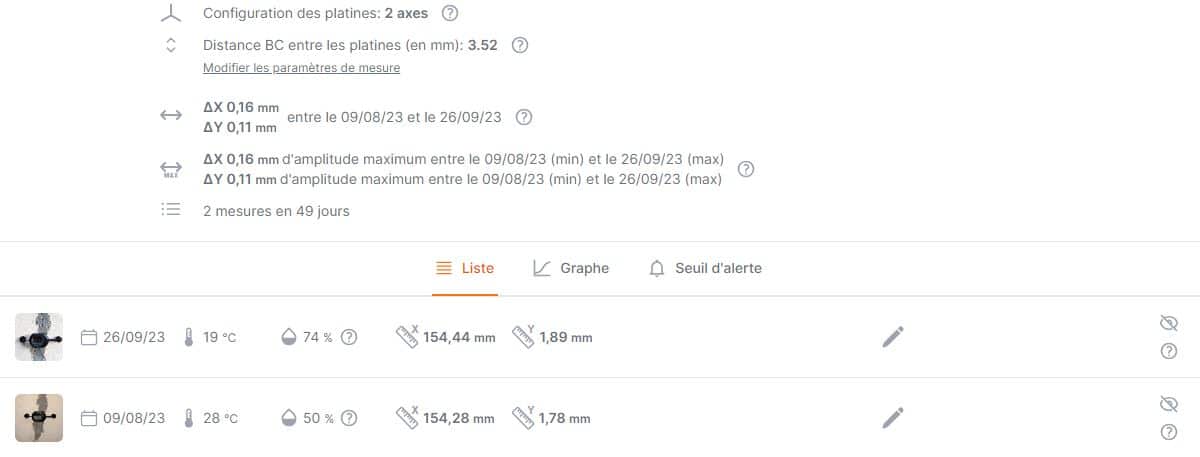

L’application Saugnac.app permet de projeter ces valeurs dans un référentiel orthonormé X,Y et d’en déduire le mouvement sur ces 2 axes. Pour bien identifier le repère X, Y correspondant, il est représenté sur le gabarit. Nous recommandons de prendre une photo des platines avec le gabarit devant pour bien identifier les platines A, B et C ainsi que les axes X,Y pour faciliter la suite des relevés et l’interprétation.

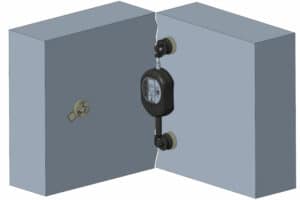

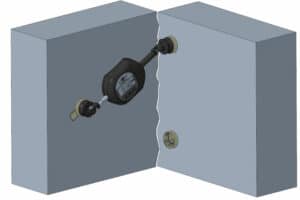

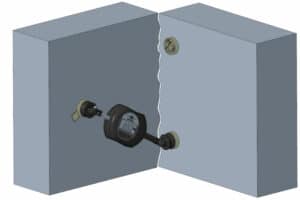

Toutes les poses sont possibles (fissure verticale, horizontale, oblique, angle), en positionnant le gabarit suivant la fissure. Exemple de positionnement du fissuromètre électronique et des platines pour suivre une fissure en angle sur 2 axes :

Télécharger l’application Saugnac.app pour suivre vos mesures

La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur pc ou sur smartphone depuis https://saugnac.app. Grace à l’identification unique de chaque paire de platines P1E1 (pour suivi 1 axes) ou triplet de platines P2E1 (pour suivi 2 axes), il est possible d’associer les mesures relevées manuellement à chaque point de relevé. Avec l’application vous pouvez :

– enregistrer les mesures dans votre espace
– récupérer la température et le taux d’humidité grâce à la géolocalisation
– calculer la variation sur 2 axes (X et Y)
– collaborer à plusieurs sur une même jauge
– gérer des seuils d’alerte
– classer les jauges par lieu et les localiser sur une carte
– télécharger les données au format Excel
– afficher automatiquement des graphiques
– partager les données avec d’autres personnes sans compte
– accéder à l’application depuis votre PC ou smartphone
– ajouter des mesures sans connexion en mode hors ligne

Retrouvez toutes les explications sur le fonctionnement de l’application

Questions fréquentes sur la jauge E1

La jauge E1 transmet-elle les mesures automatiquement dans l’application ?

Non. La jauge E1 est un fissuromètre amovible à relevé manuel. Vous réalisez vous-même chaque mesure sur site, puis vous reportez la valeur lue dans l’application Saugnac.app. Il n’y a aucune collecte ni transmission automatique des données. Pour un suivi à distance avec relevé automatique, c’est la jauge connectée R1 qui est prévue.

Quelle différence entre la jauge E1 et la jauge connectée R1 ?

La jauge E1 est dédiée au suivi manuel : vous mesurez vous-même à chaque visite et obtenez une lecture numérique avec une résolution de 0,01 mm. La jauge R1, elle, mesure en continu et transmet les données automatiquement via un module LTE-M/NB-IoT – idéale pour les ouvrages difficiles d’accès ou à surveiller en permanence.

Quelle est la précision de la jauge E1 ?

La jauge E1 offre une résolution de 0,01 mm et une répétabilité d’environ ± 0,01 mm dans des conditions idéales et avec une manipulation parfaitement reproductible. Cette grande précision rend l’appareil sensible aux moindres écarts de positionnement et de manipulation – la répétabilité dépend donc de la qualité de la fixation des platines ainsi que d’une réalisation soignée et constante de la mesure. Nous recommandons de relâcher les contraintes mécaniques après chaque positionnement et de réaliser systématiquement trois mesures successives dont vous calculez la moyenne.

Peut-on suivre une fissure sur deux axes avec la jauge E1 ?

Oui. En combinaison avec les platines P2E1, il est possible de mesurer à la fois l’écartement et le cisaillement d’une fissure. L’application Saugnac.app en déduit le mouvement dans un référentiel orthonormé X,Y.

La jauge E1 peut-elle être utilisée en angle ou avec un fort désaffleur ?

Oui. Le système de fixation breveté permet des poses dans les angles, sur un plafond ou avec un désaffleur important (jusqu’à 35 mm), sans avoir à tenir la jauge lors de la prise de mesure.

La jauge E1 convient-elle à une utilisation en extérieur ?

Oui. Les platines transparentes sont fabriquées en PA12, un matériau particulièrement résistant aux intempéries (pluie, UV), ce qui les rend adaptées aux applications intérieures comme extérieures. En revanche, la jauge elle-même est un appareil de mesure amovible qui n’est pas prévu pour rester en extérieur : après chaque relevé, elle se retire des platines et doit être rangée dans sa mallette de transport. Seules les platines transparentes restent en place sur le support.
