Jauge R130

Caractéristiques techniques

Présentation de la jauge R130 — suivi de la flèche, du basculement et des déformations

La R130 reprend la robustesse et les principes de la jauge G130, en y ajoutant une connectivité complète pour un suivi à distance et en temps réel. Elle permet de mesurer l’évolution d’une flèche avec transmission automatique des données via l’application saugnac.app.

Contrairement à un fissuromètre connecté classique, qui mesure l’écartement d’une fissure entre deux points proches, la R130 mesure une flèche ou une déformation sur une portée de 3 à 15 m grâce à un câble Invar métrologique, ce qui la rend adaptée au suivi de grandes portées (planchers, poutres, charpentes, ouvrages d’art).

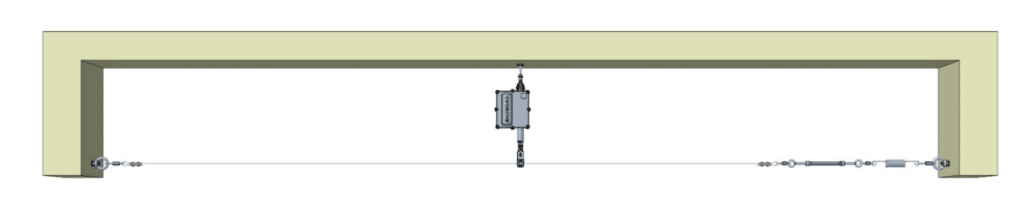

La jauge R130 s’appuie sur :

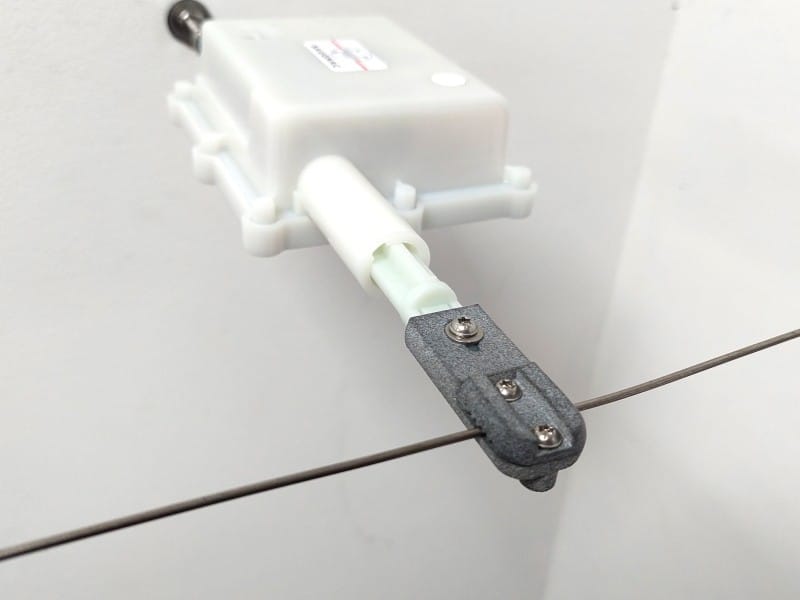

• Une jauge R1 connectée avec une fixation spécifique pour la fixer au câble Invar : les capteurs intégrés transmettent automatiquement les données vers la plateforme numérique, évitant toute lecture manuelle et permettant un suivi continu.
• Un câble Invar métrologique (Ø 1,65 mm, coefficient de dilatation 4,4 × 10⁻⁷/°C entre 20 °C et 100 °C) tendu entre deux points fixes.
• Un dispositif mécanique de tension adapté à la longueur du câble.
• Un ressort taré assurant une tension constante.

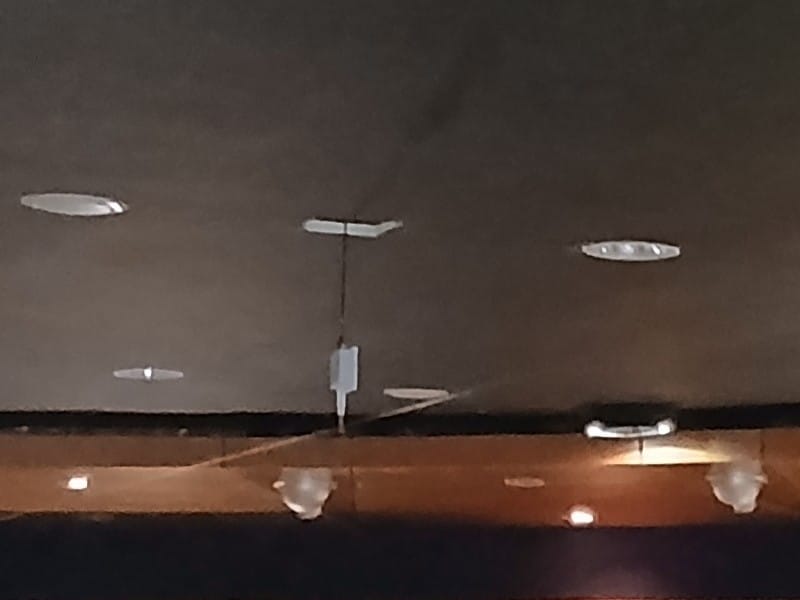

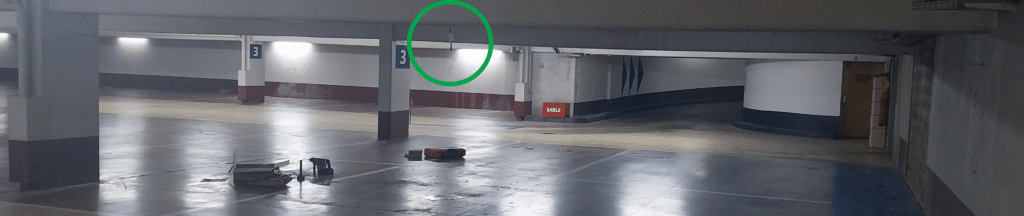

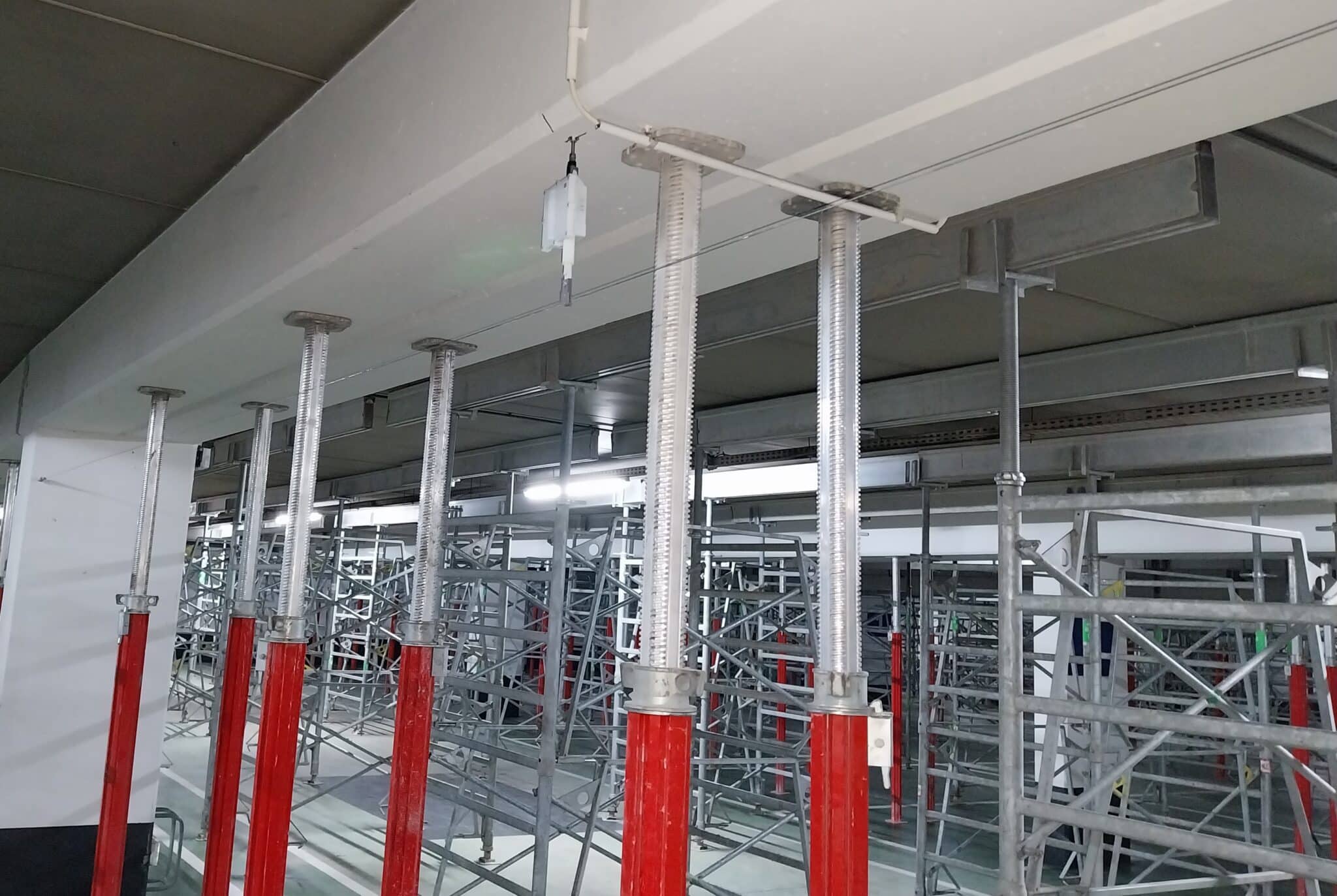

Exemples d’installations :

Applications et cas d’usage

La jauge R130 est conçue pour la surveillance structurelle à distance dans des contextes variés :

• Suivi de flèche de plancher ou de dalle : surveiller l’affaissement progressif d’un plancher sous charge.
• Surveillance de poutres et de charpentes (bois, béton, métal) : détecter une déformation lente sur de grandes portées.
• Auscultation d’ouvrages d’art et de monuments historiques : suivi en continu sans intervention récurrente d’un technicien.
• Suivi pendant des travaux mitoyens ou de démolition : contrôler l’évolution d’une structure exposée aux vibrations et aux mouvements.
• Surveillance de basculement et de tassement : suivre l’évolution d’un mouvement structurel sur le long terme.

Pour le suivi de l’écartement d’une fissure plutôt que d’une flèche, la jauge R1 connectée reste la solution adaptée.

Suivi des mesures avec l’application Saugnac

Toutes les données collectées par les 3 capteurs sont accessibles sur l’application Saugnac https://saugnac.app/ depuis un PC ou smartphone. L’application est fournie avec la jauge R130 et reste accessible même si l’abonnement pour envoyer les données de la jauge a expiré.

Cette application très simple d’utilisation permet notamment :

• De générer et télécharger des graphiques
• De télécharger les données au format Excel ou CSV
• De définir des seuils d’alertes avec des notifications mails
• De modifier le paramétrage à distance
• De partager les données d’un simple clic

Pour une étude et devis personnalisé : contactez-nous.

Questions fréquentes

Comment mesurer la flèche d’une poutre ou d’un plancher à distance ?

La jauge R130 mesure la flèche en continu grâce à un câble Invar tendu entre deux points d’ancrage et un capteur linéaire connecté. Les données sont transmises automatiquement via le réseau LTE-M / NB-IoT et consultables sur l’application Saugnac, sans déplacement pour le relevé.

Quelle est la différence entre la R130 et un fissuromètre connecté ?

Un fissuromètre connecté comme la jauge R1 mesure l’écartement d’une fissure entre deux points proches. La R130 mesure une flèche ou une déformation sur une portée de 3 à 15 m, ce qui la destine au suivi de grandes structures (planchers, poutres, charpentes, ouvrages d’art).

La R130 fonctionne-t-elle en sous-sol ou en cave ?

Le module LTE-M / NB-IoT offre une meilleure pénétration du signal que le réseau mobile classique, ce qui rend la réception possible en cave, sous-sol ou parking selon le site. Une vérification de la couverture sur le lieu d’installation est recommandée au préalable.

Sur quelle longueur peut-on suivre une flèche avec la R130 ?

La R130 couvre une distance de 3 à 15 m entre les deux points d’ancrage en standard. Au-delà, une analyse préalable permet de vérifier les conditions et de définir la solution adaptée.

Quelle est l’autonomie de la jauge R130 ?

L’autonomie est comprise entre 2 et 7 ans selon le paramétrage de la fréquence de mesure et d’envoi des données.
