Jauge R5 – Inclinomètre connecté

Avantages de l’inclinomètre connecté pour suivre une inclinaison à distance

Partage de rapport

Accès aux données en lecture seule sans compte à partir d’un lien

Gestion de seuil d’alerte

Définition d’un seuil d’alerte avec envoi d’un mail en cas de dépassement

Mode Suivi+

Possibilité d’activer une surveillance renforcée sur une période limitée

Caractéristiques techniques

Présentation de la jauge R5 – Inclinomètre connecté

Un inclinomètre connecté, autonome et prêt à l’emploi

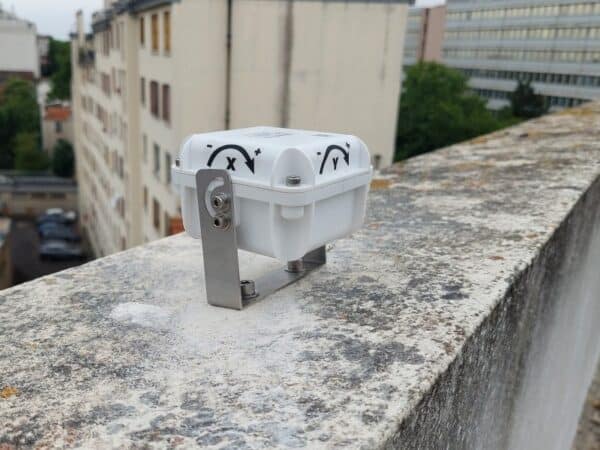

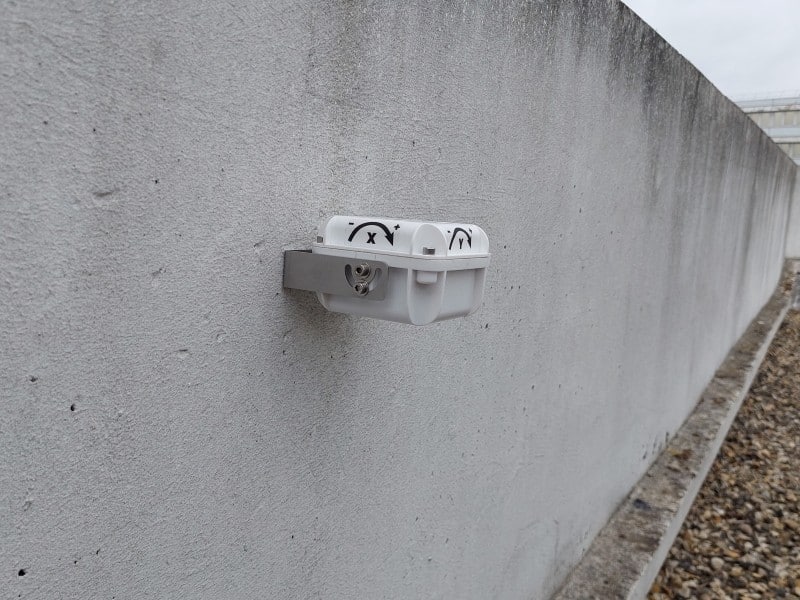

La jauge R5 est un inclinomètre connecté conçu pour surveiller à distance l’inclinaison d’ouvrages d’art, de murs de soutènement, de balcons ou de toute autre structure sensible. Entièrement autonome, elle ne nécessite aucun équipement supplémentaire pour fonctionner. Fournie prête à l’emploi, elle intègre tout ce qui est nécessaire à une surveillance fiable, précise et durable.

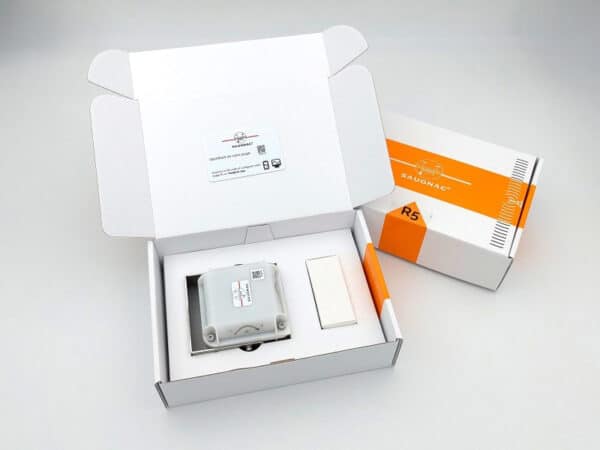

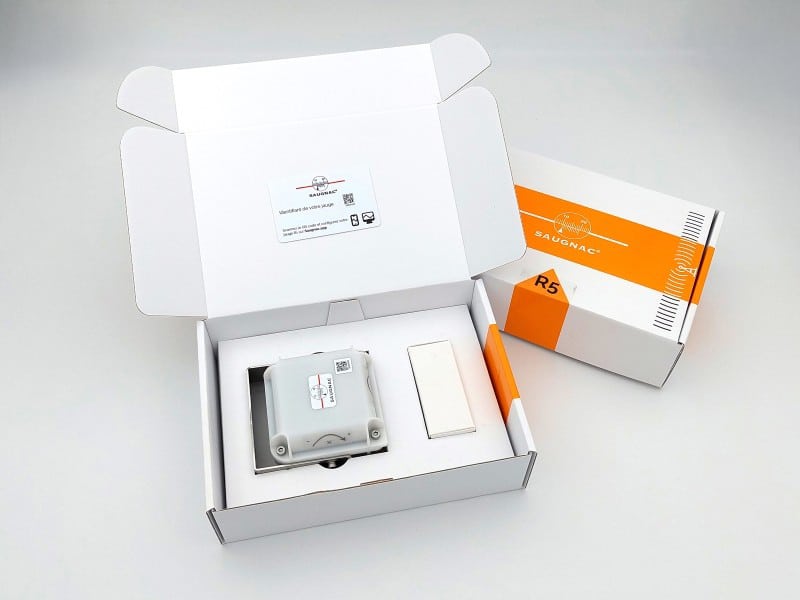

Un dispositif complet livré avec :

• Trois capteurs embarqués : mesure de l’inclinaison sur 2 axes, température et humidité
• Une application accessible sans limite de durée, sur smartphone ou PC, pour configurer et consulter les données
• Un an d’abonnement inclus, activé uniquement à la première mise en route. Même après expiration, les données restent disponibles dans l’application
• Le mode “Suivi+” pour renforcer temporairement la fréquence des mesures (jusqu’à 1 mesure toutes les 2 minutes et des envois de données toutes les heures). Ce mode est limité dans le temps pour préserver la batterie et la quantité de données
• La visserie fournie (équerre et chevilles), pour une fixation simple dans toutes les configurations

La jauge R5 se réveille à intervalles réguliers pour mesurer l’inclinaison, la température et l’humidité, enregistre les données localement, puis les transmet à l’application selon la fréquence d’envoi définie.

Grâce à son interface intuitive, aucun besoin de compétence technique. L’utilisateur définit simplement trois paramètres depuis l’application : la fréquence des mesures, la fréquence d’envoi des données, l’heure de début de la surveillance.

Un inclinomètre réutilisable et configurable à distance : les réglages peuvent être ajustés à tout moment à distance pour s’adapter aux besoins du chantier. Une fois une campagne de mesures terminée, la jauge peut être démontée, stockée, puis réutilisée pour une nouvelle mission avec une reconfiguration identique à la première installation.

Une couverture réseau étendue, en France et à l’international

La jauge R5 se connecte sur le réseau LTE-M / Nb-IoT. Il s’agit d’un réseau basé sur les antennes 4G et spécialement conçu pour les objets connectés avec un protocole permettant une portée plus importante en distance et à travers les murs (possibilité de capter en sous-sol là où un téléphone ne capte pas).

La connectivité est multi-opérateur et permet de couvrir de plus de 99% de la population et 96% de la surface en France et fonctionne dans tous les pays d’Europe et les principaux pays du monde.

L’abonnement ne débute qu’à l’activation de la jauge. Tant que celle-ci n’est pas mise en service, l’abonnement ne prend pas effet

Plus de 8 années d’autonomie selon l’usage

La jauge fonctionne avec une pile lithium 3,6 V (incluse à la livraison). Son autonomie dépend des réglages choisis et des conditions d’utilisation : elle peut varier de plus de 2 ans à plus de 8 ans dans des situations standards. L’application indique une estimation de la durée de vie restante lors du paramétrage initial.

Lorsque la batterie approche de sa fin de vie, une alerte est automatiquement envoyée pour anticiper le remplacement de la pile.

Mode « Suivi+ » : une surveillance renforcée activable à distance

Pour répondre à des besoins ponctuels de surveillance plus intensive (ex. : événements inhabituels, travaux, alerte structurelle), un mode « Suivi+ » peut être activé à distance via l’application.

Ce mode permet d’augmenter la fréquence des mesures et des transmissions, avec les réglages suivants :

• fréquence de mesure : toutes les 2, 5, 10, 20, 30 ou 60 minutes
• fréquence d’envoi des mesures : toutes les 1, 2, 3 ou 4 heures

Ce mode est temporaire, car il consomme davantage d’énergie et de données.
La durée maximale de fonctionnement est automatiquement déterminée en fonction de la fréquence choisie. Une fois cette durée atteinte, si l’utilisateur n’a pas désactivé le mode « Suivi+ », l’appareil revient automatiquement au mode standard afin de préserver l’autonomie de la batterie et la quantité de données échangées. Ce mode est activable plusieurs fois pour une série de mesures dans la limite de 12 000 mesures.

Installation simple et rapide de l’inclinomètre R5

L’installation de la jauge R5 est conçue pour être rapide et accessible à tous, sans compétence technique particulière. Elle se réalise en quelques étapes, à l’aide de la visserie fournie et de l’application Saugnac, disponible sur smartphone et PC. Une notice détaillée accompagne la jauge pour vous guider pas à pas.

Etapes d’installation :

1. Ajouter la jauge dans l’application Saugnac : scannez le QR code présent sur la jauge ou saisissez manuellement l’identifiant situé sous le QR code pour l’ajouter à votre interface.
2. Configurer les paramètres de fonctionnement : depuis l’application, définissez :
   • l’heure de la première mesure
   • la fréquence des mesures : toutes les 2h, 4h, 6h, 8h, 12h ou 24h
   • La fréquence d’envoi des données : toutes les 12h, tous les 1, 2, 3 ou 7 jours. Remarque : une fréquence d’envoi plus espacée prolonge l’autonomie de la jauge.
3. Mettre la jauge sous tension : Ouvrez le boîtier, actionnez l’interrupteur pour l’allumer, puis refermez le boîtier. La jauge s’initialise automatiquement, se connecte au réseau et signale son statut via une LED. Une fois prête, elle passe en veille jusqu’à l’heure de la première mesure.
4. Fixer la jauge sur la structure à surveiller :

   • sur support plein : utilisez les chevilles en laiton
   • sur support creux : utilisez les chevilles EPDM

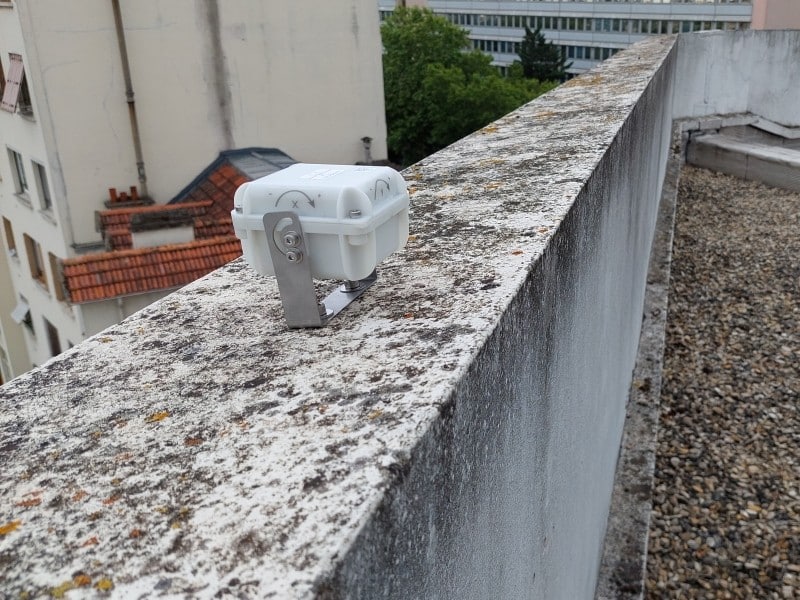

Fixation de l’inclinomètre connecté

La jauge R5 est fournie avec 2 types de chevilles :

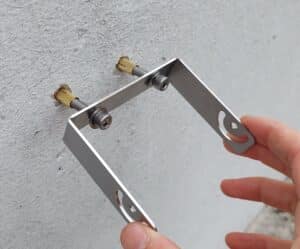

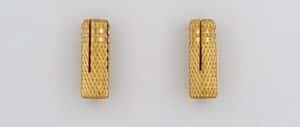

Des chevilles en laiton pour support plein nécessitant des trous de Ø8 mm
Matériel nécessaire non fourni pour fixation sur support plein avec chevilles laiton : perceuse, mèche de Ø8 mm, clé 6 pan 3 mm, clé Torx T10 + clé 6 pan 4 mm pour ouvrir le boitier et mettre sous tension l’inclinomètre.

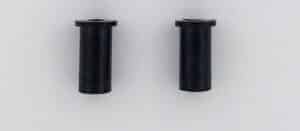

Des chevilles EPDM avec écrous et rondelles pour support creux (aussi utilisables en support plein) nécessitant des trous de Ø13 mm.
Matériel nécessaire non fourni pour fixation sur support creux (ou plein) avec chevilles EPDM : perceuse, mèche de Ø13 mm, clé 6 pan 3 mm, clé Torx T10 + clé 6 pan 4 mm pour ouvrir le boitier et mettre sous tension l’inclinomètre.

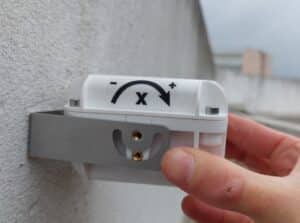

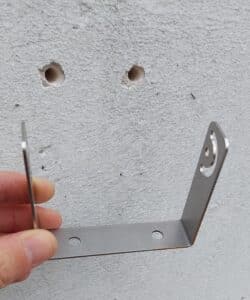

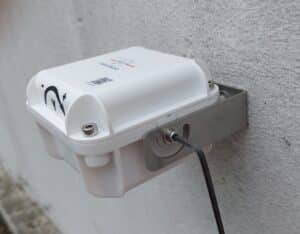

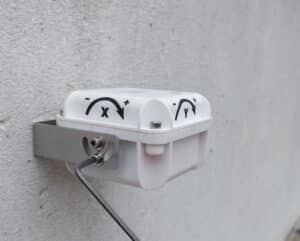

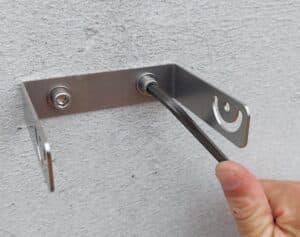

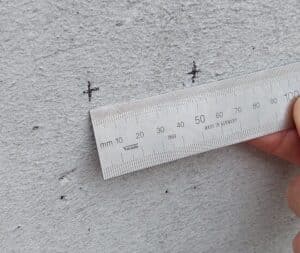

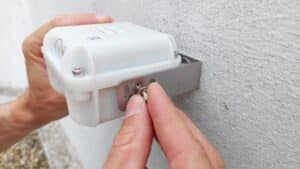

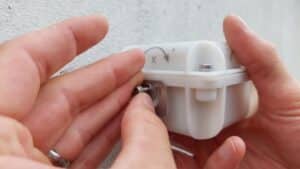

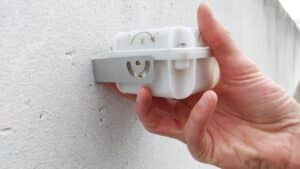

Pour fixer la jauge, il faut réaliser les trous, insérer les chevilles, préparer l’ensemble visserie + équerre à fixer sur le support, puis positionner l’inclinomètre dans l’équerre et ajuster le positionnement.

Abonnement et couverture réseau : une connectivité fiable et étendue

Chaque jauge connectée est livrée avec un abonnement multi-opérateur d’un an, valable dans toute l’Europe et les principaux pays du monde.
Lors de sa mise sous tension, l’appareil sélectionne automatiquement le réseau le plus performant disponible, en s’appuyant sur les protocoles LTE-M et NB-IoT, spécialement conçus pour les communications d’objets connectés via les antennes 4G des opérateurs mobiles.

Vérification de la couverture en France
Pour vérifier la couverture réseau à une adresse précise, vous pouvez utiliser le service officiel de l’ARCEP : https://monreseaumobile.arcep.fr
Sélectionnez « Internet mobile », puis le réseau 4G, choisissez un opérateur (Orange, Bouygues, SFR), et entrez l’adresse souhaitée pour consulter la qualité du signal.

Gestion des interruptions réseau
En cas de perte temporaire de connexion, la jauge enregistre les données localement. Ces données seront automatiquement transmises lors de la prochaine connexion.
Si l’interruption persiste, l’appareil tente une reconnexion automatique, incluant un changement d’opérateur si nécessaire.

Gestion de l’abonnement

• Durée : 1 an à compter de la première activation
• Prolongation : directement depuis l’application, soit par carte bancaire, soit via un bon de commande généré à partir d’un devis
• Tarif : 49 € HT pour un an supplémentaire
• Données : après expiration, les données précédemment enregistrées restent consultables, mais aucune nouvelle mesure n’est transmise tant que l’abonnement n’est pas renouvelé

Suivi en temps réel des inclinaisons depuis l’application Saugnac

Toutes les données mesurées par les capteurs intégrés (inclinaison sur 2 axes, température et humidité) sont accessibles à distance via l’application https://saugnac.app, disponible gratuitement sur smartphone et PC. L’accès à l’application reste actif même après la fin de l’abonnement, et les données précédemment enregistrées restent consultables sans limite de temps.

📊 Visualisation et exploitation des données

Graphiques personnalisables : visualisez l’évolution des mesures dans des graphiques clairs et exportables au format image, idéals pour vos rapports
Export des données : téléchargez les mesures brutes aux formats Excel ou CSV pour une analyse approfondie
Partage de rapports dynamiques : générez un lien sécurisé donnant accès à un rapport interactif contenant les données les plus récentes au moment de la consultation

🚨 Système d’alerte
L’application permet de configurer des alertes par email en cas de dépassement d’un seuil (à la hausse ou à la baisse) par rapport à la première mesure enregistrée. Vous êtes ainsi informé en cas d’évolution inhabituelle ou critique. L’alerte est envoyée au moment de la transmission des données.

Interface pour envoyer les données dans votre système informatique

Nous mettons à disposition une API standard pour envoyer les données dans n’importe quel système d’information. Nous sommes aussi en capacité de déposer des fichiers plats type csv sur un serveur FTP sécurisé. Vous souhaitez faire remonter les données directement dans votre SI sans consulter notre application, contactez-nous pour la mise en place.
