Jauge R2.P – Suivi tassement des ponts et ouvrages

Jauge R2.P – pour la surveillance des ponts et ouvrages soumis aux variations thermiques

La jauge R2.P est un capteur connecté spécialement adapté à la surveillance des ouvrages soumis à des mouvements combinés de variations thermiques longitudinales et de tassements verticaux.

Développée pour répondre aux contraintes spécifiques des ponts, cette déclinaison de la jauge R2 intègre un système mécanique permettant d’absorber les variations de longueur dues à dilatation du tablier. Elle permet ainsi une surveillance fiable des appuis, culées, tabliers et zones critiques d’ouvrages d’art.

Principe de fonctionnement

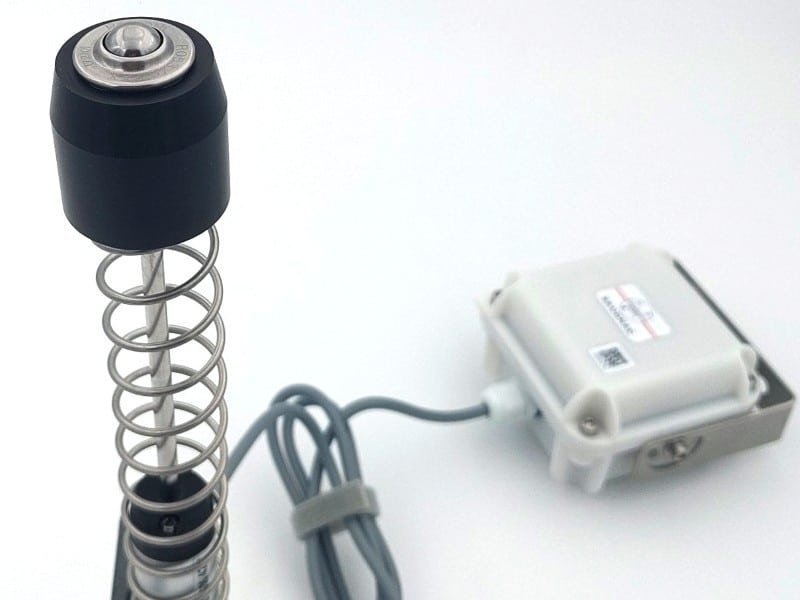

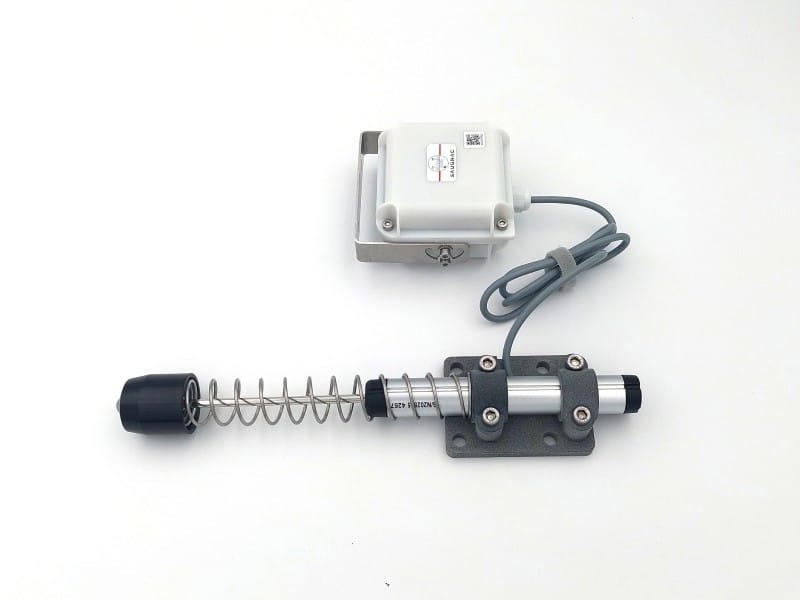

La R2.P intègre un ensemble mécanique optimisé permettant d’assurer à la fois maintien en contact, liberté de mouvement contrôlée et précision de mesure :

• une jauge R2 connectée (amplitude 100 mm),
• un système à ressort dimensionné pour maintenir un contact constant,
• une tête équipée d’une bille porteuse assurant un glissement omnidirectionnel,
• une pièce spécifique permettant l’intégration mécanique sécurisée.

Grâce à cette conception spécifique, le système permet :

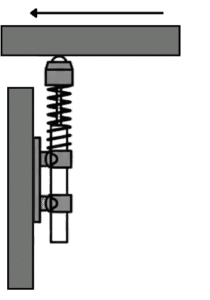

✅ l’absorption des variations longitudinales liées à la dilatation thermique

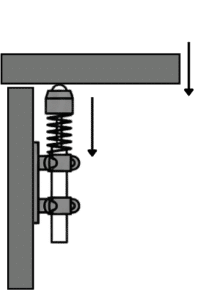

✅ la mesure précise des déplacements verticaux (tassements),

✅ un fonctionnement stable même en cas de changements de direction du mouvement.

Caractéristiques techniques

Points clés

Comme la jauge R2 dont elle est issue, elle permet de mesurer des déplacements jusqu’à 100 mm, grâce à un capteur linéaire déporté grande amplitude.

Elle reprend l’ensemble des fonctionnalités électroniques et de connectivité de la R2 : communication multi-opérateur via les réseaux LTE-M et NB-IoT, capteurs intégrés de température et d’humidité permettant de corréler les évolutions mesurées avec les conditions ambiantes, ainsi qu’un mode de surveillance renforcée activable à distance.

Son autonomie peut atteindre jusqu’à 8 ans, selon la configuration choisie, et un abonnement d’un an à la transmission des données est inclus à la mise en service. L’ensemble des données reste consultable via l’application web et mobile Saugnac, accessible gratuitement.

Supervision à distance

Toutes les données enregistrées — déplacement, température et humidité — sont accessibles en temps réel via l’application Saugnac, aussi bien sur ordinateur que sur smartphone.

L’interface permet de visualiser les mesures sous forme de graphiques personnalisables, d’exporter les données en format Excel ou CSV pour une exploitation complémentaire, ou encore de générer un lien de partage vers un rapport dynamique toujours actualisé.

Un système d’alertes paramétrables peut être activé afin d’être informé automatiquement en cas de dépassement d’un seuil défini. Même après expiration de l’abonnement de transmission, l’historique des mesures reste disponible dans l’application.

Mode « Suivi+ » : une surveillance renforcée activable à distance

En cas d’événement particulier — travaux à proximité, choc, mouvement anormal ou alerte structurelle — la jauge peut être basculée à distance en mode Suivi+.

Ce mode augmente temporairement la fréquence des mesures et des transmissions afin d’obtenir un suivi rapproché et réactif. Les fréquences de mesure peuvent être réglées entre 2 et 30 minutes, tandis que l’envoi des données peut être configuré entre 1 et 4 heures.

La durée maximale d’utilisation du mode dépend de la fréquence sélectionnée (par exemple 4 jours à 2 minutes, jusqu’à 60 jours à 30 minutes). À l’issue de cette période, le système revient automatiquement en mode standard afin de préserver l’autonomie. Le Suivi+ peut être réactivé plusieurs fois dans la limite de 12 000 mesures.

Installation de la jauge R2.P

L’enregistrement et le paramétrage de la R2.P s’effectuent de manière identique à ceux de la jauge R2, via l’application Saugnac (voir fiche produit R2 pour le détail complet de la procédure).

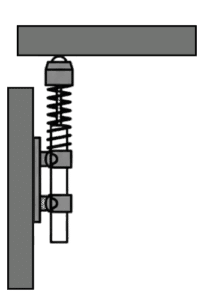

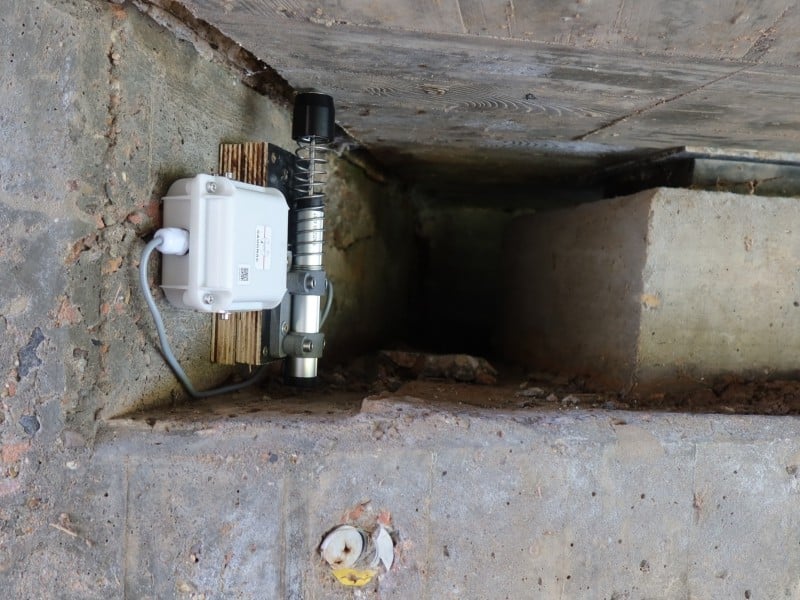

La spécificité de la R2.P réside dans sa mise en œuvre mécanique. L’installation consiste à fixer le support sur l’ouvrage, puis à positionner la jauge en comprimant le ressort d’environ 5 cm lors du montage. Cette pré-compression permet d’obtenir une plage de mesure d’environ ± 5 cm autour de la position initiale.

La valeur de compression peut être ajustée en fonction du mouvement estimé et du contexte de surveillance, afin d’optimiser la plage utile de mesure.
