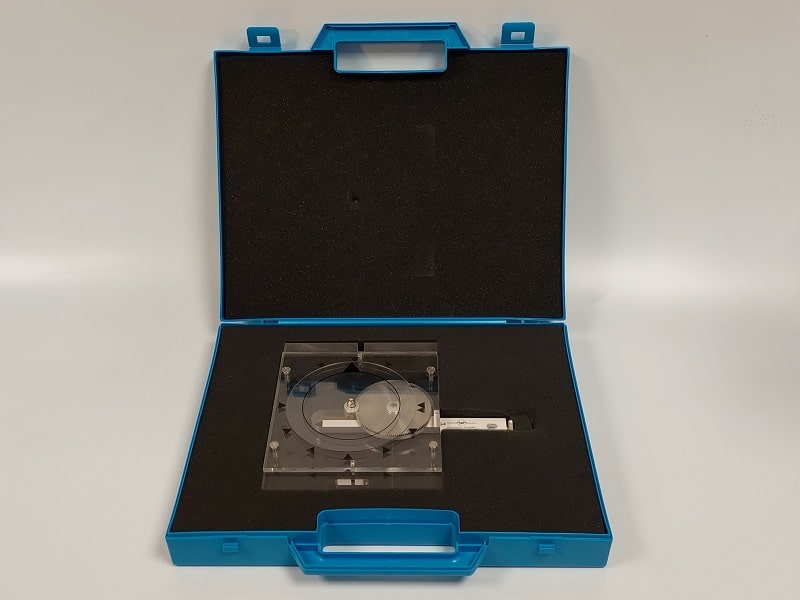

Jauge G4

647,00 HT

  • La Jauge G4 est destinée  à mesurer l’évolution de l’écartement des fissures situées sur des ouvrages difficilement accessibles (voûte de cathédrale, acrotère d’immeubles, de silos, ponts, viaducs…)
  • Lisible jusqu’à 50 m avec des jumelles
  • Résolution : 0,1mm
    Fabriquée en France

Caractéristiques techniques

  • Dimensions : 140 X 220 mm, Epaisseur : 24 mm, Poids : 620 g.
  • En poly-carbonate et transparente pour être discrète.
  • Destinée à mesurer l’évolution de l’écartement des fissures situées sur des ouvrages difficilement accessibles (voûte de cathédrale, acrotère d’immeubles, de silos, ponts, viaducs…).
  • Précision : 1/10e de mm.
  • Elle se fixe en 3 points A, B, et C

Présentation de la jauge G4

La jauge de type G4 est destinée à mesurer l’évolution de l’écartement de fissures ou de joints sinistrés situés sur des ouvrages difficilement accessibles : voûte de cathédrale, acrotère d’immeuble, tour, pont, silo, poutre éloigné…

Mur gouttereau de l’église St Martin de Lure (25). La jauge G4 permet d’apprécier depuis le sol l’évolution des joints de la maçonnerie

Lecture possible sur la jauge G4 en vision directe jusqu’à 50 mètres. (jumelles ou appareil topographique)

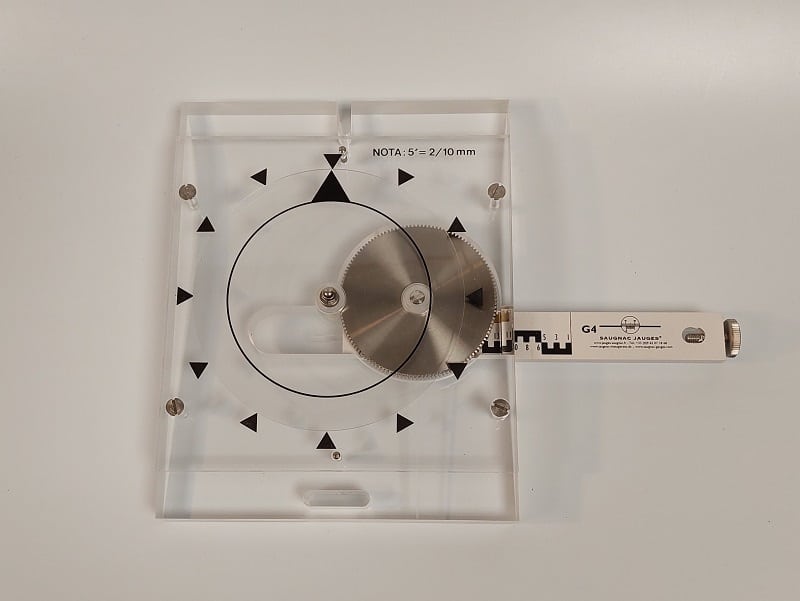

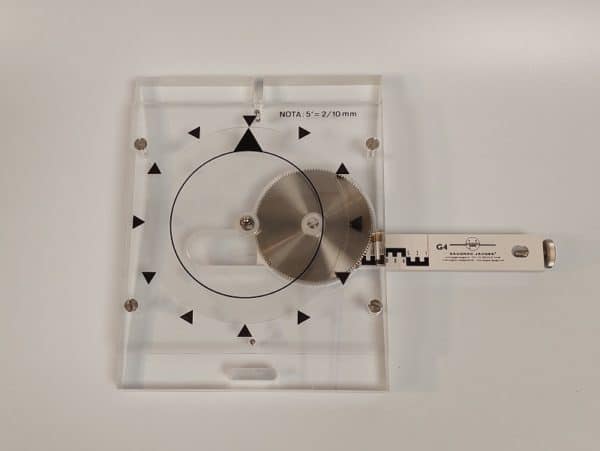

Vue de détail de la jauge G4 Elle est en poly-carbonate et transparente pour être discrète. La platine – cadran mesure 140 X 160 mm. Son épaisseur est de 24 mm.

Le bras (20 X 60 mm) de 55 mm de course comporte une mire et un trou oblong avec vis moletée pour rattrapage de jeu lors de la pose.

Un déplacement de l’aiguille de 5 minutes de cadran correspond à une variation horizontale de 2/10ème mm.

Une division de la mire correspond à un tour de cadran soit 2,4 mm de variation horizontale.



Pose de la jauge G4 avec capot de protection

Nous recommandons la pose d’un capot de protection plastique si la jauge est exposée aux intempéries.
Le capot mesure 33 X 28 X 6 cm ; Il comporte une bande auto-adhésive périmétrique de 25 mm de large et 2 trous pour assurer la ventilation anti-condensation.

Lors de la pose, nous recommandons de faire un trou au point bas du capot pour les écoulements des eaux éventuelles d’infiltrations ou de condensation.

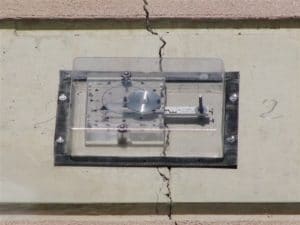

Jauge G4 avec capot de protection

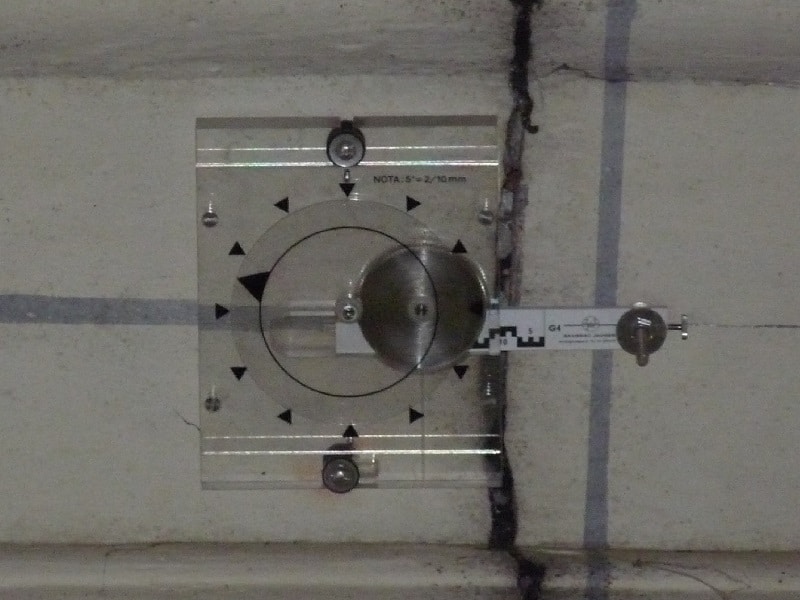

Pose de la jauge G4 sur support relativement plat

Le désaffleurement entre le plan A et le plan B est de quelques millimètres.

Le dispositif de fixation du bras est livré avec la jauge.

Pose de la jauge G4 avec double rotule pour désaffleurement important

Sur un support quelconque les plans A et B présentant un désaffleurement important et pouvant évoluer dans 3 dimensions.
A : Plan A , B : Plan B , C : Fissure

Il faut utiliser dans ce cas un dispositif à double rotule pour fixation du bras.
