Surveillance des ouvrages hydrauliques, berges, quais, barrages et voies navigables
Exposés en permanence à l’humidité, aux variations de pression et aux sollicitations mécaniques, ces ouvrages sont sujets à divers désordres, dont la fissuration est l’un des signes les plus fréquents et les plus visibles.
Qu’elles soient superficielles ou structurelles, les fissures doivent faire l’objet d’un suivi rigoureux afin de garantir la sécurité des ouvrages et leur durabilité.
La nécessité de surveiller des fissures sur les berges et les barrages
Sur une berge bétonnée, un mur de quai, une écluse ou un barrage, l’apparition de fissures peut compromettre l’étanchéité, la stabilité ou la performance structurelle. Une fissure qui s’élargit ou évolue au fil du temps peut annoncer des désordres plus graves comme des mouvements différentiels, des infiltrations ou une perte d’intégrité.
Les facteurs de fissuration sont nombreux :
- Variations hydrauliques : cycles de remplissage et de vidange, crues, baisse rapide du niveau d’eau, affouillement.
- Contraintes thermiques : différences de température entre les faces immergées et émergées, dilatations différentielles.
- Vieillissement des matériaux : retrait du béton, corrosion des armatures, fatigue structurelle.
- Contraintes mécaniques ou géotechniques : tassements, glissements de terrain, vibrations induites par la navigation ou les équipements.
Des instruments conçus pour les environnements humides
Contrairement aux ouvrages terrestres, les structures en milieux fluviaux ou portuaires présentent des contraintes particulières : humidité permanente, immersion ponctuelle, accès difficile ou périodique. Les instruments de mesure doivent donc être :
- résistants aux intempéries,
- utilisables même en cas d’immersion partielle ou temporaire,
- simples à mettre en œuvre.
Nos solutions amovibles pour le suivi des fissures

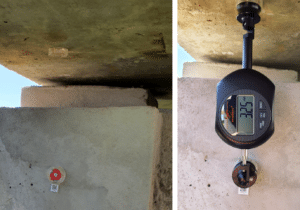

Le fissuromètre numérique amovible E1
Ce système de pose breveté repose sur l’utilisation de platines fixes installées de part et d’autre d’une fissure. La jauge est clipsée temporairement dans ces platines uniquement lors de la mesure.
Les platines sont fabriquées en PA12, un matériau hautement résistant aux UV, à l’humidité et aux cycles thermiques — utilisé notamment dans les pièces nautiques. Elles peuvent rester plusieurs années en place, même dans des environnements subissant des cycles d’immersion.
La jauge E1 permet de mesurer l’écartement (1 axe), le cisaillement (2 axes), t, dans certains cas, le désaffleur à l’aide d’un accessoire en équerre (sur demande).
La jauge 3Dim
Alternative simple et robuste aux dispositifs de type Vinchon, la jauge 3Dim repose sur le même principe de lecture ponctuelle par insertion dans des platines en aluminium fixées en permanence.
Elle permet de mesurer les déplacements sur trois axes.
Une version avec platines inox et capot de protection est disponible pour les milieux particulièrement agressifs (eau salée, atmosphères corrosives).
Des systèmes connectés pour la surveillance continue
Pour les gestionnaires de grands ouvrages hydrauliques ou les exploitants de réseaux, la collecte manuelle de données peut vite devenir contraignante. Nos solutions connectées offrent une alternative fiable et automatisée.

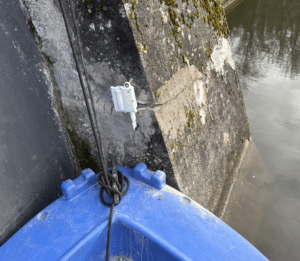

Le fissuromètre connecté R1
Le fissuromètre connecté R1 est un capteur électronique conçu pour surveiller l’évolution des fissures dans le temps, en transmettant automatiquement les données vers une plateforme dédiée.
Compact et robuste, il est résistant à l’eau grâce à un indice de protection IP65 (certification IP66 est en cours), ce qui le rend parfaitement adapté aux environnements extérieurs et humides.
Fonctionnant sur batterie longue durée, il peut rester en place pendant plusieurs années sans intervention.
Cette solution est particulièrement bien adaptée aux structures nécessitant une surveillance régulière ou situées dans des zones difficilement accessibles, comme les barrages, les digues ou les berges techniques.
L’inclinomètre connecté R5
L’inclinomètre connecté R5 permet de mesurer l’évolution de l’inclinaison sur deux axes (horizontal et vertical) pour détecter d’éventuels basculements ou déformations progressives d’une structure.
Ce capteur robuste est aussi résistant à l’eau, avec un indice de protection IP65 (certification IP66 est en cours), ce qui le rend parfaitement adapté aux ouvrages exposés aux intempéries ou aux environnements humides. Il fonctionne sur batterie longue durée, offrant plusieurs années d’autonomie sans entretien.
La jauge R5 est idéale pour la surveillance de stabilité sur des quais, murs de soutènement, berges, ou tout autre ouvrage où un mouvement d’inclinaison pourrait signaler un risque structurel.
Une application dédiée pour centraliser et exploiter les données
L’ensemble des données collectées par nos capteurs est centralisé dans l’application Saugnac, conçue pour faciliter le suivi à distance des ouvrages. Cette plateforme sécurisée permet de visualiser l’évolution des mesures dans le temps, de générer des alertes automatiques en cas de dépassement de seuil, et de partager facilement les données avec les équipes techniques ou les partenaires de projet.
Grâce à une interface intuitive, elle simplifie la gestion de plusieurs sites et garantit une traçabilité complète des relevés, pour une surveillance fiable, continue et collaborative.
Une surveillance préventive au service de la sécurité
Nos solutions sont adaptées à une vaste gamme d’infrastructures hydrauliques pour surveiller les fissures et mouvements sur des structures en pierre, béton, en maçonnerie, parmi lesquelles :
- Barrages soumis à des contraintes mécaniques,
- Quais urbains soumis à l’affouillement,
- Berges renforcées par des murs de soutènement ou des enrochements,
- Digues de protection et canaux de navigation,
- Écluses intégrant des zones techniques sensibles,
- Châteaux d’eau affectés par des fissures structurelles.
Les conséquences d’un défaut de surveillance peuvent être lourdes : inondations, ruptures localisées, interruptions de navigation, ou mise en danger de riverains.
En combinant des outils de mesure robustes, une application simple d’utilisation et une collecte numérique des données, les exploitants peuvent anticiper les désordres, planifier les réparations, et garantir la pérennité des ouvrages hydrauliques.
