Suivi des déformations, la clé de voûte de la préservation des églises
Les églises, chapelles et cathédrales constituent un patrimoine architectural et spirituel essentiel. Pourtant, un grand nombre de ces édifices souffrent de désordres structurels liés à leur âge, aux évolutions du sol, aux conditions climatiques, ou encore à un manque d’entretien adapté.
On estime que des milliers d’églises en France sont aujourd’hui fragilisées, certaines déjà fermées au public, d’autres menacées de délabrement avancé.
L’écartement progressif des parois et l’apparition de fissures figurent parmi les signaux d’alerte les plus préoccupants. Ils traduisent souvent des déséquilibres structurels profonds, qu’il est indispensable de suivre avec précision pour prévenir des dégâts irréversibles.

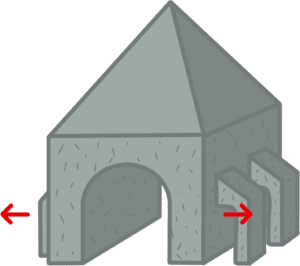

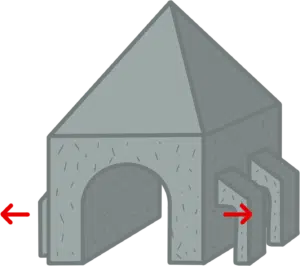

L’écartement des parois : un problème récurrent dans les églises
De nombreuses églises souffrent aujourd’hui d’une dégradation progressive de leurs contreforts et arcs-boutants, parfois accentuée par des transformations architecturales ou des désordres de fondations.
Les contreforts, ces renforcements de maçonnerie visibles à l’extérieur, ont pour rôle de contenir les poussées des voûtes. Les arcs-boutants viennent compléter ce système en reportant ces poussées vers les contreforts, notamment au niveau de la nef.
Avec le temps, les mouvements du sol (tassements, retrait-gonflement des argiles), les sollicitations climatiques, les vibrations, ou encore la suppression de certains éléments porteurs peuvent affaiblir ces dispositifs. Leur efficacité s’en trouve réduite, laissant les parois s’écarter peu à peu. Un phénomène qui accélère le processus de dégradation.
La fissuration, un phénomène à surveiller avec précision
La fissuration ne touche pas uniquement des églises abandonnées : elle peut apparaître sur des édifices anciens ou plus récents, même bien restaurés et entretenus.
Les fissures verticales sont souvent observées au niveau des ouvertures (portes, fenêtres) ou à la jonction entre la nef et le chœur. Cela peut traduire un mouvement anormal des parois avec pour origine la poussée des voûtes et de la charpente ou un tassement différentiel des fondations.
Les voûtes peuvent se fissurer longitudinalement, notamment au niveau des arêtes, en raison des poussées qu’elles exercent sur les murs gouttereaux.
Des fissures verticales sur les façades ou des piliers en basculement peuvent résulter de mouvements de fondations ou d’une mauvaise répartition des charges.
Enfin, certains désordres spécifiques, comme les cisaillements localisés (fissures obliques par exemple), peuvent trahir des sollicitations complexes, liées aux mouvements combinés du bâti et du sol.
La cause exacte doit évidemment être déterminée dans le cadre d’une expertise locale, car toutes les fissures ne traduisent pas nécessairement un problème structurel majeur, et d’autres raisons et facteurs peuvent participer à la formation de ces fissures.
Exemple d’appareillage de suivi après l’apparition d’une fissure dans une église
À Montauban, la cathédrale Notre-Dame-de-l’Assomption, joyau de l’architecture classique restaurée à la fin des années 1990, faisait l’objet d’une surveillance continue.
En octobre 2020, une nouvelle fissure apparaît dans la première travée de la nef. Le diagnostic a mis en évidence un mouvement différentiel du massif occidental (incluant la façade et l’orgue), désolidarisé du reste de l’édifice.
Par mesure de sécurité, la cathédrale a été fermée au public, et un appareillage complet de suivi (fissuromètres, capteurs divers) a été mis en place. Les jauges ont révélé des mouvements préoccupants et probablement irréversibles, nécessitant de lourds travaux avant une éventuelle réouverture.
Les instruments de mesure ici déployés ont permis d’évaluer rapidement le caractère anormal des fissures, confirmé par l’apparition de nouvelles lézardes ainsi que par des chutes de matériaux.
Suivi de l’écartement et des fissures dans une église : les outils Saugnac Jauges
Saugnac Jauges propose une gamme complète d’instruments pour suivre l’ouverture des fissures, leurs variations et autres déformations avec la plus grande précision.

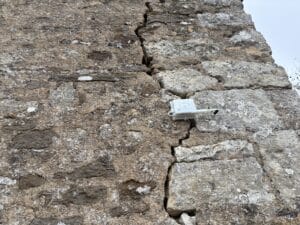

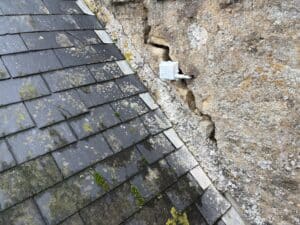

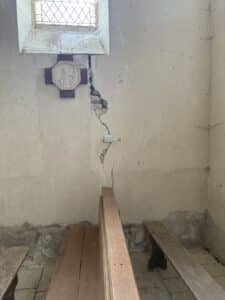

La jauge R1 connectée pour les fissures difficiles d’accès

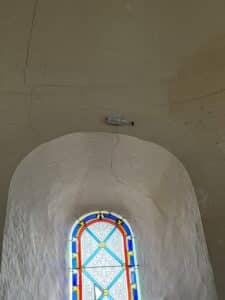

Sur des édifices comme les églises, l’accessibilité des fissures est souvent un défi, notamment lorsqu’elles apparaissent sous voûte ou sur les murs hauts. Comment assurer des mesures régulières et sécurisées sur une fissure apparue à plusieurs dizaines de mètres de hauteur ?

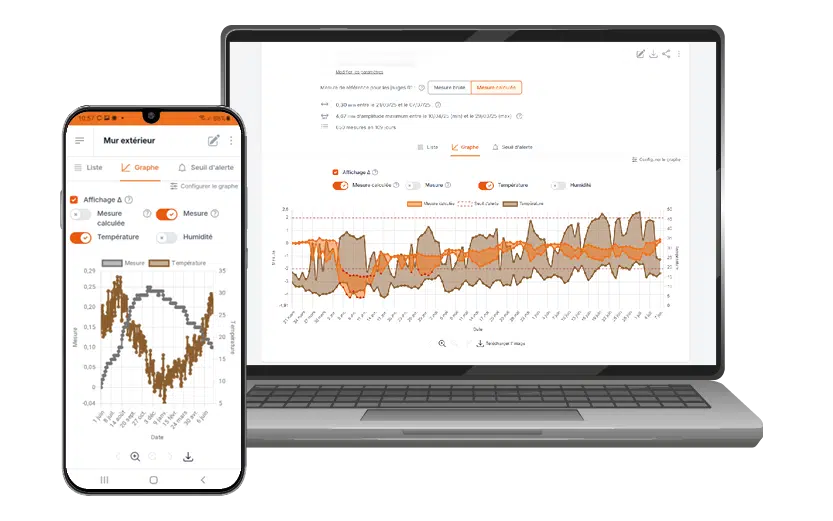

Pour ces configurations difficiles, Saugnac Jauges a mis au point le fissuromètre connecté R1 garantissant le suivi à distance de l’écartement de la fissure, mais aussi d’autres variables clés, comme la température et l’humidité, mesurées par capteurs. Ces mesures peuvent être réalisées toutes les 4h à 24h, et envoyées à un rythme quotidien ou hebdomadaire selon le besoin de surveillance du site. Tous ces paramètres sont facilement ajustables depuis l’application Saugnac.
Les extensomètres pour le suivi d’écartement des parois
Pour surveiller l’écartement progressif des parois, les extensomètres aussi appelés convergencemètre sont des outils essentiels.

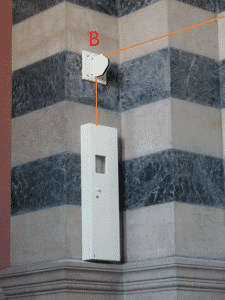

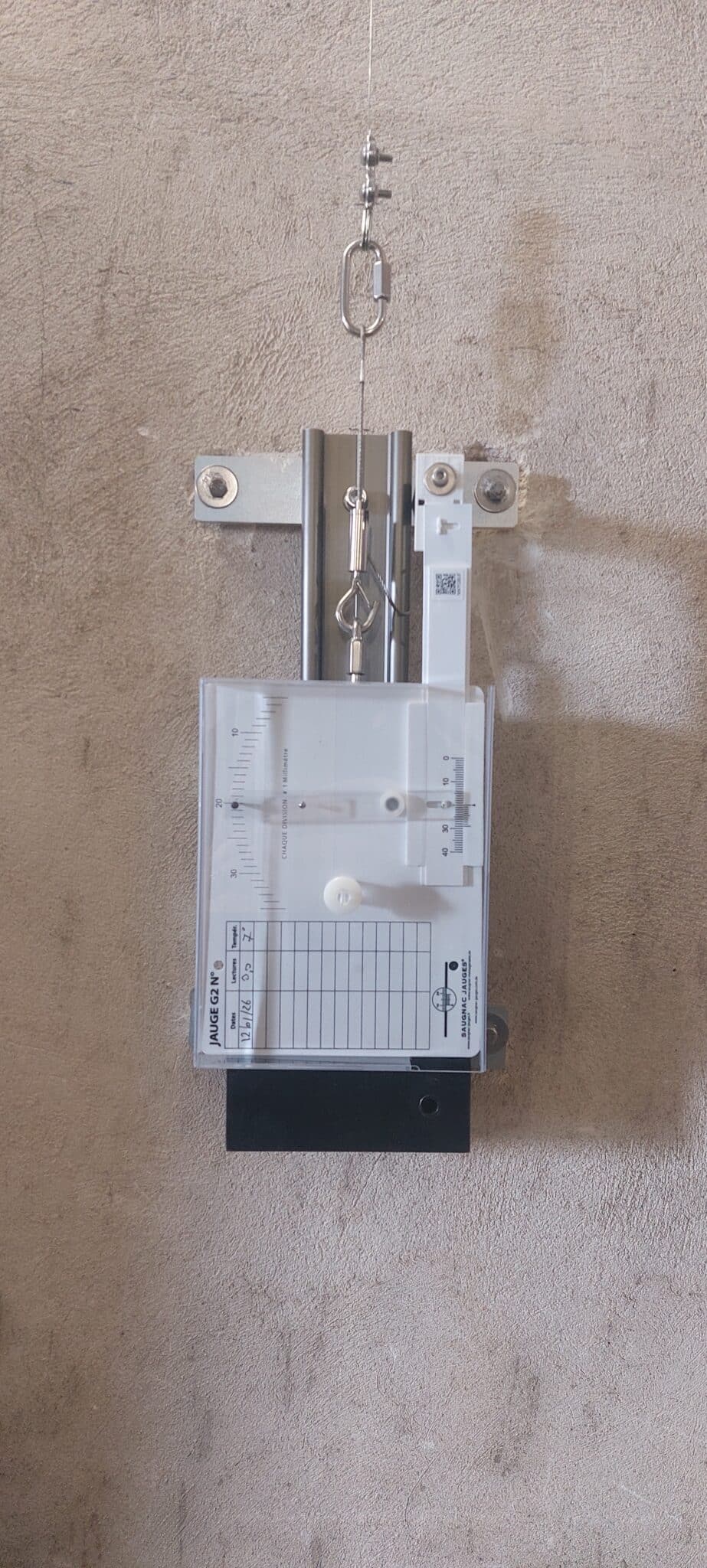

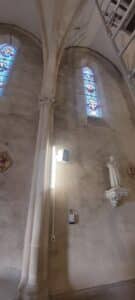

L’extensomètre G20 mécanique permet le suivi d’écartement de deux murs parallèles, mais aussi de deux points sur un même mur avec la possibilité d’enregistrer le mouvement mini et maxi à l’aide d’une mine de graphite.

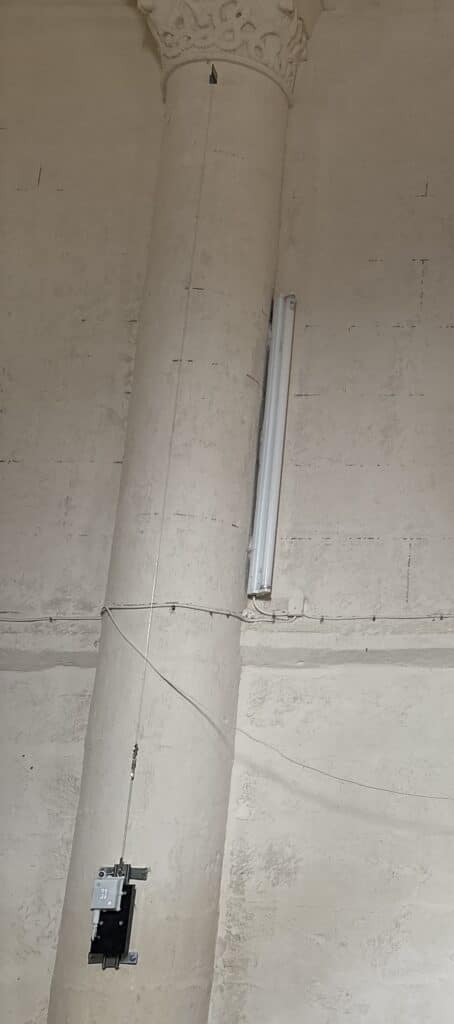

Cet extensomètre connecté offre les mêmes fonctionnalités que le fissuromètre connecté R1 avec une configuration en quelques clics, une autonomie pouvant dépasser les 8 ans, un gestion de seuil avec l’envoi d’alerte et le paramétrage à distance.
Combinaison de jauges pour le suivi d’autres dommages
Face à différents types de déformations observées sur les édifices du patrimoine religieux, il est possible de combiner les autres instruments de mesure de la gamme Saugnac Jauges :
- Suivi du désaffleur ou désaxement de pilier : réalisé avec la jauge G3 ou la jauge R1 associée à un kit de suivi de désaffleur.
- Suivi de l’écartement et du cisaillement dans le même plan : Utilisation de la jauge G6 ou du kit de suivi 2 axes à distance pour un suivi précis et à distance.
- Suivi de l’inclinaison : Les inclinomètres Saugnac permettent une mesure fiable des variations d’inclinaison sur des structures sensibles.
Nos experts sont à votre disposition pour toute question spécifique ou pour vous accompagner dans l’analyse de vos cas particuliers. N’hésitez pas à nous contacter pour plus de détails ou pour des conseils personnalisés.
