Surveillance des fissures en façade inaccessible
Dans ces configurations, la mise en place de moyens d’accès conditionne chaque observation et limite la régularité du suivi des fissures.
Quand des fissures de la façade sont inaccessibles depuis le sol
Certaines fissures sur un immeuble affectent des murs extérieurs situés en hauteur, hors de portée d’une observation directe depuis le sol. Ces fissures peuvent être localisées sur des pignons, des façades aux étages supérieurs, des balcons ou des nez de dalle, c’est-à-dire sur des parties d’ouvrage qui ne sont pas accessibles sans moyens d’accès spécifiques.
Dans ces configurations, l’observation visuelle depuis le sol ne permet généralement pas d’apprécier précisément l’ouverture de la fissure ni d’en suivre les variations. Or, l’examen rapproché, nécessaire aux opérations de mesure, suppose un accès direct à la zone concernée.
L’inaccessibilité de ces zones impose ainsi, pour chaque opération d’observation ou de relevé, la mise en place de dispositifs d’accès adaptés à la hauteur et à la configuration de la façade. Cette contrainte conditionne non seulement la possibilité d’intervenir, mais également la fréquence à laquelle les fissures peuvent être observées et mesurées.
Accès aux fissures en façade : moyens et conditions d’intervention
L’accès à une fissure située sur un mur extérieur d’immeuble en hauteur passe par la mise en place de moyens d’accès autorisant une intervention directe sur la façade. Selon la hauteur de l’ouvrage, la configuration de la façade et l’environnement du bâtiment, cet accès peut être assuré par des échafaudages, des nacelles élévatrices ou par l’intervention de cordistes.
Le choix du moyen d’accès dépend notamment de :
- La hauteur de la zone à atteindre ;
- La configuration de la façade ;
- La présence de balcons, de saillies ou de parties en surplomb ;
- La présence d’obstacles ou de contraintes en pied d’immeuble ;
- Les conditions d’occupation des lieux.
Ces interventions sont encadrées par les règles relatives au travail en hauteur et doivent être préparées avant toute opération sur la façade.
La mise en place des dispositifs d’accès conditionne la sécurité de l’intervention et sa faisabilité technique.
Suivi des fissures en façade et répétition des relevés
Pour surveiller une fissure, il faut pouvoir réaliser des relevés successifs. Lorsque la fissure est située en façade inaccessible, la répétition de ces relevés reste directement conditionnée par la possibilité de remettre en place les moyens d’accès.
L’intervalle entre deux observations dépend des conditions d’accès à la façade et de la disponibilité des dispositifs d’intervention en hauteur.
Les relevés peuvent ainsi être espacés de manière contrainte, sans correspondre à la périodicité initialement retenue pour le suivi.
La surveillance repose alors sur des séries de mesures dont la fréquence et la régularité sont imposées par l’accessibilité de la façade.
Apport des jauges connectées pour les fissures en façade inaccessible
Saugnac Jauges conçoit et fabrique une gamme de jauges connectées destinées à la surveillance des fissures et des mouvements du bâti, adaptées aux situations où l’accès à la façade est contraint ou ponctuel.
Pour les fissures en façade d’immeuble non accessibles depuis le sol, l’utilisation de jauges connectées permet d’assurer un suivi de l’évolution de la fissure à partir de données de mesure relevées à distance.
Comment se déroulent la mise en place et le fonctionnement des jauges connectées en façade inaccessible ?
La mise en place d’une jauge connectée se fait lors d’une intervention ponctuelle en façade, à l’aide des moyens d’accès appropriés. Une fois installé, le dispositif reste en place et assure l’enregistrement automatique des mesures transmises à distance à intervalles définis.
On distingue ainsi la phase d’installation, conditionnée par l’accès à la façade, de la phase de suivi, qui ne nécessite plus de retour physique sur la zone à surveiller.
Quelle jauge permet le suivi direct d’une fissure en façade inaccessible ?

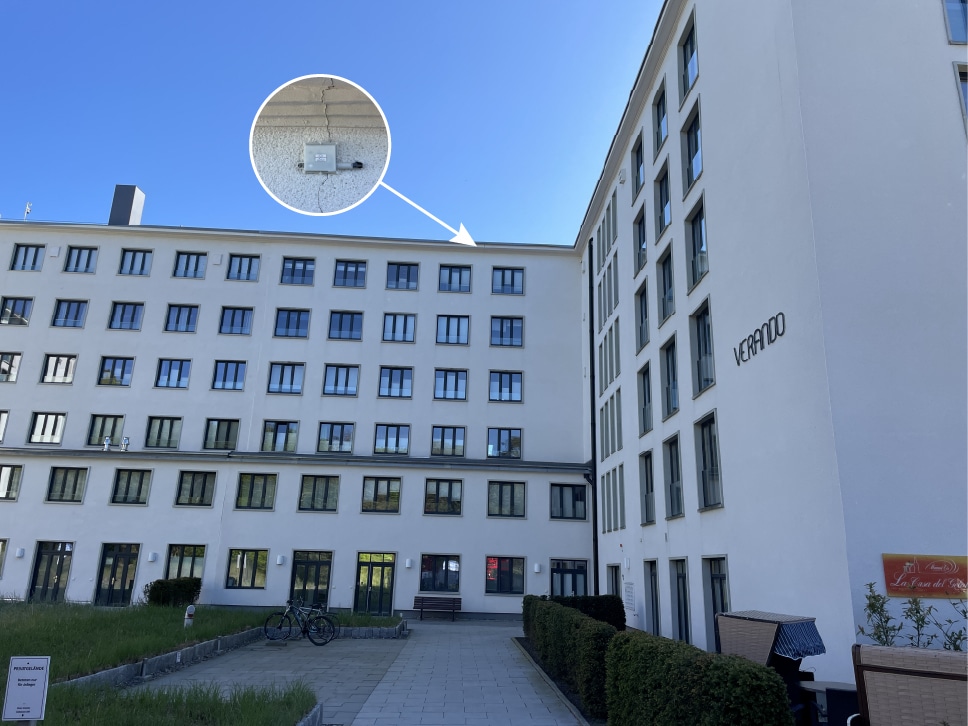

Le suivi direct de l’ouverture d’une fissure en façade inaccessible peut être assuré par la jauge connectée R1, conçue pour mesurer et enregistrer les variations d’écartement d’une fissure dans le temps.
Dans certains contextes, la surveillance d’une fissure peut être complétée par d’autres mesures, sans que celles-ci ne constituent un suivi direct de l’ouverture de la fissure.
La jauge connectée R5, dédiée au suivi des inclinaisons, peut être utilisée pour observer l’évolution de l’inclinaison d’un élément de façade ou d’un ouvrage.
La jauge connectée R2 constitue une alternative lorsque les mouvements à mesurer sont plus importants. Équipée d’un capteur linéaire déporté, elle permet de suivre l’ouverture d’une fissure avec une amplitude de mesure pouvant atteindre 100 mm, ce qui élargit les possibilités d’instrumentation par rapport à la R1. Elle dispose également d’un mode Suivi+, activable à distance, qui permet d’augmenter temporairement la fréquence de mesure afin d’obtenir un suivi plus fin lors de phases critiques ou de mouvements rapides.
Comment les données de mesure sont-elles exploitées ?

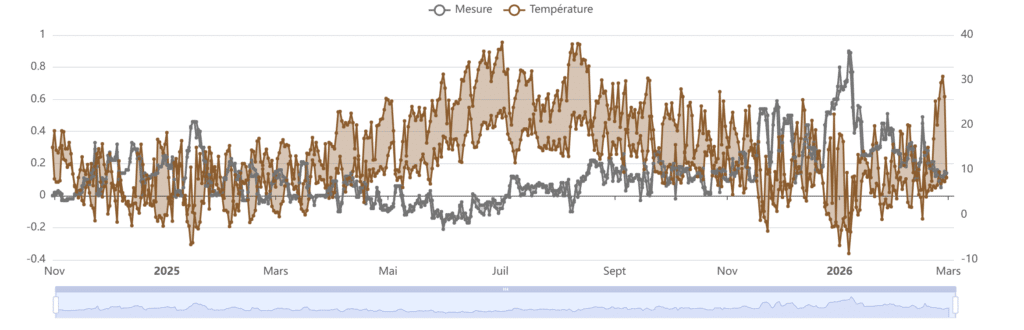

Les mesures sont enregistrées automatiquement puis transmises vers l’application de suivi, où elles peuvent être consultées sous forme de graphiques et d’historiques. Cette visualisation facilite l’analyse de l’évolution des mouvements et la détection d’éventuelles phases d’accélération ou de stabilisation.
Les jauges R1, R2 et R5 embarquent également des capteurs de température et d’humidité ambiante. Ces données environnementales permettent de mieux interpréter les variations mesurées, en identifiant par exemple l’influence de cycles thermiques ou de conditions climatiques sur le comportement de la fissure ou de l’ouvrage surveillé.
Fissures d’immeuble, danger et inquiétude : cadre de la mesure
Les notions de danger ou d’inquiétude associées à une fissure sur un immeuble relèvent d’une appréciation fondée sur l’observation. La comparaison de relevés successifs permet d’objectiver les variations de l’ouverture d’une fissure, sans se substituer à un diagnostic ou à une analyse structurelle. La surveillance instrumentée a pour seul objectif de fournir des données de mesure sur cette évolution, indépendamment de toute conclusion sur la stabilité de l’ouvrage.
