Suivi fissure sur 1 axe

Qu’est-ce que le suivi d’écartement des fissures ?

Le suivi d’écartement des fissures permet d’évaluer la stabilité des ouvrages affectés par des désordres structurels (mouvements différentiels, retraits, tassements, efforts internes ou pathologies différées). Lorsqu’une fissure linéaire évolue selon un axe de déplacement dominant, généralement horizontal ou vertical, il est pertinent d’utiliser un capteur unidirectionnel.

Ce type de surveillance concerne notamment les fissures à lèvres parallèles. Le suivi régulier de l’ouverture permet de distinguer une fissure active, évolutive dans le temps, d’un désordre stabilisé, ce qui conditionne la nature et l’urgence de l’intervention (surveillance renforcée, réparation structurelle, traitement conservatoire, …).

Objectif du suivi sur 1 axe des fissures

Le suivi de fissure sur 1 axe vise à mesurer avec précision l’évolution de l’écartement d’une fissure lorsque le déplacement relatif des lèvres s’effectue selon une direction.

Ce type de surveillance concerne aussi bien les fissures verticales qu’horizontales. Le même appareil de mesure est utilisé dans les deux cas : seul son positionnement change, afin qu’il soit toujours perpendiculaire à la fissure.

L’amplitude maximale, la vitesse d’évolution, la corrélation avec la température, les cycles d’ouverture et de fermeture sont autant d’indicateurs clés pour analyser le phénomène. L’objectif est de quantifier précisément les variations d’écartement. Nos instruments permettent un suivi fiable, avec une résolution pouvant atteindre 0,01 mm.

Comment mesurer l’écartement des fissures ?

La mesure peut être réalisée manuellement ou électroniquement à l’aide d’un instrument de mesure unidirectionnel.

L’installation du fissuromètre unidirectionnel

Selon la nature du support et le type d’instrument utilisé, la fixation peut être réalisée par collage ou par fixation mécanique. Le fissuromètre est installé de part et d’autre de la fissure, perpendiculairement à celle-ci, dans l’axe principal du mouvement d’ouverture.

Un positionnement précis est essentiel pour permettre un suivi fiable de l’évolution de l’écartement, à intervalles réguliers, sur un axe défini. Ce type d’instrument mesure uniquement le mouvement d’ouverture ou de fermeture. Pour surveiller des déplacements plus complexes, impliquant à la fois écartement et cisaillement, des solutions de mesure bidirectionnelles (suivi sur 2 axes) ou tridimensionnelles (suivi sur 3 axes) seront nécessaires.

La relève des données

Les données peuvent être relevées manuellement (jauge mécanique ou numérique amovible) ou transmises en continu par un système connecté.

Le choix du mode de lecture (manuel ou automatique) dépend de la durée de l’observation (diagnostic ponctuel ou plan de surveillance long terme), de l’accessibilité de la zone fissurée, et de la fréquence requise des mesures (toutes les 24h, chaque semaine…).

Exemple d’outils Saugnac pour le suivi de fissure sur 1 axe

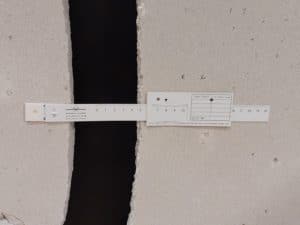

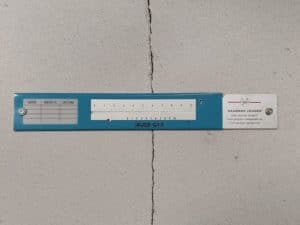

La jauge G1 est un instrument simple et robuste destiné au suivi manuel de fissures sur un axe. Facile à installer et à lire, elle offre une résolution de 0,1 mm et convient parfaitement aux suivis ponctuels ou réguliers ne nécessitant pas d’acquisition automatisée.

La jauge E1 est conçue pour assurer le suivi de l’évolution de fissures sur un axe. Son écran digital permet une lecture précise de l’écartement à chaque mesure avec une résolution de 0,01 mm. Son système amovible breveté et l’étalon carbone garantissent la répétabilité de la mesure.

La jauge R1 est un outil de mesure avec transmission des données. Elle permet le suivi de fissure sur 1 axe pour des ouvrages nécessitant une veille continue (bâtiments sensibles, ponts, monuments historiques). Ce capteur linéaire affiche également une résolution de 0,01 mm.
