Inclinaison - Basculement

À quoi sert un inclinomètre ? Comment bien choisir cet instrument en fonction de l’environnement de la mesure et du type d’ouvrage à surveiller (murs inclinés, déformations de structure, balcons…) ?

À quoi sert un inclinomètre ?

Un inclinomètre est un outil de mesure de l’évolution d’une inclinaison d’un ouvrage. Dans le bâtiment, ce dispositif permet de suivre précisément les changements de position d’un mur, d’un balcon, ou de toute structure sensible à une inclinaison.
Grâce à l’inclinomètre, il est possible de détecter et d’anticiper les mouvements anormaux, afin d’assurer la sécurité des ouvrages et des personnes.

Comment fonctionne un inclinomètre ?

Le fonctionnement classique de l’inclinomètre repose sur le principe du pendule : le dispositif, fixé sur le le support à plat ou à la perpendiculaire, mesure l’angle d’inclinaison grâce à la gravité. L’utilisateur lit simplement la position de l’aiguille ou du vernier pour obtenir la mesure.

L’inclinomètre connecté utilise un capteur de technologie MEMS pour mesurer précisément l’inclinaison sur 2 axes. Les données sont transmises automatiquement dans l’application en fonction de la configuration choisie. Les relevés sont consultables à distance sur une plateforme sécurisée, avec possibilité d’alertes en cas de dépassement de seuil.

Comment choisir un inclinomètre ?

Dans le cadre de la surveillance d’un mur ou d’un balcon à risque, deux critères principaux guident le choix de l’inclinomètre :

• Résolution de la mesure :
  • 0,03° pour les modèles G5 ou G5+
  • 0,06° pour le modèle G5mini
  • 0,01° pour l’inclinomètre connecté
• Type d’installation :
  • Inclinomètre fixe sur le support (G5 ou G5 mini)
  • Inclinomètre amovible (G5+) pour éviter toute dégradation de l’instrument : la clé réside dans la répétabilité de la mesure grâce à un centrage identique à chaque pose.
  • Inclinomètre connecté pour une surveillance continue, sans déplacement sur site.

Comment choisir un inclinomètre selon l’environnement  ?

L’encombrement peut constituer un critère déterminant dans le choix de votre inclinomètre. Pour répondre aux contraintes d’espace, nous proposons plusieurs options adaptées :

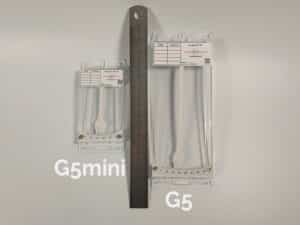

• Jauge G5 Mini : ses dimensions compactes offrent une discrétion optimale : seulement 170 x 70 x 18 mm.
• Inclinomètre connecté avec un format ultra-compact : boîtier de 84 x 84 x 56 mm et une polyvalence d’installation possible avec montage mural, au plafond ou sur toute surface.

Concernant les intempéries, bien que les jauges G5 soient conçues pour résister aux intempéries, nous recommandons plusieurs solutions sont possibles dans les conditions les plus exigeantes :

• soit de rajouter des capots de protection pour la jauge G5
• soit d’utiliser une jauge amovible de type G5+ : seule la platine en aluminium reste en extérieur.
• soit de s’orienter vers l’inclinomètre connecté R5 avec un indice de protection IP65

Comment trouver un inclinomètre simple et pratique ?

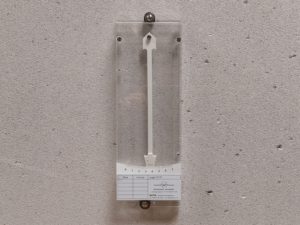

Le fonctionnement des inclinomètres de la gamme G5 est basée sur le principe du vernier qui est très simple à lire et offre une précision de 0,1mm (soit 0,03 degré ou 0,06 degré selon le modèle).

Par ailleurs une application gratuite est fournie pour faciliter la collecte et la sécurisation des données et des photos.

La version connecté R5 va encore plus loin : il permet un suivi automatisé, sans intervention humaine, et une gestion centralisée de vos points de mesure.

Est ce qu’il est possible d’utiliser un inclinomètre pour mesurer le basculement d’un mur de soutènement ?

Il est tout à faire possible d’utiliser un ou plusieurs inclinomètres pour suivre le basculement d’un mur de soutènement. L’utilisation de l’inclinomètre amovible G5+ avec des platines positionnées à différent points de mesure ou l’utilisation de l’inclinomètre connecté R5 permet par exemple de réaliser un suivi précis.

Nous proposons aussi une solution sur-mesure G130 qui permet de réaliser le suivi du basculement d’un mur en utilisant comme référence un câble fixé à 2 points aux extrémités du mur et plusieurs jauges de type G3 fixées le long du mur.
