Caractéristiques techniques
|
Présentation de la jauge G20La jauge G20 est un dispositif de mesure personnalisé permettant de surveiller l’écartement entre deux points distants de plusieurs mètres, avec une précision de 0,1 mm. Conçue pour des mesures en hauteur, elle offre une lecture au niveau du sol, facilitant son utilisation. Cette jauge est idéale pour évaluer la « poussée au vide » des structures, notamment l’écartement des murs d’églises. Principaux avantages de la jauge G20 :
|
Principes de fonctionnement

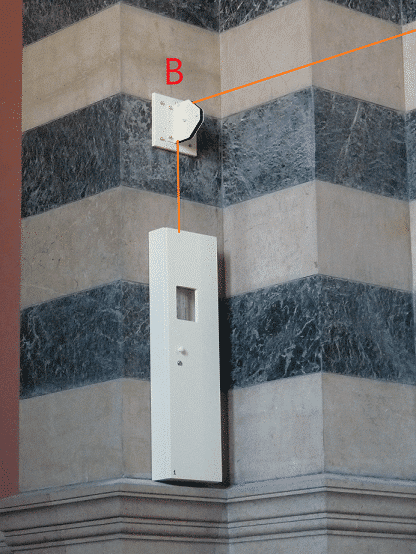

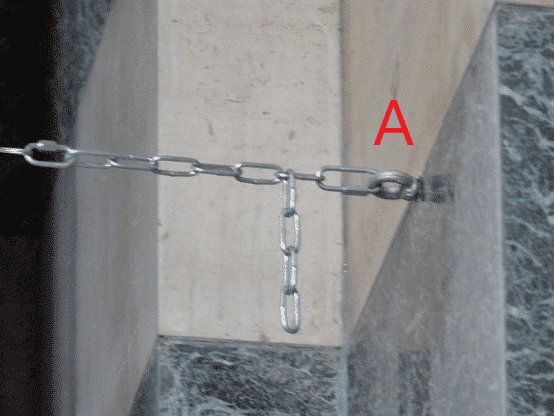

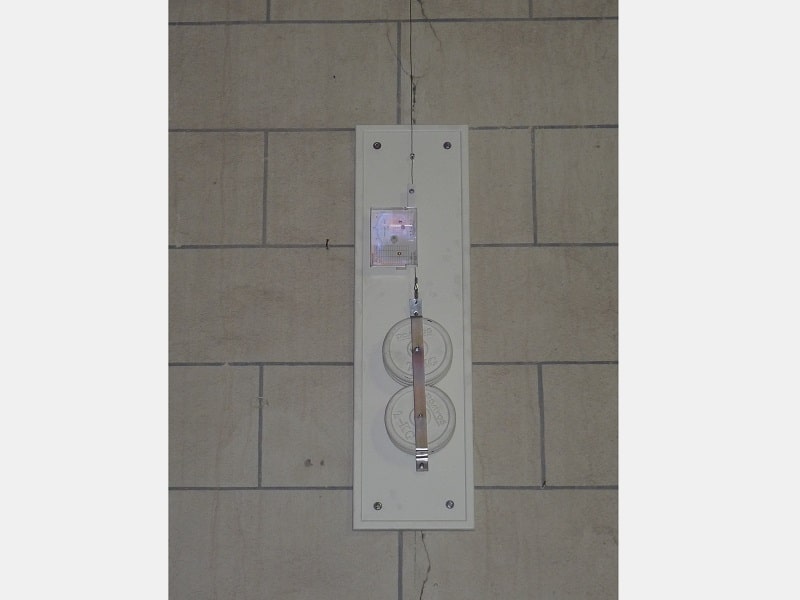

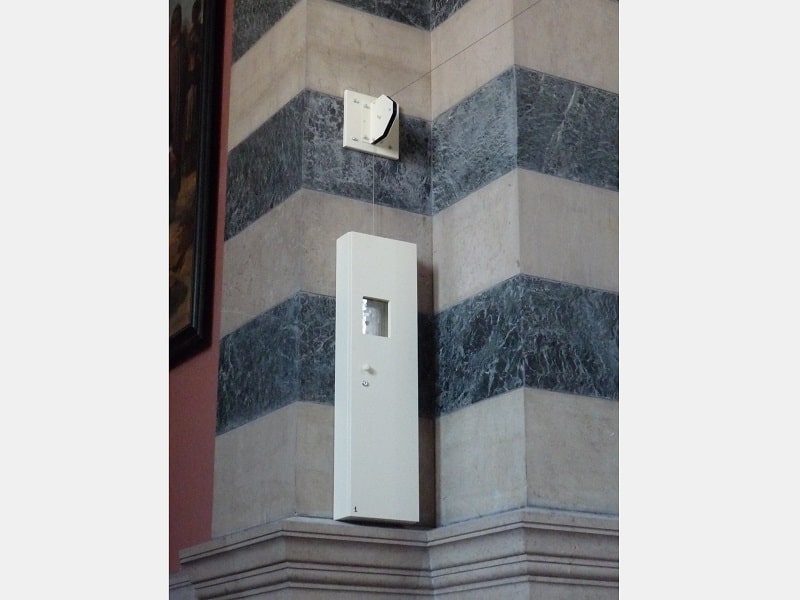

Le point (A) est un anneau avec fixation. Le point (B) est un roulement à billes fixé sur une équerre qui renvoie le fil invar verticalement à la station. Un câble invar (1) est fixé d’une part au point (A) et d’autre part au contrepoids de la station (2). Entre ses deux extrémités, le fil invar roule sur la poulie à roulement à billes (B), fixée au mur à la verticale de la station Le boitier est fixé à hauteur avec la jauge permettant de réaliser la lecture au niveau du sol. La jauge est fixée sur un contrepoids lui-même positionné sur un rail de guidage. Le bras mobile de la jauge est collé sur le boitier qui est solidaire du mur. Ainsi toute variation entre le point A et B entraine un mouvement du contrepoids et donc du bras mobile de la jauge. |
|
⇒ Etude personnalisée sur demande : contactez nous |
Pour obtenir un devis ou nous poser des questions sur le produit, n’hésitez pas à nous contacter :
La jauge G20 mesure l’évolution de l’écartement de 2 points (notés A et B) distants de D mètres.
