Jauge G5

583,00 HT

  • Pour mesurer l’évolution d’une inclinaison d’un mur ou d’un balcon
  • Résolution de la mesure au 1/10ème de mm correspondant à 5/10ème de mm par mètre de haut
  • Fixation sur le support ou fixation possible à la perpendiculaire avec des équerres vendues séparément
  • Amovible avec l’utilisation de platines de fixation et des équerres

Fabriquée en France

Sommaire Fiche Produit

Caractéristiques techniques
Présentation de la jauge G5
Fixation de la jauge G5
Protection de la jauge
Lecture de la jauge G5
Fichier de suivi
Produits annexes

Caractéristiques techniques

  • Résolution
    1/10ème de mm soit 0,02865 degré
  • Type de suivi
    Suivi inclinaison ou basculement d’un mur ou d’un balcon / tablier / porte-à-faux
  • Utilisation
    Intérieur / Extérieur : résiste aux intempéries et aux UV. Si la jauge doit être exposée de façon importante aux intempéries, nous recommandons l’ajout de capot de protection.
  • Fixation
    – Fixation mécanique avec la visserie fournie
    – Fixation possible à la perpendiculaire avec deux équerres (vendues séparément)
    – Fixation possible sur platines pour rendre la jauge amovible (vendues séparément)
  • Longueur
    270mm
  • Largeur
    100mm
  • Epaisseur
    20mm
  • Poids
    390g
  • Matière
    PMMA (Plexiglass)
  • Sensibilité
    2mn (l’aiguille se stabilise 2mn après l’avoir écartée au maximum de la verticale)

Présentation de la jauge G5

La jauge de type G5 est destinée à mesurer l’évolution d’une inclinaison ou d’un basculement.

Quel que soit le positionnement de la jauge, il suffit de connaître la hauteur du mur (h) ou la longueur (l) de la structure (balcon, tablier, porte-à faux) pour en déduire avec la différence des mesures, l’évolution de l’inclinaison (i) ou du basculement (b)

Suivi de l’évolution de l’inclinaison d’un mur

Suivi de l’évolution du basculement d’un balcon

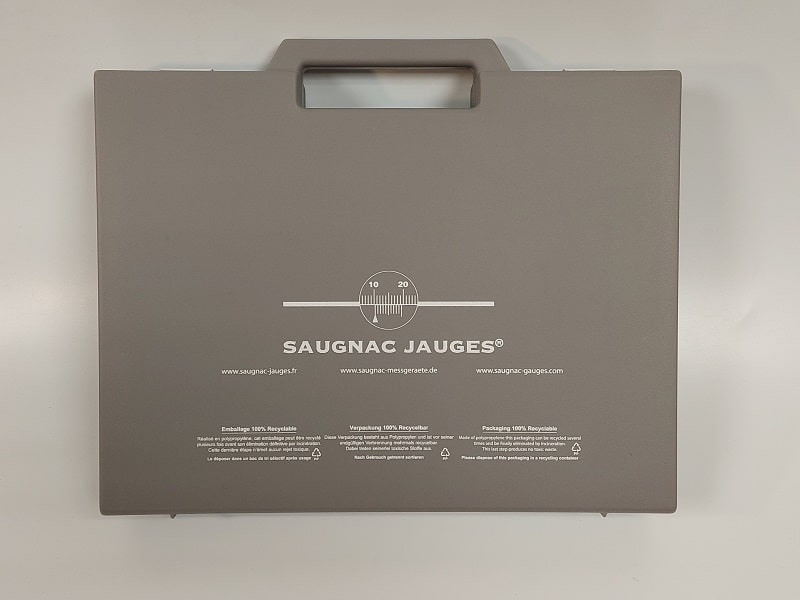

La jauge G5 est transparente pour être discrète. Elle est fournie dans sa valise de protection et une vis bloque l’aiguille pour protéger le dispositif pendant le transport.
La lecture se fait au moyen d’un vernier au 1/10ème de mm.

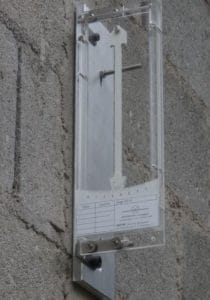

Il est possible d’utiliser des platines pour positionner et fixer la jauge uniquement pendant la lecture. Le principe de fixation garantit la répétabilité de la mesure. Ainsi la jauge G5 est amovible et peut être réutilisée pour réaliser plusieurs mesures à des endroits différents.

Fixation de la jauge G5

Trois modes de fixation sont possibles pour la jauge G5 :

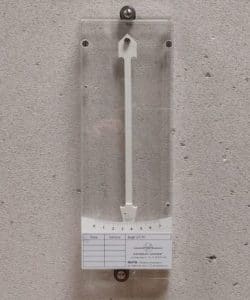

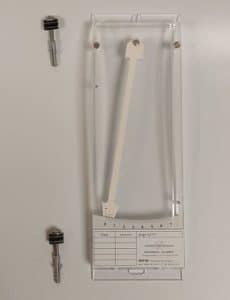

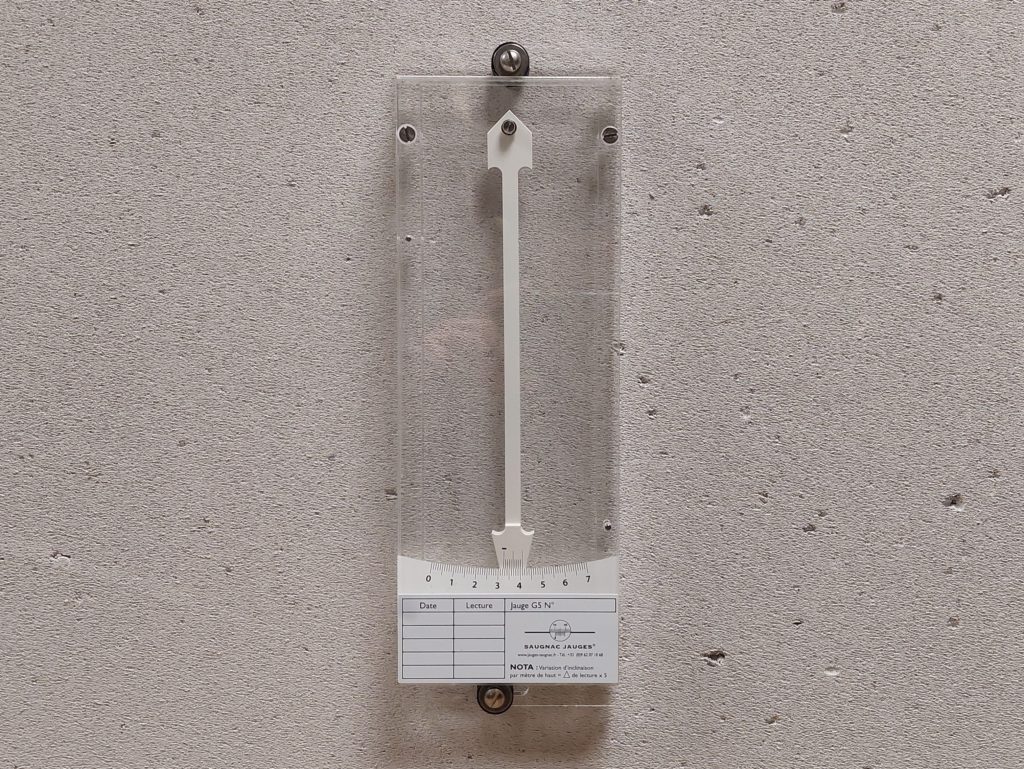

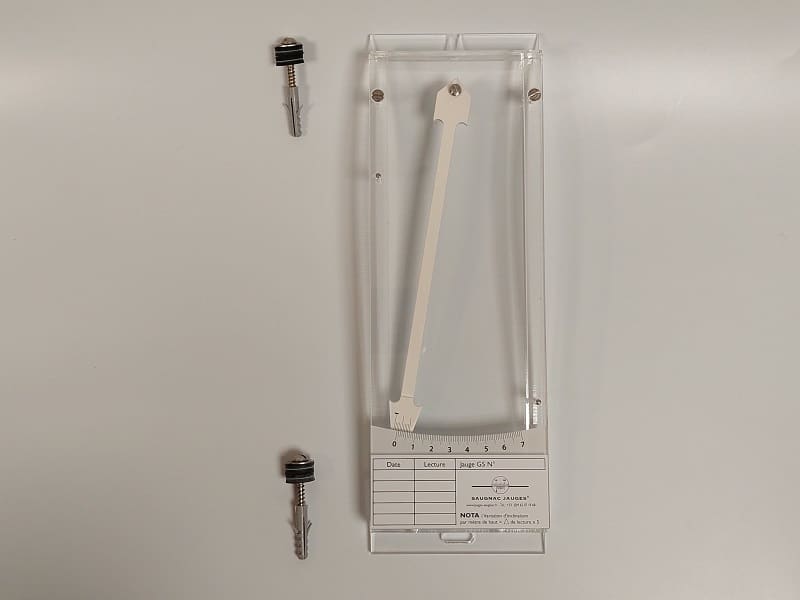

1. Fixation mécanique sur le support à l’aide de la visserie fournie au travers de 2 trous oblongs.
Ces trous oblongs (6 X 25 mm), dont les axes principaux sont perpendiculaires, sont situés dans l’axe vertical de la jauge, en partie haute et en partie basse.

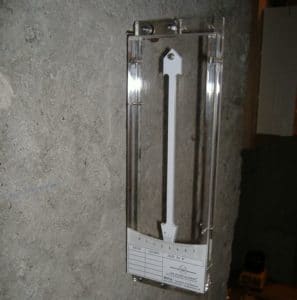

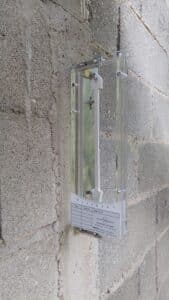

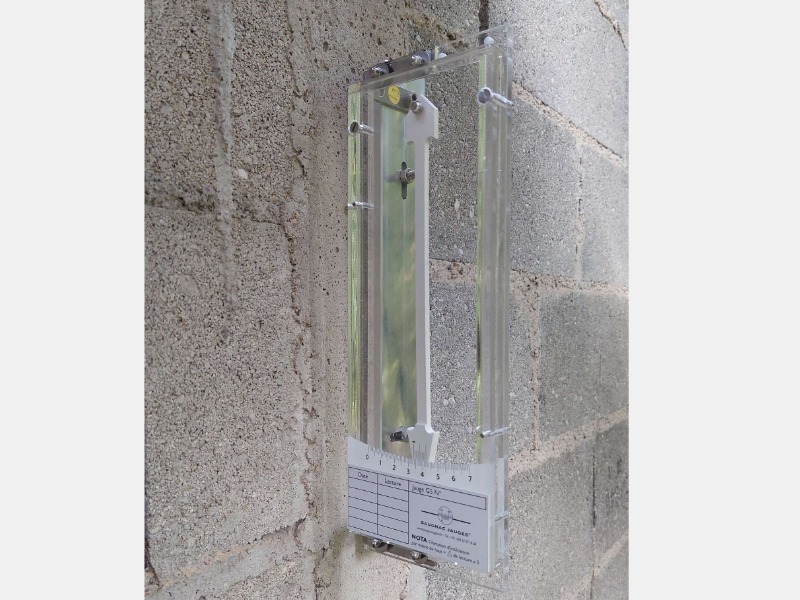

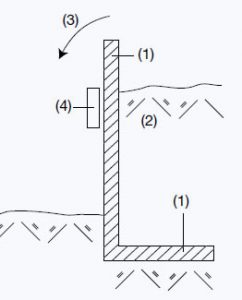

2. Fixation mécanique perpendiculairement au support avec 2 équerres (vendues séparément) : par exemple pour mesurer l’évolution du basculement d’un mur de soutènement dans le cas où la jauge G5 ne peut pas être fixée sur la « tranche » du mur.

(1) Mur de soutènement
(2) Remblais
(3) Sens du basculement
(4) Jauge G5
(5) Equerre de pose

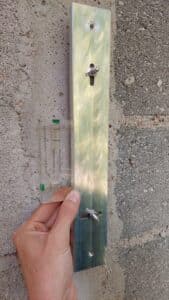

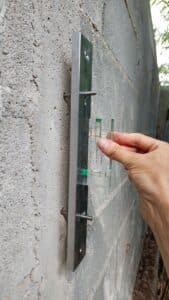

3. Fixation mécanique sur platine avec équerres : l’utilisation de platines pour jauge G5 permet de ne pas laisser la jauge G5 sur site et de la déplacer très facilement d’une platine à l’autre sans altérer la fiabilité de la lecture.
Ce fonctionnement n’est possible qu’avec les équerres qui resteront fixées sur la jauge.

Les platines sont maintenues au moyen de 2 vis filetées qui permettent de régler sa position de telle sorte qu’elle soit parfaitement verticale

Protection de la jauge

Nous conseillons de protéger la jauge G5, notamment si elle doit être exposée plusieurs mois aux intempéries ou en cas de risque de vandalisme.

 A/ Protection avec capot plastique

La jauge G5 peut être livrée avec un capot plastique thermoformé transparent ventilé.

Nous conseillons cette protection en site exposé. Le capot plastique peut être fixé par auto-adhésif ou/et par tap-vis. La lecture se fait à travers le capot.

Capot plastique fixé par auto-adhésif



Capot plastique vu de dessous avec la ventilation pour éviter la condensation



Capot plastique fixé par tap-vis

B/ Protection avec capot alu

Dans les sites très exposés et/ou pour une observation de longue durée, nous conseillons des capots en aluminium (indice de protection IP65).

La fixation du capot et de la jauge G5 se fait par goujons – écrous – rondelles.
Les capots peuvent être sécurisés par plombage.

Lecture de la jauge G5

Se positionner parfaitement en face de l’aiguille, yeux à hauteur du cadran pour éviter tout parallaxe. Pour s’assurer que vous êtes parfaitement en face, il ne doit pas être possible de voir les cotés de l’aiguille.

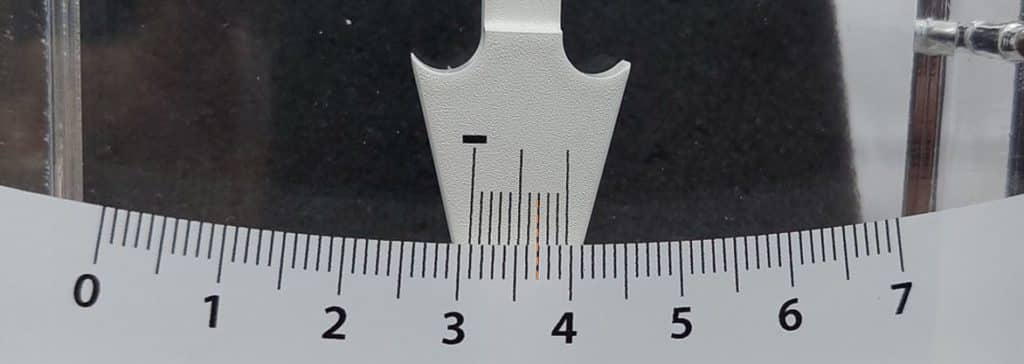

Lire suivant le principe du vernier :

  • La division inférieure est graduée en mm de 0 à 7cm : c’est l’échelle de mesure.
  • La division supérieure sur l’aiguille balancier avec le T est mobile : c’est le vernier au 1/10ème de mm (10 divisions du vernier correspondent à 9 mm de l’échelle de mesure)

a) Lecture des mm :
Le repère T du vernier se situe entre deux graduations de l’échelle de mesure. Exemple : entre 30 et 31. Le nombre de mm correspond à la graduation située à gauche du repère T du vernier : 30mm dans l’exemple.

b) Lecture de la décimale :
Rechercher un trait du vernier qui coïncide avec un trait de l’échelle de mesure. Dans l’exemple, la graduation 7 du vernier coïncide avec la graduation 37 de l’échelle de mesure. C’est à dire que la lecture de la décimale est 7/10ème de mm.

On lira donc 30,7 mm sur la photo de l’exemple

La différence, entre les deux lectures consécutives, MULTIPLIÉE par 5 indique la variation en mm, par mètre de haut.
Ainsi, variation de l’inclinaison ou du basculement au sommet = Valeur absolue (M2 – M1) x 5 x H

Exemple :
Hauteur du mur = 4,5m
– Mesure 1 = 31,6 mm réalisée le 14/04/2022
– Mesure 2 = 31,9 mm réalisée le 24/07/2022
– Evolution de l’inclinaison au sommet du mur = (31,6 – 31,9) x 5 x 4,5 = 6,75 mm

Fichier de suivi

Afin de faciliter le suivi de l’évolution de l’inclinaison ou du basculement, vous pouvez télécharger le fichier Excel de suivi de mesures de la jauge G5

Ce fichier Excel est très simple d’utilisation : il suffit de dupliquer une feuille pour chaque site ou chantier observé avec la possibilité de suivre jusqu’à 5 jauges.

Voici un exemple du type de suivi obtenu avec le fichier :
