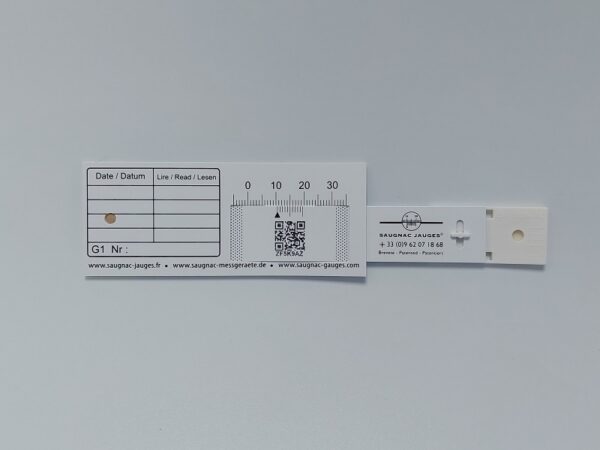

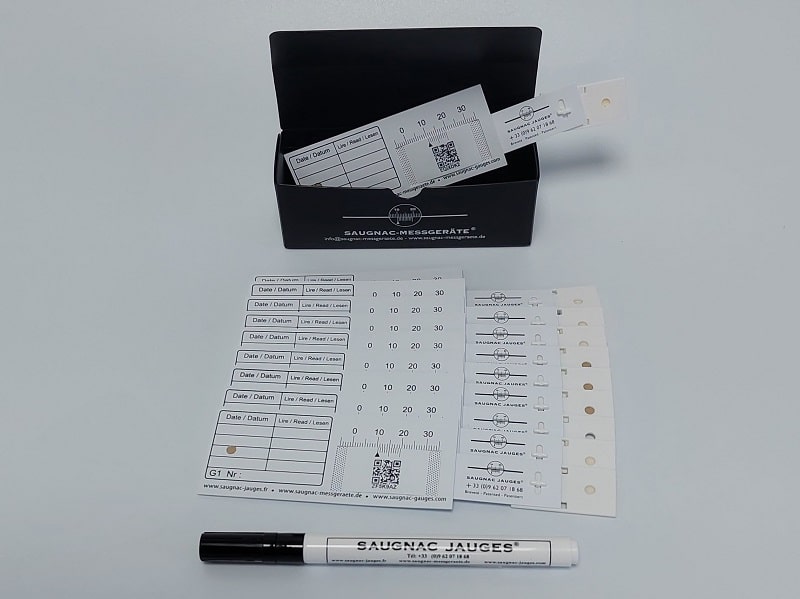

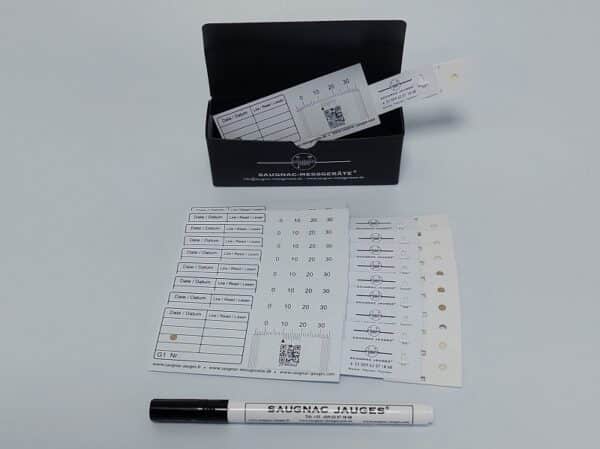

Jauge G1

Caractéristiques techniques

Comment fixer la jauge G1 ?

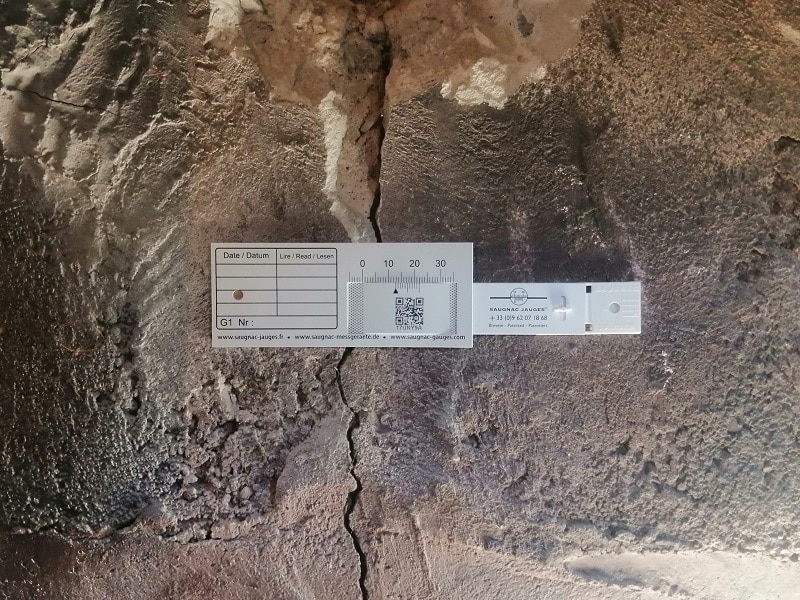

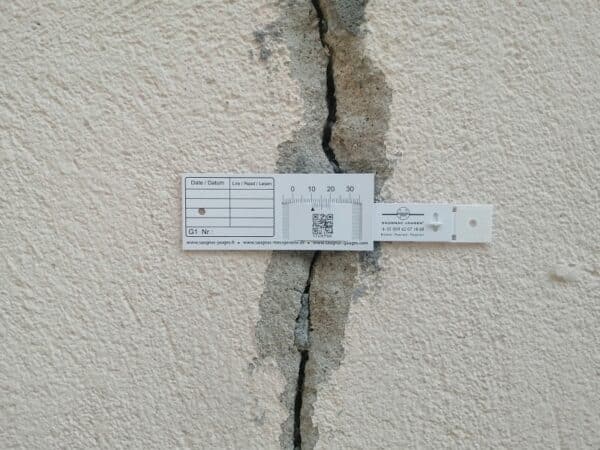

Afin de mesurer le plus efficacement possible l’évolution de la fissure, la jauge est généralement fixée au niveau où la fissure est la plus large ou au milieu de la fissure. La jauge G1 est conçue avec un matériau suffisamment souple pour pouvoir s’adapter et suivre le mouvement de surfaces irrégulières, convexes ou concaves.

Deux modes de fixation sont possibles :

• Par collage : la fixation est assurée de façon simple et rapide par des auto-adhésifs double face fournis. Le support doit être en bon état (il ne doit pas s’effriter), il doit être relativement lisse pour que l’autocollant soit collé sur toute la surface, il doit être propre (sans poussières, ni graisse), enfin il doit être sec.
  Si nécessaire, et notamment si la surface n’est pas totalement plane et présente des aspérités, il est possible de renforcer le collage avec une colle epoxy à durcissement rapide en biseringue.
• Par fixation mécanique : les  jauges de la famille G1 sont livrées percées de 2 trous de Ø 4 mm. Ces trous facilitent la fixation mécanique par cheville à frapper / tap-vis. Le diamètre de 4mm permet de réaliser très facilement le trou sur n’importe quel support.
  L’ensemble vis + cheville = Ø 4 mm : il suffit donc de réaliser 2 trous de Ø 4 mm, de placer l’ensemble vis + cheville dans le trou de la jauge et de la barrette pliable, et donner un léger de coup de marteau pour fixer le tout.
  Sur des supports difficiles (support qui s’effrite, poussiéreux, avec des aspérités, humide), nous conseillons d’avoir recours à des fixations par chevilles à frapper / tap-vis pour éviter tout décollement. Des sachets de 50 tap-vis sont proposées ou un kit tap-vis complet prêt à l’usage est disponible avec un forêt de 4mm, un tournevis et 30 tap-vis.


A : tap-vis / chevilles à frapper
B : Trou ∅4 dans la barrette
C : Trou ∅4 dans le support

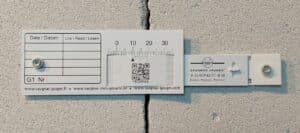

Résultat de la pose avec tap-vis :

Conseils de poses

Positionnez idéalement le triangle du vernier entre 10 et 11 avec les 2 bandes mouchetées qui apparaissent à droite et à gauche. L’objectif est de centrer la tirette. Il ne faut surtout pas essayer de positionner le triangle du vernier sur le 0. Cela est inutile et très difficile à réaliser. En effet le principe consiste à mesurer la différence entre 2 mesures : peu importe la valeur de la première mesure, c’est elle qui constituera la point 0.

Positionnez l’ergot de la barrette pliable au milieu du trou-oblong de façon à absorber tout mouvement parasite.
Ce système breveté permet d’éviter de mettre la jauge en contrainte en bloquant la tirette dans le cas où il existe aussi un mouvement sur l’axe Y.
Cependant cette jauge ne permet pas de mesurer le mouvement sur l’axe Y, pour cela il faut utiliser une jauge G6 qui mesure l’évolution sur 2 axes du plan.

Comment mesurer une fissure en angle / en cueillie verticale et horizontale ?

Les jauges de la famille G1 sont fournies avec une barrette pliable qui permet de réaliser une fixation en angle.

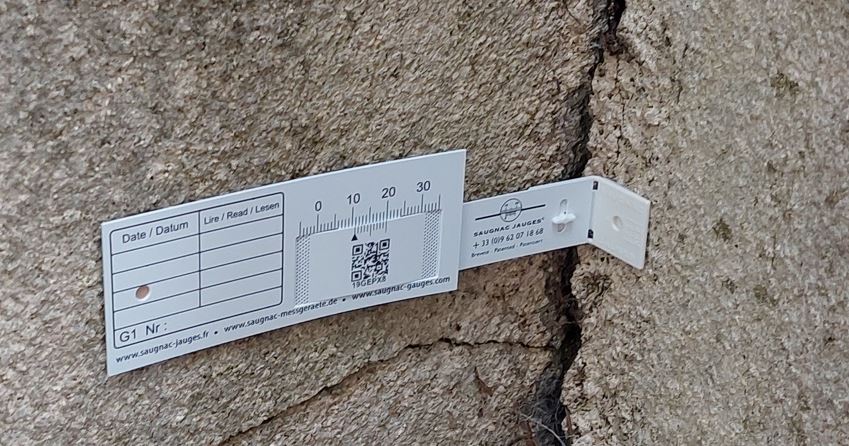

La cueillie fait un angle à 90°. Pose d’une jauge G1 avec la barrette pliable incluse.

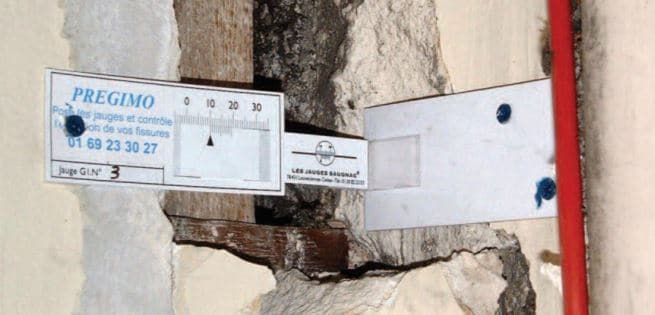

La cueillie présente des irrégularités. Pose d’une jauge G1 avec la barrette pliable inclus et une plaque de renvoi (vendue en supplément)

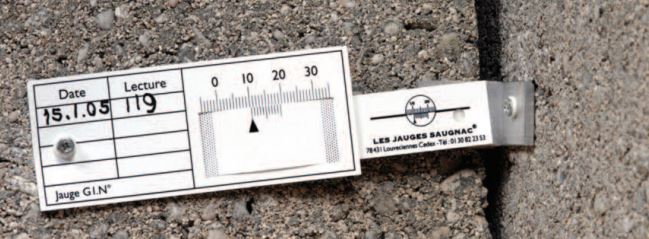

Pose d’une jauge G1 en cueillie verticale avec cornière aluminium fixée par tap-vis

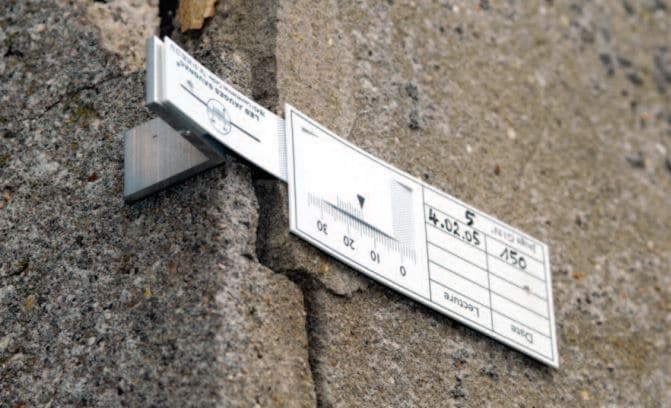

Pose d’une jauge G1 sur fissure de rive avec une cornière aluminium

Comment protéger la jauge G1 ?

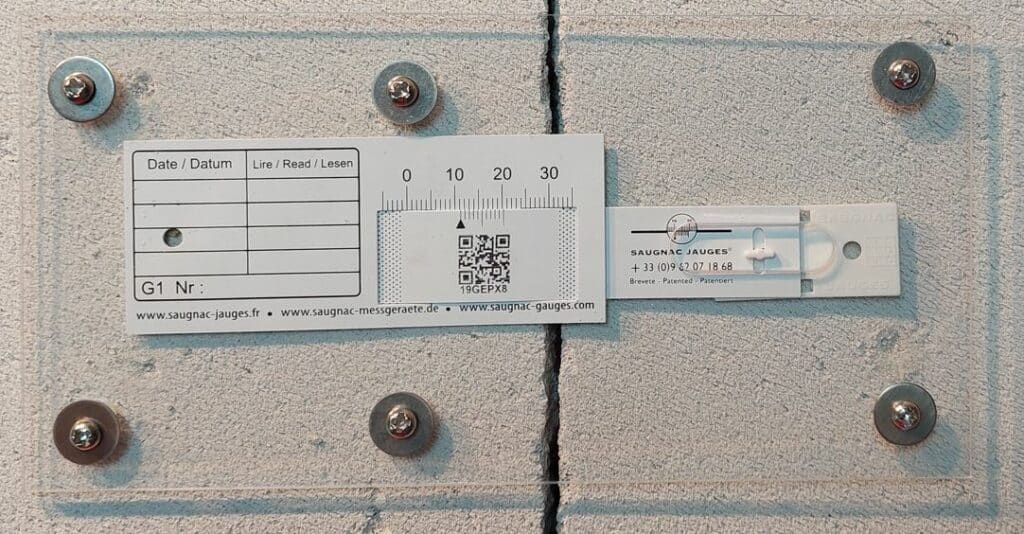

Les jauges posées dans des lieux publics avec du passage (école, magasin, rue… ) peuvent subir des dégradations (arrachage, taggage, …). Afin de protéger la jauge, deux types de protections sont possibles : protection classique et protection anti-UV. La protection est fixée par chevilles à frapper / tap-vis.

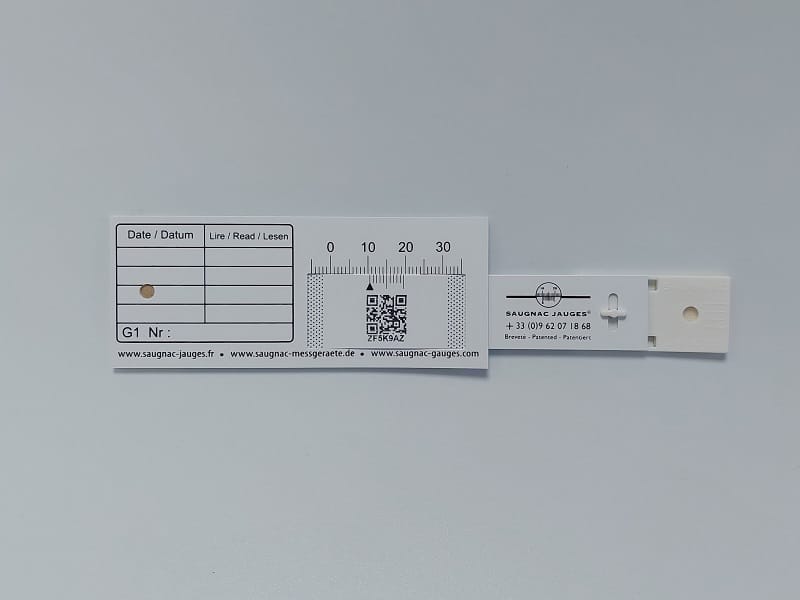

Comment lire la jauge G1 au 1/10ème de mm ?

La division supérieure est graduée en mm de 0 à 30 : c’est l’échelle de mesure.

La division inférieure est mobile : c’est le vernier au 1/10ème de mm (10 divisions du vernier correspondent à 9 mm de l’échelle de mesure)

a) Lecture des mm :
Le repère du vernier se situe entre deux graduations de l’échelle de mesure. Exemple : entre 13 et 14. Le nombre de mm correspond à la graduation située à gauche du repère  du vernier : 13mm dans l’exemple.

Encore plus simple à lire et plus précise :  la jauge G1+ à lecture digitale.

Télécharger l’application Saugnac.app pour suivre vos mesures

La web application Saugnac, totalement gratuite sans aucune limitation, est disponible sur pc ou sur smartphone depuis https://saugnac.app. Elle permet de :

– Identifier chaque jauge et ses mesures avec son QR code unique
– Lire automatiquement les mesures des jauges G1, G1.1 et G1.2
– Enregistrer les mesures dans votre espace
– Récupérer la température et le taux d’humidité grâce à la géolocalisation
– Calculer les mesures avec la dilatation en fonction de la température
– Collaborer à plusieurs sur une même jauge
– Gérer des seuils d’alerte
– Classer les jauges par lieu et les localiser sur une carte
– Télécharger les données au format Excel
– Afficher automatiquement des graphiques
– Partager les données avec d’autres personnes sans compte
– Accéder à l’application depuis votre PC ou smartphone
– Ajouter des mesures sans connexion en mode hors ligne

Retrouvez toutes les explications sur le fonctionnement de l’application

Télécharger le fichier de suivi Excel

Il est aussi possible de télécharger le fichier Excel de suivi des mesures de la G1

Ce fichier Excel est très simple d’utilisation : il suffit de dupliquer une feuille pour chaque site ou chantier observé avec la possibilité de suivre jusqu’à 10 jauges.
Ce fichier tient compte du coefficient de dilatation du corps de la jauge et la tirette en ajustant chaque mesure relevée avec la température par rapport à la température initiale de la 1ère mesure. Si vous n’avez pas relevé la température, il suffit de ne pas l’indiquer pour que le coefficient de dilatation ne soit pas pris en compte.

A noter que l’impact du coefficient de dilatation sur la mesure de la jauge G1 est très faible (environ 9 micromètres tous les 1°C).

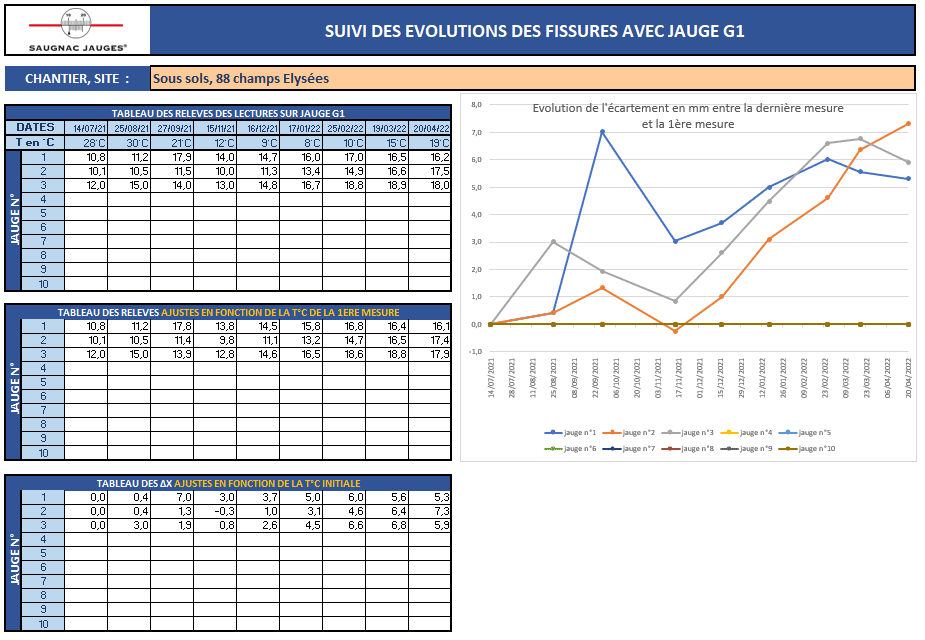

Voici un exemple du type de suivi obtenu avec le fichier :
